ARD3 智能型电动机保护器（以下简称 ARD3），适用于额定电压至 AC 690V、额定电流至 AC 800A、额定频率为50/60Hz 的电动机。产品体积小，结构紧凑，安装方便，在低压控制终端柜和 1/4 模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。

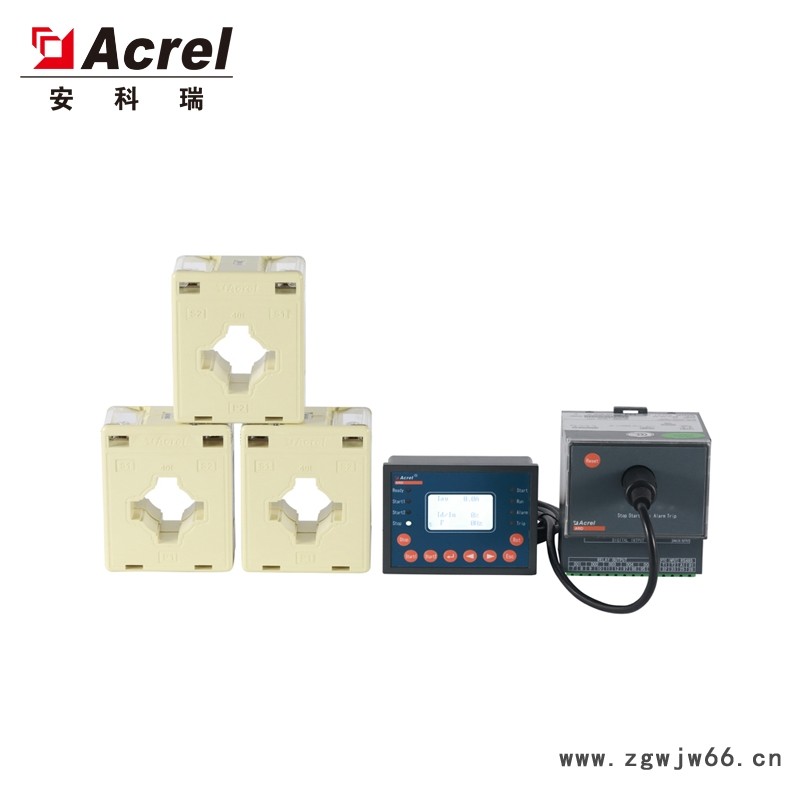

ARD3 采用模块化的产品结构形式，包括主体控制模块、互感器模块和显示模块，并可根据需要选配 ARD3 的其他功能模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
1.1产品执行标准
GB 14048.1—2006低压开关设备和控制设备 总则
GB 14048.4—2010低压开关设备和控制设备 机电式接触器和电动机起动器
JB/T 10736—2007低压电动机保护器
1.2结构特点
ARD3 系列产品由主体控制模块、互感器模块、显示模块组成。用户现场安装时，主体控制模块采用标准导轨方
式安装，显示模块采用嵌入式安装。
1.3产品特点
■辅助电源支持 AC 85V～265V/DC 110V～350 或 AC 380V±10%（需另配 380V 电源模块）。
■测量功能分为基本测量（电流参数）和增选测量（电压、功率、相序、剩余电流（漏电流））。
■具有起动超时、过载、堵转、阻塞、欠载、断相、不平衡、剩余电流（接地/漏电）、温度、外部故障、相序、过压、欠压、欠功率、过功率、tE时间等电动机综合保护功能。
■9 路 DI 无源干节点输入，信号电源采用内置 DC24V 电源。
■5 路 DO 输出，满足直接起动，星—三角起动，自耦变压器起动，软起动等多种起动方式，通过通讯总线可实现
远程主站对电动机进行实时遥控“起/停”操作。
■抗晃电确保电动机运行不间断，重起动功能在短时欠压、失压时用于电动机分批重起。
■具有标准的 RS-485 通讯接口，采用 Modbus_RTU、Profibus_DP 通讯协议，保证了上位机通讯的快速可靠。
■具有 DC4-20mA 模拟量输出接口，直接与 DCS 系统相接，可实现对现场设备的监控。
■具有系统时钟和 20 次故障记录功能，系统时钟记录当前时间（日、时、分、秒），故障记录功能记录故障原因。
■显示部分采用全中文液晶显示。
■可以替代各种电量表、信号灯、热继电器、电量变送器等常规元件，减少了柜内电缆连接及现场施工量，可靠
性和综合性价比远高于传统方案。
注：标配功能：电流参数、起动超时、过载、堵转、阻塞、欠载、断相、不平衡、剩余电流（接地/漏电）、温度、
外部故障、相序、过压、tE时间、9 路 DI 无源干节点输入，信号电源采用内置 DC24V 电源、5 路 DO 输出
选配功能：电压、功率、相序、剩余电流（漏电流）、欠压、欠功率、过功率、抗晃电、DC4-20mA 模拟量输出
接口、20 次故障记录功能、全中文液晶显示。
二、产品型号
注：
1、附加功能可以同时选择多种，起动方式、额定电流只能选择一种，如有一台电动机电流为 45A，直接起动需要有通讯功能、剩余电流保护、温度保护功能，显示方式为分体液晶显示，订货型号为 ARD3—100T/LTC-90L。
2、剩余电流分为接地电流和漏电流，二者只能选其一。接地电流采用三相电流矢量和叠加而成；漏电流通过使用漏电互感器检测，在订货时注明漏电流信号量程，便于出厂设置，漏电互感器标配。电流规格为 1A、5A 时，需选用孔径合适的漏电流互感器。
3、4～20mA 模拟量出厂默认为电动机 2 倍额定电流，即电动机 2 倍额定电流对应 20mA，0 对应 4mA。用户可选择模拟量对应的电量参数：如 A 相电流，B 相电流，C 相电流，AB 线电压，BC 线电压，CA 线电压，有功功率等。DC4mA 对应所选变量的z小值，DC20mA对应所选变量的z大值，订货时注明具体要求，否则按默认值设置。
4、过载保护选择是 tE时间保护或反时限过载保护，默认是反时限过载保护，需要 tE保护时要在订货单中注明，否则按默认值设置。
5、电动机保护器应与其产品编号一致的电流互感器、零序电流互感器配套使用。
6、选择双通讯（2C）时，不能再选择温度保护功能，32、33 作为二路通讯接口。
三、主要参数
3.1通用技术指标
3.3功能配置 四、外形及安装尺寸 4.1主体控制模块采用标准 DIN35 导轨安装
4.2互感器安装尺寸
注：引出线黄、蓝、红、黑对应A、B、C、公共端。 互感器部分（保护器电流规格为1、5、1.6、6.3、25、100时所配电流互感器）
互感器部分（保护器电流规格为800A时所配电流互感器） 漏电互感器 4.3显示模块外形尺寸 4.4AC380V电源模块 4.5抗晃电模块 4.6 90L显示模块面板
