EOCR-3BZ2-WRAUHZ漏电保护继电器上海韩施电气

产品价格1000.00元/台

产品品牌施耐德

最小起订≥1 台

供货总量未填

发货期限自买家付款之日起 天内发货

浏览次数410

企业旺铺https://www.zgwjw66.cn/index.php?homepage=cheocr

更新日期2022-03-22 18:07

企业主推产品

诚信档案

上海韩施电气自动化设备有限公司

会员级别:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 上海韩施电气自动化设备有限公司

企业名片
在线询价

企业名片

上海韩施电气自动化设备有限公司

联 系  人:王文艳(先生)

联系固话:

联系地址:上海市宝山区市一路199号

【友情提示】:来电请说明在中国五金交电网看到我们的,谢谢!

商品信息

基本参数

品牌:

施耐德

所在地:

上海

起订:

≥1 台

供货总量:

未填

有效期至:

长期有效

产地:

韩国
详细说明

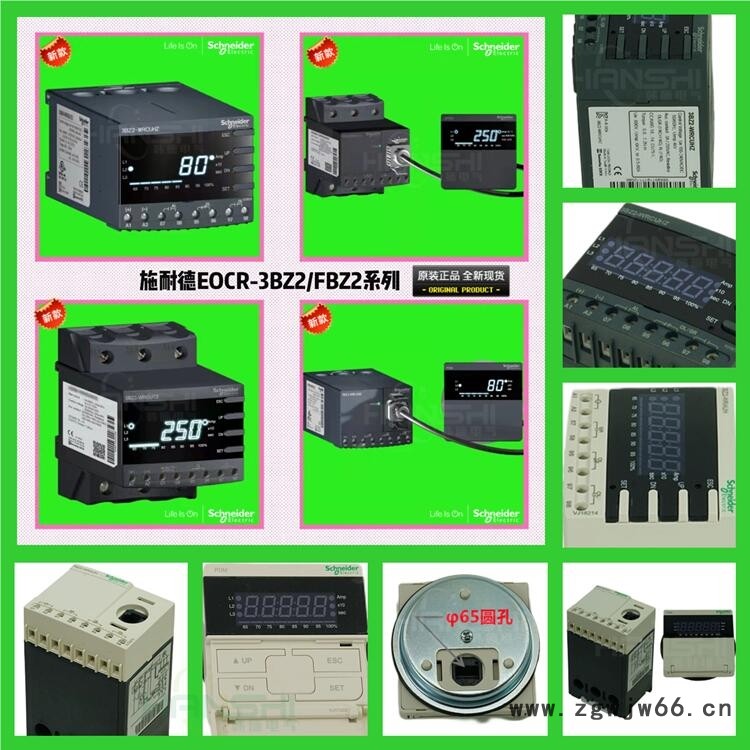

EOCR-3BZ2系列产品

● 地和远程 ON-OFF 功能
● 内置 ZCT 无需连接外部 ZCT 即可实现接地故障保护
● 无需外部 CT 即可保护 高达 80A(限时)
● 可进行低频 (5Hz ~) 测量和保护
● iFBZ/FBZ2 in如果显示窗口 (PDM) 无操作(不超过偶数保护操作删除显示窗口和行为),其中一个显示 (PDM) 与所有产品兼容
● 通信能力:Modbus / RS-485 (i3BZ / iFBZ)
● 实时处理/高精度
● 保护功能:过流、欠流、缺 相、反相、接地故障、电流不平衡和启动和运行期间的制动功能。
● 采用先进技术的保护功能:热累积反时限保护(无需外接 CT 可达 32A)
● 过流运行特性:定时限、反时限、热积累反时限(无需外接 CT 可达 32A)功能设置
● 辅助功能:操作时间存储功能、3次操作原因存储功能(Fault History)、重启限制功能、Fail Safe功能。
● 增强的监控功能?远距离(400M)实时监控功能:三相电流和漏电流循环显示,运行原因显示和设置可
● 条形图显示功能:运行电流比设置电流
● 可进行三相和单相设置
● 内置 MCU(微控制器单元)
● 运行时没有任何电磁噪声异常(收发器)




◆ 保护

保护项目操作条件/设定范围 操作时间
过电流当大于设定电流的电流流过时
定时限:0.5~80A,反时限:0.5~32A
不允许与外部 CT 组合。
定时限:0.2~30秒可设置
反时限(In & th):1~30 等级)
欠电流负载运行电流低于设定的过电流值
0.5~80过电流设定值以下
定时限:可设置1~30秒(即使选择反时限也可定时运行)
缺相当三相电流中电流偏差大于 85% 时运行。
可设置运行状态。
0.5~5秒可设定
反相当输入的相序反转时。可设置运行状态0.15 秒内
失速启动时,持续输入高于设定电流的电流,
仅在启动时施加。设为过电流 (oc) 设定值的倍数。
2~8次,可在oc×Stall≤250A条件下设置
D-Time 结束后 0.5 秒内 D-
Time : 设置为 0 时无操作
堵转运行中因负载急剧增加而流过超过设定电流的电流时。仅在运行时适用。设置为过电流设定值的倍数。
1.5~8次,oc×Jam≤250A。
可设置为 0.2 至 10 秒
即使选择反时限也可进行定时操作
电流不平衡若相间电流不平衡率大于设定值,可设置10~50%
不平衡率=(相电流-相电流)/相电流×
可设置1到10秒
接地故障电流当接地故障电流高于设定的接地故障电流时。
0.03~10A可设定
0.1~10秒可设定

◆ 额定规格

型号名称EOCR-i3BZ/iFBZ(新增Modbus RS485通讯功能)、EOCR-3BZ2/FBZ2
过电流额定电流调节范围(A)定时限:0.5~80A(1款)。
反时限/蓄热反时限:0.5~32A*1)
不能与外部 CT 组合使用
欠电流额定电流调节范围(A)0.5A到低于过流设定值或 oFF(未应用时)
接地故障电流 关闭,0.03 至 10 A
操作时间特性 定时限/反时限/过热反时限
时间设定过流/确定启动延迟时间 D-Time0-200 秒
过流/确定启动时间 O-Time0.2 到 30 秒
反时限(蓄热反时限)1~30等级
接地故障电流/操作延迟时间 (Edt)0-30 秒
接地故障电流/操作时间 (Et)0.1 到 10 秒
自动返回时间0.5秒至20分钟(20n)——手动立即返回(Hr)/电动返回(Er)
控制电源电压100~240VAC(-15%, +10%, 自由电压), 24VAC/DC(-15%, +10%)
频率50/60Hz
能量消耗7VA以下
输出触点容量3A/250VAC阻性负载
配置过电流:1a1b,接地故障电流(AL):1a
显示功能7 段 LED三相电流显示、跳闸原因显示、设定值及设定项目显示
条状图实际负载率显示(65~)
通讯功能(i3BZ/iFBZ) Modbus/RS-485
安装方法

面板内置型:EOCR-i3BZ/3BZ2,

面板安装型:EOCR-iFBZ/FBZ2

绝缘电阻电路与外壳之间DC 500V 10MΩ 以上
耐压强度电路与外壳之间2KV, 50/60Hz , 1 分钟
输出接点间1kV,50/60Hz,1 分钟
线路间1.5kV,50/60Hz,1 分钟
静电放电抗干扰IEC61000-4-23级:空气放电:±8kV,接触放电:±6kV
射频电磁场抗干扰IEC61000-4-3级别 3 : 10V/m, 80~1000MHz
射频场感应的传导抗干扰IEC61000-4-6级别 3 : 10V, 0.15~80MHz
电快速瞬变脉冲群抗干扰IEC61000-4-4级别 3:±2kV,1 分钟
浪涌冲击抗干扰IEC61000-4-53级:1.2×50μs,±2kV(0 °、90 °、180 °、270 °)
1MHz 突发干扰IEC61000-6-123级:2.5KV,1MHz
排放CISPR11A 类(传导和辐射)
使用环境温度保存-40℃~+85℃
  运行-20℃~+60℃
 湿度 30 至 85% RH(无冷凝)
尺寸

 窗口式

贯穿式

70W×56.

3H×108.1D

重量 EOCR-i3BZ:295g,EOCR-iFBZ:280g
  EOCR-3BZ2:292g,EOCR-FBZ2:276g
 PDM(基于3M电缆)125g(120g)
*1) 3BZ2/FBZ2 不具备反向蓄热功能

旧的 EOCR

新的 EOCR

3BZ2-WABH

3BZ2-WRABHZ

3BZ2-WRA

3BZ2-WRAZ (过时)

3BZ2-WAUH

3BZ2-WAUHZ

3BZ2-WRAUT

3BZ2-WRAUTZ

3BZ2-WRCBH

3BZ2-WRCBHZ

3BZ2-WRC

3BZ2-WRCZ

3BZ2-WRCUH

3BZ2-WRCUHZ

3BZ2-WRCUT

3BZ2-WRCUTZ































EOCR-3BZ2系列(电子过流继电器)

3BZ2-WRABHL / 3BZ2-WRAL

3BZ2-WRAUHL / 3BZ2-WRAUTL

3BZ2-WRCBHL / 3BZ2-WRCL

3BZ2-WRCUHL / 3BZ2-WRCUTL


EOCR-FBZ2系列(电子过流继电器)

FBZ2-WRABHL / FBZ2-WRAL

FBZ2-WRAUHL / FBZ2-WRAUTL

FBZ2-WRCBHL / FBZ2-WRCL

FBZ2-WRCUHL / FBZ2-WRCUTL


EOCR电缆

CABLE-RJ45-00H (0.5M)

CABLE-RJ45-001 (1.0M)

CABLE-RJ45-01H (1.5M)

CABLE-RJ45-002 (2M)

电缆-RJ45-003 (3M)

    上海韩施电气作为韩国施耐德EOCR(原韩国三和)智能电机综合保护器的区总代理,长期稳定供应销售施耐德EOCR(原SamwhaEOCR)电子式过流继电器全系列产品,价格优惠,品质保障,从始至终的为客户提供好的售前、售中及售后服务!得到了广大客户的一致认可与好评,并且公司与业内名知的上市公司和大型企业保持了长期的战略合作关系,彼此建立了深厚的互信合作,共同促进行业快速发展。

         EOCR前身是韩国三和,是电子继电器的厂家,2002年被施耐德收购,现在是施耐德全资企业。在国内是独立销售的,和国内施耐德不是一个系统销售,上海韩施电气是区总代理!如需产品选择和技术咨询,请通过电话/电子邮件/联系我们。
