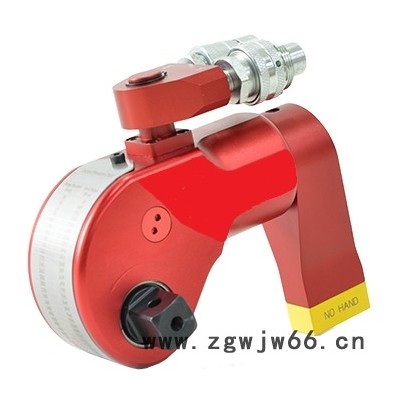

DAW系列轴型液压扳手
全新的流线型机身、一体成型的工作头,采用铝钛合金材料,韧性好、强度高,先进的
动力传导机构,不外露、不夹手、稳定性佳。
360旋转接头座,最接近无油管操作。直推式驱
动方轴设计, 使坚固/拆松操作更简单。
60齿的自锁式反作用力臂适用于任意角度。反弹
掣子能有效的减少弹性回转,使紧固更准确。
独特的全封闭结构设计,大大增强其可靠性,适合各
种恶劣环境的狭小空间。
均载驱动设计,现场验证为世界最可靠的液压扭力扳手
驱动机构,经久耐用。旋转弯头设计,适用现场操作。
型号/参数 | DAW3P | DAW5P | DAW8P | DAW10P | DAW20P | DAW25P | DAW35P |
最小扭矩(N.M) | 460 | 768 | 1100 | 1583 | 2694 | 3543 | 6234 |
扭矩(N.M) | 4736 | 7901 | 11315 | 16286 | 27708 | 36446 | 64126 |
建议锁紧范围 | M22-M48 | M27-M56 | M30-M64 | M36-M76 | M42-M90 | M48-M100 | M68-M125 |
驱动轴 | 1″ | 1½″ | 1½″ | 1½″ | 2½″ | 2½″ | 2½″ |
总重量kg | 4.4 | 7.5 | 9.5 | 13.4 | 24.5 | 31.2 | 68.5 |
精度 | ±3% | ||||||
L1 (mm) | 156 | 180 | 210 | 224 | 268 | 300 | 445 |
L2 (mm) | 230 | 274 | 297 | 353 | 410 | 447 | 527 |
H1 (mm) | 67 | 80 | 90 | 100 | 120 | 137 | 125 |
H2 (mm) | 122 | 146 | 164 | 183 | 220 | 238 | 279 |
R1 (mm) | 32 | 37 | 45 | 50 | 60 | 63 | 76 |
R2 (mm) | 130 | 155 | 188 | 193 | 230 | 253 | 394 |
