主电机功率 | 1.5(kw) |
---|---|
重量 | 4500(kg) |
最大镗孔直径 | 650(mm) |
工作精度 | 0.02 |
工作台尺寸 | 200×150×180(cm) |
用途 | 数控特种加工 |
类型 | 电火花 |
工作形式 | 电火花 |
控制形式 | 数控 |
布局形式 | 卧式 |
动力类型 | 电动 |
适用行业 | 专用 |
产品类型 | 全新 |
是否库存 | 是 |
售后服务 | 正常使用情况下,公司负责产品一年“三包”。 |
是否提供加工定制 | 是 |
品牌 | 晨虹 |
型号 | CHl-650 |

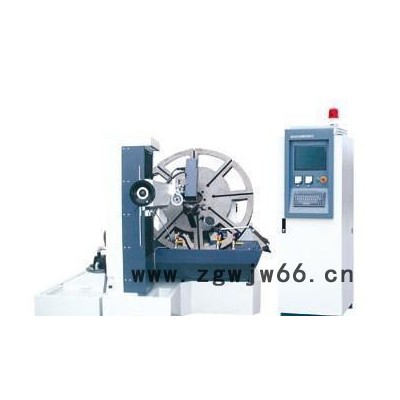

采用电火花成形加工的原理,为轮胎模具环形花纹的加工而研制的专用设备。已在我国的轮胎模具企业广泛应用。
*采用工控机控制。
* Z轴位控,自动转换加工规准。
* 转台自动分度、转位。
* 除更换电极外,自动完成加工过程。
* 显示加工参数,坐标位置等信息
* 可加工半钢,全钢子午线轮胎模具。
* 高效率,低损耗。
* 数字化脉冲电源,可采用紫铜或石墨电极进行加工。
XYZ行程:70mm×480mm×180mm
机头行程:890 mm
分度盘直径:1300mm
分度盘分割精度0.001
主轴旋转角度:前后30度、左右30度
电极**大荷重:40kg
工件**大荷重:1200kg
**大工件尺寸:1200 mm
**大工件厚度:350mm
**大电流:150A
**大加工速度:1200mm/min
**光洁度:0.02um
**低电极损托比:0.3%
机器总重:4500kg
型号
机型项目 | CHDL900 | CHDL130 | CHDL200 |
工作台面尺寸 | φ900mm | φ1300mm | φ2000mm |
工作台允许载荷 | 1000kg | 2000kg | 4000kg |
工作台分度**小设定单位 | 1″ | 1″ | 1″ |
工作台分度精度 | ±10″ | ±10″ | ±10″ |
工作台重复定位精度 | 5″ | 5″ | 5″ |
倾斜轴分割角精度 | 1° | 1° | 1° |
转台减速比 | 1:360 | 1:360 | 1:720 |
主轴旋转角度 | 前后30° 左右30° | 前后30° 左右30° | 前后30° 左右30° |
X轴行程(立柱左右移动) | 70mm | 70mm | 70mm |
Y轴行程(机头上下移动) | 600mm | 900mm | 1200mm |
Z轴行程(立柱前后移动) | 120mm | 180mm | 300mm |
电极**大荷重 | 40kg | 80kg | 120kg |
工件**大尺寸 | φ900×250mm | φ1300×350mm | φ2000×450mm |
**大电流 | 150A | 150A | 150A |
**大加工速度 | 1200mm3/min | 1200mm3/min | 1200mm3/min |
**光洁度 | 0.8μm | 0.8μm | 0.8μm |
**低电极损耗比 | 0.3% | 0.3% | 0.3% |
油槽尺寸 | 900×1530×400 | 1000×2450×400 | 1200×2600×400 |
油箱容积 | 500L | 500L | 500L |
机床总重 | 4000kg | 4500kg | 10000kg |
【联系方式】
泰州市晨虹数控设备制造有限公司
地址:江苏省泰州市九龙台商工业园区龙园北路
电话:86+13365200209/0523-86261606
传真:86+0523-86261606
邮箱:tzxcy@yahoo.com.cn
晨虹机床视频地址://www.tudou.com/programs/view/OpVVetvLnEg/
【厂家介绍】
2008年初,在数控机械行业已经钻研了快20年,先后发表学术论文10多篇,申报**10多项的公司负责人徐晨影回到家乡与泰州职业技术学院合作,成立 “泰州市数控技术工程技术研究中心”,研发生产中**数控机床。并于当年投入上百万元,成立了晨虹数控设备制造有限公司。公司的目标是数控机床高端市场,通过产、学、研合作模式,在战略规划、科技项目申报、知识产权申报、机电技术人力资源和高新技术企业培育等方面,对企业进行全面提升。
2008年10月,徐晨影研发的 “用电火花线切割技术加工的直齿锥齿轮机床”、“龙门式多功能砂轮机床”获得**发明**。这两项技术填补了国内空白,改变了我国精密度产品诸如汽车齿轮等关键零部件依赖进口数控机床加工的状况,和国内砂轮加工工艺落后的局面。
2008年12月,在全国众多**数控机床生产厂家中,成立不久的晨虹数控凭借自己过硬的设计制造技术实力,在与天津、苏州、广东等多家“大哥级”企业的博弈中脱颖而出,进入了**航天城供应链。
2009年10月,晨虹公司的砂线切割机床顺利地通过了北京航天城专家组的合格验收,此台砂线切割机床已经达到国际同类水平,为我们**节省了大量的资金。
2009年10月底,国内某知名科学研究院辗转找到了晨虹公司,与晨虹数控合作一款金刚石砂线切割机床。(欧洲核子研究中心大型强子对撞机正式启动,成功实现了**束质子束流贯穿整个对撞机,由此开始高速粒子对撞系列实验。这一系列实验将模拟宇宙大**发生时的状态,寻找上帝粒子希格斯玻色子,揭开宇宙起源之谜。科学家将分析撞击中产生的数百万粒子,求证希格斯玻色子的存在。质子穿行速度可达光速的**,每秒总共能发生约6亿次撞击。一旦粒子高速对撞成功,科学家将借助粒子检测器,在电脑显示器上观察撞击后的粒子如何聚拢在一起、各自散开或**此消融。)检测环节中有一种特殊材料碘化铯,结构复杂、精度高,目前国内尚无相关设备加工,本金刚石线切割机,专为解决此空间异型结构材料的切割问题。
11月底,通过集成技术创新和工艺创新,攻克了精密机械结构设计、精度设计、高精度定位控制、开发专用系统软件及切割工艺等关键核心技术,晨虹公司研制出具有自主知识产权、技术水平国内**、国际先进的高精度金刚石线切割装备,按照预期要求顺利地通过产品切割检测。
目前,公司主要产品分特种加工机床和数控机械加工机床两大类。
特种加工机床有:**发明**数控电火花线切割直齿锥齿轮机床(发明**号200810123589.9)、数控中走丝电火花线切割机床、精密数控回转台电火花线切割机床、4米×4米、1米×6米等特大型电火花线切割机床、数控砂线切割机床等。
数控机械加工机床有:三轴数控深孔钻床、数控雕铣机床、数控铣床、发明**砂轮加工机床和为用户设计生产专用数控机床。
