| 低温弯折≤ mpa | ≥50 |
|---|---|
| 材质 | 聚氨酯保温层 |
| 产地 | 大城县大会罗工业区 |
| 产品类别 | 聚氨酯制品 |
| 产品种类 | 保温管 |
| 等级 | 国标 |
| 断裂伸长率 | ≥350 |
| 规格 | DN15-DN2200 |
| 抗弯强度 | kgm2.5 |
| 抗压强度 | ≥2.0 |
| 使用温度 | 350 |
| 形态 | 气泡状 |
| 形状 | 管 |
| 应用范围 | 管道保温系统 |
| 芯材 | 聚氨酯发泡 |
| 导热系数（常温） | 0.03 |
| 品牌 | 鑫大 |
供应蒸汽保温管 预制直埋蒸汽保温管 聚氨酯蒸汽保温管 批发零售 产品介绍
聚氨酯保温管由输送介质的钢管及聚氨酯硬质泡沫塑料保温层、高密度聚乙烯外护管紧密结合而成。
钢管及钢质管件： 分别采用20#和Q235钢制作的无缝钢管、螺旋钢管及电焊钢管，性能指标符合**及石油部标准；无缝钢管采用GB/T8163-1999标准；螺旋钢管采用SY/T5037-2000，GB/T9711.1-1997，电焊钢管采用GB/T3091-2001。 通常情况下，DN20-DN150采用无缝或电焊钢管，DN200以上采用螺旋钢管，也可根据工程需要采用用户要求的各类钢管。钢质管件采用推制或压制工艺。 执行标准：钢制对焊管件GB/T12459-2005 钢板制对焊管件GB/T13401-2005 钢制弯管SY/T5257-2004
聚氨酯保温管外套管： 聚乙烯外套管采用高密度聚乙烯材料制成，具有很高的机械强度和优良的耐腐蚀性能。它保证管材在运输、安装及使用过程中不受外界因素破坏。通过电极**放电产生的低温等离子体对聚乙烯外保护层内表面进行电晕处理，经过电晕处理后的外护管内表面张力达到50达因/厘米以上，使保温层泡沫与外护管间的剪切强度明显增强。对保证整体管的质量，延长其使用寿命有着不可忽视的意义。
聚氨酯保温管保温层： 选用专业聚氨酯原料供应商提供的无氟全水发泡硬质聚氨酯泡沫材料，该材料具有一定的流动性及粘结强度，泡沫充分添满钢管与外护管之间的空隙，保证了钢管、外护管及保温层形成一个牢固的整体。
产品执行标准：
GB/T114-2000——高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管
GB/T155-2001——高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件
EN253：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管
EN448：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管件
EN488：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温钢制阀门装配
EN489：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温接头
API—5L：2004——管线钢管规范
ASTM A53——02无镀层及热浸镀锌焊接与无缝公称钢管标准技术条件
GB-T9711.1-1997石油天然气工业输送钢管交货技术条件

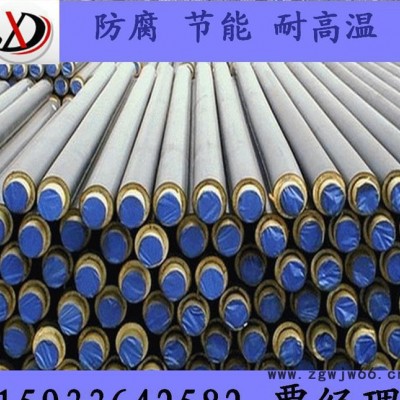

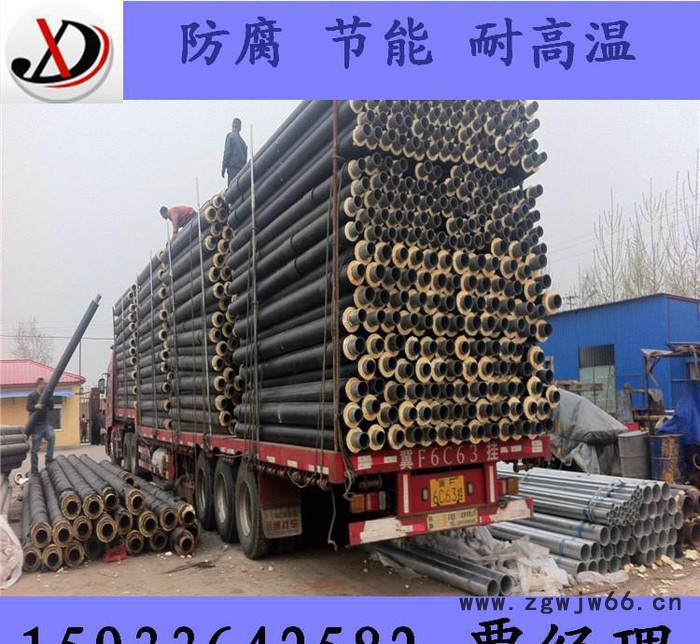

产品实拍图
聚氨酯保温管特点：1、长期安全运行可靠性**大(有良好的强度、刚度、耐温性能、技术先进)；2、密封防水性能**优(新技术、新结构设计易于实施)；3、管道防腐以保证，寿命长(高效氰凝防腐、3PE防腐或玻璃丝缠绕环氧树脂防腐及HD环氧煤沥青漆防腐)；4、潜在隐患小(外套钢管的疲劳强度大，长期运行在热胀冷缩的环境，接口不像玻璃钢外护管易于脱开)；5、节能显著(密封性能好，无渗漏，保温效果更佳)；6、施工方便，节点密封，补口及预制保温“钢套钢”管均比“玻璃钢套钢”方便；7、施工焊接工艺钢管更成熟，检漏手段先进；

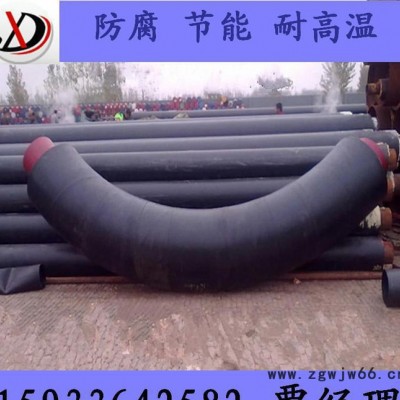

产品细节图
聚氨酯保温管从里到外分三层结构
**层：工作钢管层，根据设计和客户的要求一般选用无缝管(GB8163)螺旋焊管（GB9711;SY/T5038)和直缝焊管(GB3092)，PPR热水管，304不锈钢管，钢管表面经过先进的抛丸除锈工艺处理后，钢管除锈等级GB8923-1988标准中的Sa2级，表面粗糙度可达GB6060.5-88标准中R=12.5微米。
第二层：聚氨酯保温层，用高压发泡机在钢管于外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成。即俗称的“管中管发泡工艺”。其作用一是防水，而是保温，三是支撑热网自重。当输送介质温度为：-50℃—120℃时，选用硬质聚氨酯泡沫塑料做保温层。
第三层：高密度聚乙烯保护层，预制成一定壁厚的黑色（黄色）塑料管材，在经电晕工艺处理后备用。其作用一是保护聚氨酯保温层免遭机械硬物破坏，二是防腐防水。
简易工艺流程钢管检验—抛丸清理—保温制作—穿管成型—封头修补—成品检验—成品堆放主要设备钢管缓冲平台、拨管机组、传动线、钢管预热炉、抛丸机检验转台和不合格钢管返回传动线、快进滚轮组、牵引机、穿管机械、高压发炮机、修补平台、快出滚轮、检验平台等。
聚氨酯直埋保温管应用
适合输送在-50℃—150℃范围内的各种介质的保温保冷工程。它广泛应用于城市集中供热、暖室、冷库、煤矿、石油港口、化工等行业的保温保冷工程。但是，高密度聚乙烯比玻璃钢的耐气候性差，耐热性低。高密度聚乙烯耐热为60℃—70℃，而玻璃钢的耐热为100—120摄氏度，因此，在应用中应引起重视！
聚氨酯直埋保温管产品执行标准
1、欧洲EN253
2、建设部颁布CJ/T114-2000
GB/T114-2000——高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管
GB/T155-2001——高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件
EN253：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管
EN448：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管件
EN488：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温钢制阀门装配
EN489：2003——由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温接头
API—5L：2004——管线钢管规范
ASTM A53——02无镀层及热浸镀锌焊接与无缝公称钢管标准技术条件
GB-T9711.1-1997石油天然气工业输送钢管交货技术条件
聚氨酯直埋保温管的优势：
1.降低工程造价。 据有关部门测算，双管制供热管道，一般情况下可以降低工程造价的25％(采用玻璃钢做保护层)和10％(采用高密度聚乙烯做保护层)左右。
2.热损耗低，节约能源。 其导热系数为：λ＝0．013—0．03kcal／m?h?oC，比其他过去常用的管道保温材料低得多，保温效果提高4~9倍。再有其吸水率很低，约为0．2kg／m2。吸水率低的原因是由于聚氨酯泡沫的闭孔率高达92％左右。低导热系数和低吸水率，加上保温层和外面防水性能好的高密度聚乙烯或玻璃钢保护壳，改变了传统地沟敷设供热管道“穿湿棉袄”的状况，大大减少了供热管道的整体热损耗，热网热损失为2％，小于国际10％的标准要求。
3.防腐，绝缘性能好，使用寿命长。 由于聚氨酯硬质泡沫保温层紧密地粘结在钢管外皮，隔绝了空气和水的渗入，能起到良好的防腐作用。同时它的发泡孔都是闭合的，吸水性很小。高密度聚乙烯外壳、玻璃钢外壳均具有良好的防腐、绝缘和机械性能。因此，工作钢管外皮很难受到外界空气和水的侵蚀。只要管道内部水质处理好，据国外资料介绍，使用寿命可达50年以上，比传统的地沟敷设、架空敷设使用寿命高3~4倍。
4．占地少，施工快，有利环境保护。 直埋供热管道不需要砌筑庞大的地沟，只需将保温管埋人地下，因此大大减少了工程占地，减少土方开挖量约50％以上，减少土建砌筑和混凝土量90％。同时，保温管加工和现场挖沟平行进行，只需现场接头，可以缩短工期约50％以上。
5.安全，聚氨酯直埋保温管设有渗漏报警线，一旦管道某处发生渗漏，通过报警线的传导，便可在专用检测仪表上显示出保温管道渗水、漏水的准确位置及渗漏程度的大小，以便通知检渗人员迅速处理漏水的管段，保证供热管网的安全运行。国内生产的保温管目前末设渗漏报警线，有待补上这一空白。
总结：
总之，聚氨酯直埋保温管不仅具有传统地沟和架空敷设管道难以比拟的先进技术、实用性能，而且还具有显著的社会效益和经济效益，也是供热节能的有力措施。采用直埋供热管道技术，标志着中国供热管道技术发展已经进入了新的起点。随着这项先进技术的进一步完善和发展，供热管道直埋取代地沟和架
使用（施工）说明1.防腐层：保护外钢管避免腐蚀物腐蚀钢管，延长钢管使用寿命。2.外护管:保护保温层免受地下水侵蚀，支撑工作管并能承受一定的外部荷载，保证工作管正常工作。 3.聚氨酯泡沫层:保证介质温度，保证外护管表面保持常温。 4.阻隔、反射层:保证有机泡沫材料不进入无机硬质耐高温层；反射耐高温层部分热量。 5.无机硬质保温层：耐高温，保证与有机保温层之间的界面温度，保证泡沫不被炭化。6.减阻层:保证工作钢管热胀冷缩自由运动。7.工作钢管：保证输送介质正常流动。
