| 导热系数 | 0.035（℃） |
|---|---|
| 耐火温度 | 1580～1770℃（℃） |
| 耐压强度 | 10（Mpa） |
| 规格 | 1350 1450 1550（mm） |
| 断裂伸长率 | 69 |
| 导热系数（常温） | 0.03 |
| 芯材 | 莫来石 |
| 品牌 | 富铭耐火 |

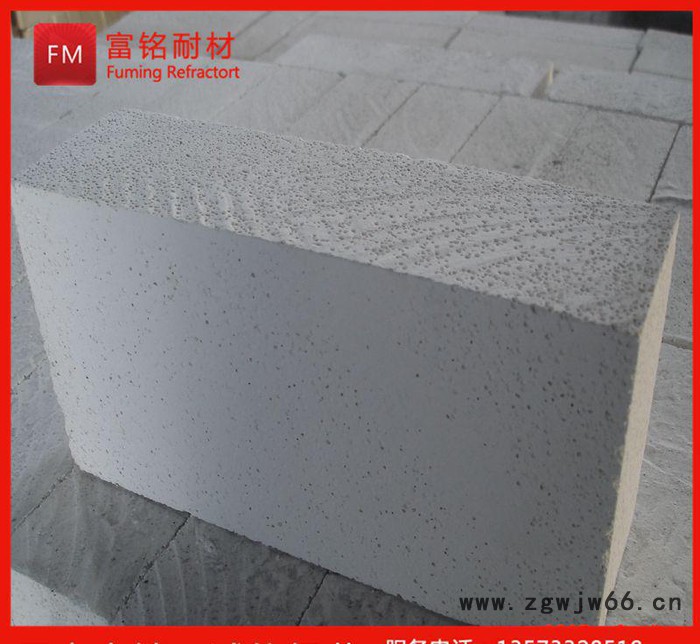

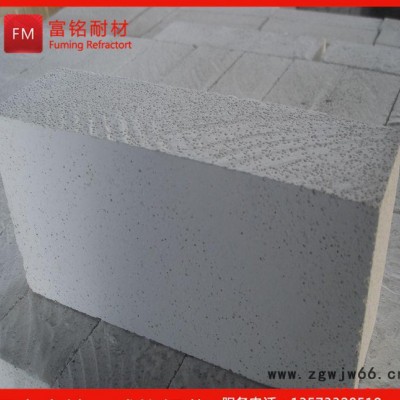

轻质莫来石砖规格介绍
温度 等级 | 产品名称 | 产品代码 | 使用 温度℃ | 交货 状态 | 包装 方式 | 技术 指标 | 质检标准 |
1400 | 轻质莫来石绝热耐火砖 | LYJM-20A | 1200 | 块状 | 纸箱/托盘 | (1)比重：0.6g/cm3；(2)重烧线变化1200℃×24h≤1％；(3)冷态耐压强度：0.8Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.18W/(m·k)；(6)Al2O3：40％；(7)SiO2：57%(8) Fe2O3：1.2% | Q/LYPT052-2005 |
1400 | 轻质莫来石绝热耐火砖 | LYJM-20B | 1200 | 块状 | 纸箱/托盘 | (1)比重：0.8g/cm3；(2)重烧线变化1200℃×24h≤1％；(3)冷态耐压强度：2.0Mpa；(4)热膨胀1000℃:0.6％；(5)导热系数350℃：0.24W/(m·k)；(6)Al2O3：40％；(7)SiO2：57%(8) Fe2O3：1.2% | Q/LYPT053-2005 |
1400 | 轻质莫来石绝热耐火砖 | LYJM-23A | 1230 | 块状 | 纸箱/托盘 | (1)比重：0.5g/cm3；(2)重烧线变化1230℃×24h≤1％；(3)冷态耐压强度：1.1Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.16W/(m·k)；(6)Al2O3：43％；(7)SiO2：55%(8) Fe2O3：1.0% | Q/LYPT054-2005 |
1400 | 轻质莫来石绝热耐火砖 | LYJM-23B | 1230 | 块状 | 纸箱/托盘 | (1)比重：0.8g/cm3；(2)重烧线变化1230℃×24h≤1％；(3)冷态耐压强度：2.1Mpa；(4)热膨胀1000℃:0.6％；(5)导热系数350℃：0.24W/(m·k)；(6)Al2O3：45％；(7)SiO2：53%(8) Fe2O3：1.0% | Q/LYPT055-2005 |
1400 | 轻质莫来石绝热耐火砖 | LYJM-23C | 1230 | 块状 | 托盘 | (1)比重：1.0g/cm3；(2)重烧线变化1230℃×24h≤1％；(3)冷态耐压强度：3.0Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.30W/(m·k)；(6)Al2O3：45％；(7)SiO2：53%(8) Fe2O3：1.0% | Q/LYPT056-2005 |
1400 | 轻质莫来石绝热耐火砖 | LYJM-23D | 1230 | 块状 | 托盘 | (1)比重：0.6g/cm3；(2)重烧线变化1230℃×24h≤1％；(3)冷态耐压强度：1.3Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.20W/(m·k)；(6)Al2O3：45％；(7)SiO2：53%(8) Fe2O3：1.0% | Q/LYPT057-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-26A | 1400 | 块状 | 托盘 | (1)比重：0.6g/cm3；(2)重烧线变化1400℃×24h≤1％；(3)冷态耐压强度：1.2Mpa；(4)热膨胀1000℃:0.4％；(5)导热系数350℃：0.18W/(m·k)；(6)Al2O3：53％；(7)SiO2：46%(8) Fe2O3：0.8% | Q/LYPT058-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-26B | 1400 | 块状 | 托盘 | (1)比重：0.8g/cm3；(2)重烧线变化1400℃×24h≤1％；(3)冷态耐压强度：2.4Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.25W/(m·k)；(6)Al2O3：54％；(7)SiO2：45%(8) Fe2O3：0.8% | Q/LYPT059-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-26C | 1400 | 块状 | 托盘 | (1)比重：1.0g/cm3；(2)重烧线变化1400℃×24h≤1％；(3)冷态耐压强度：3.2Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.32W/(m·k)；(6)Al2O3：54％；(7)SiO2：45%(8) Fe2O3：0.8% | Q/LYPT060-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-28A | 1510 | 块状 | 托盘 | (1)比重：0.8g/cm3；(2)重烧线变化1510℃×24h≤1％；(3)冷态耐压强度：3.2Mpa；(4)热膨胀1000℃:0.58％；(5)导热系数350℃：0.28W/(m·k)；(6)Al2O3：65％；(7)SiO2：34%(8) Fe2O3：0.7% | Q/LYPT061-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-28B | 1510 | 块状 | 托盘 | (1)比重：0.9g/cm3；(2)重烧线变化1510℃×24h≤1％；(3)冷态耐压强度：3.8Mpa；(4)热膨胀1000℃:0.6％；(5)导热系数350℃：0.33W/(m·k)；(6)Al2O3：66％；(7)SiO2：33%(8) Fe2O3：0.7% | Q/LYPT062-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-28C | 1510 | 块状 | 托盘 | (1)比重：1.0g/cm3；(2)重烧线变化1510℃×24h≤1％；(3)冷态耐压强度：4.8Mpa；(4)热膨胀1000℃:0.6％；(5)导热系数350℃：0.36W/(m·k)；(6)Al2O3：66％；(7)SiO2：33%(8) Fe2O3：0.7% | Q/LYPT063-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-30A | 1550 | 块状 | 托盘 | (1)比重：0.9g/cm3；(2)重烧线变化1550℃×24h≤1％；(3)冷态耐压强度：5.0Mpa；(4)热膨胀1000℃:0.5％；(5)导热系数350℃：0.36W/(m·k)；(6)Al2O3：72％；(7)SiO2：27%(8) Fe2O3：0.6% | Q/LYPT064-2005 |
1600 | 轻质莫来石绝热耐火砖 | LYJM-30B | 1550 | 块状 | 托盘 | (1)比重：1.0g/cm3；(2)重烧线变化1550℃×24h≤1％；(3)冷态耐压强度：5.0Mpa；(4)Al2O3：72％；(5)SiO2：27%(6) Fe2O3：0.6% | Q/LYPT065-2005 |
