贵州天晟金属网业钢筋焊接网焊接钢筋网片带肋钢筋网钢筋网片桥梁用焊接网隧道用钢筋网

钢筋网又称：：焊接钢筋网、钢筋焊接网、钢筋焊网、钢筋焊接网片、钢筋网片等。是纵向钢筋和横向钢筋分别以一定的间距排列且互成直角、全部交叉点均焊接在一起的网片。

优点：

显著提高钢筋工程质量

明显提高施工速度

增强混凝土抗裂能力

具有较好的综合经济效益

钢筋网是由纵向和横向钢筋十字交叉通过绑扎或焊接制作而成的网片，是建设部“2005建筑业重点推广应用 10项新技术”内容之一。

钢筋网的理论重量计算公式：

带肋钢筋

带肋钢筋

钢筋网理论重量（KG）=钢筋网所用钢筋长度（M）*丝径(MM) *丝径(MM)*0.00617（φ10钢筋0.616539kg/m）

钢筋网的应用在工业与民用房屋的梁柱楼板、屋盖、墙体、混凝土路面、桥面铺装、机场跑道、隧道衬砌、箱涵、码头地坪、预制构件等领域。

贵州天晟金属网钢筋焊接网在我国的应用尚处于起步阶段，目前我国应用量所占钢筋总用量的比例不到十分之一。在20世纪90年代初，钢筋焊接网才被国家科委、建设部列为重点推广项目，并制定了国家标准、规程。我国的基础建设发展很快，国家对基础建设的投资持续增长；实施西部大开发的战略。国家经济建设进入新阶段，能源、交通、水利、住房和市政工程等基本建设对钢筋焊接网的需求必将成倍增长。其市场应用前景非常广阔；钢筋焊接网适合工厂化、规模化生产，是效益高、符合环境保护要求、适应建筑业工业化发展趋势的新兴产业。

1、 钢筋施工走焊接网道路是世界钢筋工业发展的潮流。

2、钢筋网这种新型配筋形式，特别适用于大面积混凝土工程。

3、 我国冷拔带肋钢筋、热轧III级钢筋广泛、快速的推广应用为焊接网发展提供良好的物质基础。焊接网产品标准及使用规程的正式施行，对于提高产品质量、加速推广应用起到了积极作用。

4、我国市场对钢筋网需求潜力很大。

5、钢筋网在审美上令人喜爱。

6、我国是世界钢材大国。

7、钢筋网在国内的发展已经具备了软、硬条件。

焊接采用专用的GWC焊网机，焊接程序均由计算机自动控制生产，焊接网孔均匀，焊接质量良好，焊接前后钢筋的力学性能几乎没有变化。

钢筋网宜采用CRB550级冷轧带肋钢筋或HRB400级热轧带肋钢筋制作，也可采用CPB550级冷拔光面钢筋制作。

钢筋网按原材料可分为:冷轧带肋钢筋网、冷拔光圆钢筋网、热轧带肋钢筋网，其中冷轧带肋钢筋网应用最广泛。钢筋网按钢筋的牌号、直径、长度和间距分为定型钢筋网和定制钢筋网两种。

钢筋网系列：钢筋焊接网片、建筑焊接网片、带肋焊接网片、煤矿焊接网片、煤矿用轧花网焊接网片、不锈钢焊接网片、装饰网片、带肋钢筋、箍筋、砖带网、电焊网、地热网等

1、钢筋网在公路水泥混凝土路面工程的应用

钢筋混凝土路面用钢筋网的最小直径及最大间距应符合现行行业标准《公路水泥混凝土路面设计规范》JTG D40的规定。当采用冷轧带肋钢筋时，钢筋直径不应小于8mm、纵向钢筋间距不应大于200mm,横向钢筋间距不应大于300mm。焊接网的纵横向钢筋宜采用相同的直径，钢筋的保护层厚度不应小于50mm.钢筋混凝土路面补强用的焊接网可按钢筋混凝土路面用焊接网的有关规定执行。

⑴、混凝土路面与固定构造物相衔接的胀缝无法设置传力杆时，可在毗邻构造物的板端部内配置双层钢筋网;或在长度约为6一10倍板厚的范围内逐渐将板厚增加20%。

⑵、混凝土路面与桥梁相接，桥头设有搭板时，应在搭板与混凝土面层板之间设置长6一10mm 的钢筋混凝土面层过渡板。当桥梁为斜交时，钢筋混凝土板的锐角部分应采用钢筋网补强。

⑶ 、混凝土面层下有箱形构造物横向穿越，其顶面至面层底面的距离小于400mm或嵌入基层 时，在构造物顶宽及两侧，混凝土面层内应布设双层钢筋网，上下层钢筋网各距面层顶面和底面1/4一1/3厚度处。

混凝土面层下有圆形管状构造物横向穿越，其顶面至面层底面的距离小于1200mm时，在构造物两侧,混凝土面层内应布设单层钢筋网，钢筋网设在距面层顶面1/4一1/3厚度处。

摘自行业标准《公路水泥混凝土路面设计规范》 JTG D40-2002

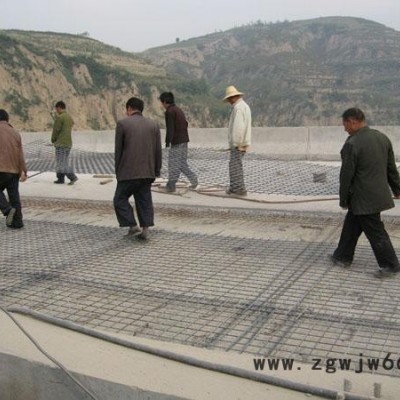

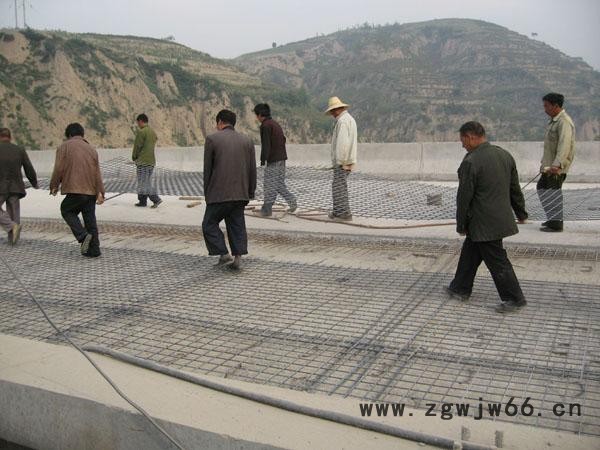

2、钢筋网在桥梁工程的应用

主要应用于市政桥梁和公路桥梁的桥面铺装，旧桥面改造，桥墩防裂等。通过国内上千座桥梁应用工程质量验收表明，采用焊接网明显提高桥面铺装层质量，保护层厚度合格率达97%以上，桥面平整度提高，桥面几乎无裂缝，铺装速度提高50%以上，降低桥面铺装工程造价约10%。贵州天晟金属网业桥面铺装层的钢筋网应使用焊接网或预制冷轧带肋钢筋网，不宜使用绑扎钢筋网。桥面铺装用钢筋网的直径及间距应依据桥梁结构形式及荷载等级确定。钢筋网间距可采用100一200mm，其直径宜采用6一l00mm。钢筋网纵、横向宜采用相等间距，焊接网距顶面的保护层厚度不应小于20mm。

3、钢筋网在隧道衬砌的应用

根据国标《公路隧道设计规范》JTGD70-2004规定。

在喷射混凝土内应设带肋钢筋网，有利于提高喷射混凝土的抗剪和抗弯强度，提高混凝土的抗冲切能力，抗弯曲能力，提高喷混凝土的整体性，减少喷混凝土的收缩裂纹，防止局部掉块。钢筋网网格应按矩形布置，钢筋网的钢筋间距为150~300mm。www.gztswy.com可采用150mm×150mm，200mm×200mm，200mm×250mm，250mm×300mm，300mm×300mm的组合方式。钢筋网的搭接长度不应小于30d(d为钢筋直径）。

钢筋网的喷射混凝土保护层的厚度不得小于20mm，当采用双层钢筋网时，两层钢筋网之间的间隔距离不应小于60mm。

冷轧带肋钢筋80年代末在国内开始生产，10年多来，特别是近几年，得到迅速发展，成为建设部重点推广的新钢种。冷轧带肋钢筋的迅速发展，为焊接网的发展提供良好条件。我国焊接网产品标准已于1995年12月起实施，对于指导生产、保证产品质量具有重要的意义。使用规程也于1998年2月正式施行，对于加速推广应用起积极促进作用。

技术规程规定，焊接网宜采用CRB550级冷轧带肋钢筋制作，也可采用CRB510级冷拔光面钢筋制作。一片焊接网宜采用同一类型的钢筋焊成。焊接网按形状、规格分为定型和定制两种。定型焊接网在两个方向上的钢筋间距和直径可以不同，但在同一个方向上的钢筋应具有相同的直径、间距和长度，已在有关标准、规程中作了规定。定制焊接网的形状、尺寸应根据设计和施工要求，结合具体工程情况，由供需双方协商确定。

焊接网钢筋直径为4-14mm，其中可采用0.5mm进级直径。考虑运输条件，焊接网长度不宜超过12m，宽度不宜超过3.4m。焊接网制作方向的钢筋（或称纵筋）间距宜为100、150、200mm，另一方向的钢筋间距一般为100、150、200、300mm，有时可达400mm。当焊接网纵横向钢筋均为单根钢筋时，较细钢筋的公称直径应不小于较粗钢筋公称直径的0.6倍，即dmin≥0.6damx。焊接网焊点的抗剪力（单位为N）应不小于150与较粗钢筋公称横截面积（单位为mm2）的乘积。

节省钢筋用量：在同体积混凝土结构中，与普通I级钢筋相比。冷轧钢筋及焊接网的设计强度值从210Mpa提高到360Mpa，因而钢筋用量可相对减少30%以上。另外，由于是工程自动化生产线制作，钢筋网的损耗微乎其微。

提高工作效率：使用钢筋焊接网可省去现场钢筋调直、裁剪、逐条摆放等环境，节省工时可达70%以上，大大简化了施工环节，加快了施工进度，缩短了施工周期。

降低工程成本：虽然钢筋焊接网单价高于散支钢筋。但是综合考虑材料用量、施工速度，人工费用、用料的损耗、现场加工费用、机械加工费用及场地等因素，可节省钢材30%以上，缩短工期50%--70%，降低工程成本15%以上，具有相当可观的经济效益。

1、提高工程质量

焊接网是实行工厂化生产的，利用优质的LL550冷轧带肋钢筋，根据世界提供的网片编号、直径、间距和行业标准的要求，通过全自动智能化生产线制造而成。

① 具有网目间距尺寸、钢筋数量准确。克服了传统人工绑扎时由人工摆放钢筋造成间距尺寸误差大、绑扎质量出现漏扎、缺扣的现象

② 焊接网刚度大、弹性好、焊点强度高、抗剪性能好，荷载可均匀分布于整个混泥土结构上。克服了原来绑扎I级圆钢产生的强度低、平面刚度差、施工易被人员踩踏变形和位移，使载面有效高度发生变化，影响结构的承载能力和面筋保护过小等现象。

③ 焊接网片由于采用纵、横钢筋电焊成网状结构，达到共同均匀受力起粘结锚的目的，加上断面的横肋变形、增强了与混泥土的握裹力，有效地阻止了混泥土裂纹的产生，提高了钢筋混泥土的内在质量。

2、提高生产效率

焊接网将原来的现场制作的全部工序急90%以上的绑扎成型工序全部进行了工厂化生产，除保护了钢筋制作、绑扎的质量外，还大大缩短了工程的施工周期，1015平面米的焊接网铺设仅用60工时，比过去的人工绑扎少用70工时，节约人工工时54%，而且解决了工程现场施工地狭小和调直钢筋时所产生的噪音污染等问题、促进了现场文明施工。

焊接网具有较好的综合经济效益，焊接网钢筋的设计强度比I级钢筋高50%（光面钢筋焊接网）~70%（带肋钢筋网），考虑一些构造要求后仍可节省钢筋30%左右，在加上直径12mm以下散支钢筋加工费均为材料费10%-15%。综合考虑（与I级钢筋相比）可降低钢筋工程造价10%左右。
