| 材质 | 粘土 |
|---|---|
| 产地 | 巩义 |
| 产品类别 | 耐火砖 |
| 产品种类 | 耐火砖 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 抗压强度 | 50.0 |
| 类型 | 粘土质耐火砖 |
| 使用温度 | 1750 |
| 形态 | 块状 |
| 形状 | 长方形 |
| 芯材 | 岩棉 |
| 分类 | 碱性系列耐火砖 |
| 耐火温度 | 1770～2000℃℃ |
| 导热系数（常温） | 0.03 |
| 品牌 | 赛隆 |
| 型号 | RN-42 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |

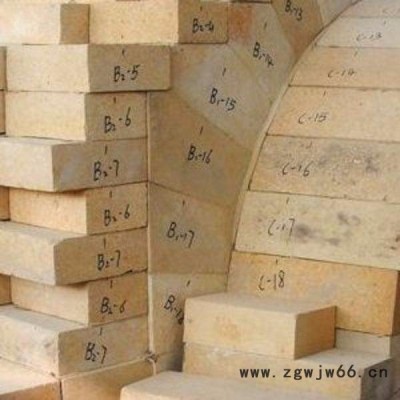

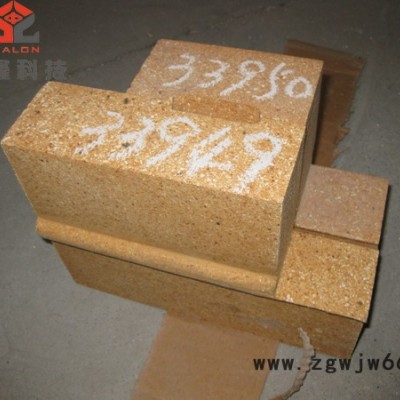

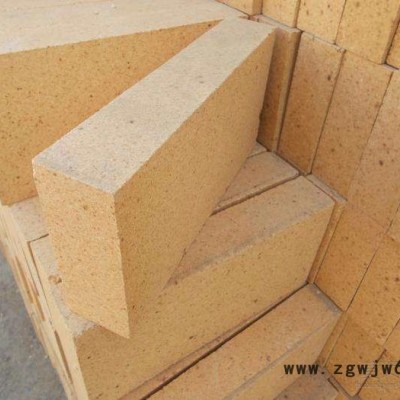

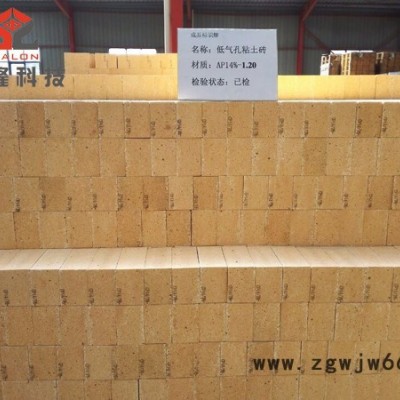

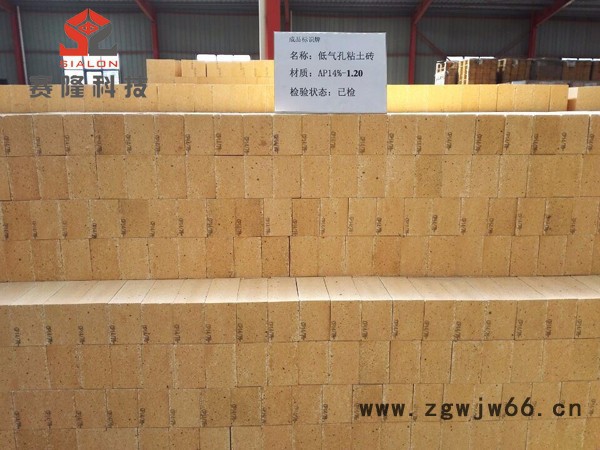

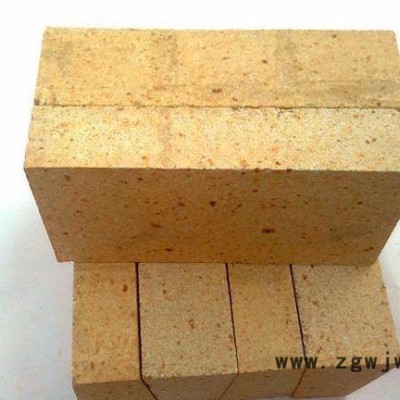

低气孔粘土砖是以**焦宝石为主要原料而制成的耐火制品，其性能全面升级，特点是：强度大，耐火度高，组织致密，气孔低，热震稳定性好，抗剥落，被热风炉，玻璃炉蓄热室普遍使用。
粘土砖分为低气孔粘土砖和普通粘土砖，粘土砖以耐火粘土或焦宝石熟料为主要原料，含有30％～46％的氧化铝，耐火度1580～1770℃，属弱酸性耐火材料，抗热振性好，对酸性炉渣有抗蚀性，应用广泛，粘土砖中以耐火粘土为主要原料制作的叫做普通粘土砖，以焦宝石熟料为主要原料制成，显气孔率在17%以下的粘土砖称为低气孔粘土砖。
粘土耐火砖是用特级焦宝石、苏州高岭土和软质粘土为原料，用共磨西粉、泥浆配料方法可以制造显气孔率为13.6的低气孔粘土耐火砖。
焦宝石熟料经破碎至3.2~1.6mm、1.6~0.5mm 和＜0.5mm三种粒级。细粉经球磨机共磨后，粒度＜0.88mm 的大于75%采用多熟料配比，熟料80~85%,复合粘土15~20%。配料颗粒组成如下：3.2~1.6mm25%,1.6~0.5mm25%,＜0.5mm10%,共磨细粉40%。//www.slazs.com //www.hnsailong.com
物料用湿碾机进行混炼，加料顺序：先加熟练颗粒混1~2min,再加预先调好的粘土泥浆混炼2~3min，然后加入共磨细粉混3~5min, 泥料含水率3.9~4.5%,经24h困料后备用。
成型是在300t摩擦压砖机上进行。打砖时先轻后重，打击次数8~12次。砖胚密度应大于2.38g/cm3。土胚经干燥后水分小于2%，烧成如果在倒焰窑内进行**高烧成温度1400℃，保温50~60小时。
制品的物理指标如下：先气孔率13.6%；体积密度2.35g/cm3; 常温耐压强度71MPa;1450 ℃，3h重烧线变化率-0.1%；荷重软化温度1480℃。
