| 材质 | 铬刚玉 |
|---|---|
| 产地 | 河南 |
| 等级 | 一级 |
| 规格 | 230*114*65mm |
| 类别 | 窑炉工业窑炉用保温材料 |
| 类型 | 刚玉质 |
| 形态 | 块状 |
| 形状 | 块状 |
| 种类 | 耐火砖 |
| 芯材 | 刚玉 |
| 分类 | 刚玉砖 |
| 耐火温度 | 2000℃以上 |
| 品牌 | 宏瑞 |
| 型号 | 定制 |
| 加工定制 | 是 |
| 耐火材料 | 定型耐火材料 |

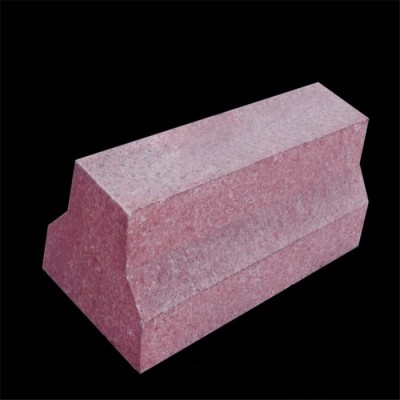

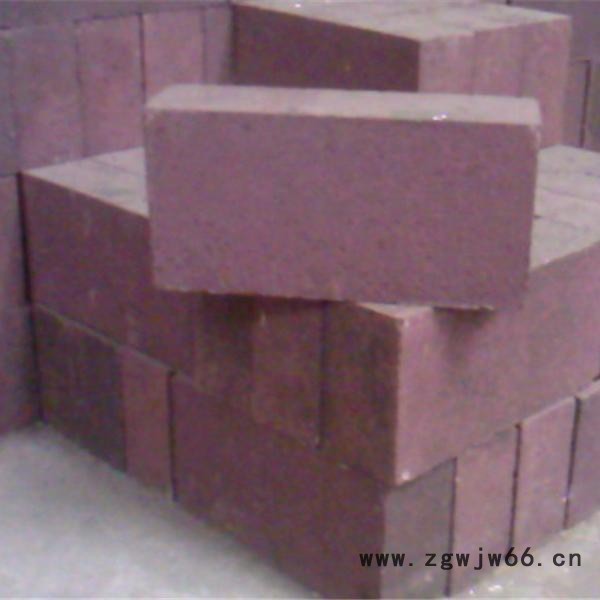

1.产品说明：含Cr2O3的刚玉质耐火制品。在高温下，Cr2O3与Al2O3形成连续固溶体，因而铬刚玉制品的高温性能优于纯刚玉制品。用于石化工业气化炉的铬刚玉砖应为低硅、低铁、低碱、高纯度，还要具有较高的密度和强度。应用较多的铬刚玉制品，Cr2O3含量大多在9％～15％范围内。
2.产品性能：本产品具有较好的耐高温性能和抗渣蚀性能，尤其是抗熔融，侵蚀性能比低硅刚玉砖更优。其抗渣蚀性随Cr2O3含量的增加而增强。
3.产品制造工艺：以高纯工业氧化铝粉和高纯氧化铬为原料，按设计比例**称量、配料，充分磨细和混合，加入一定量结合剂，混练均匀后压成荒坯。荒坯干燥后，经电熔或煅烧制成铬刚玉。铬刚玉经破粉碎和筛分，一部分磨成细粉。将颗粒料与细粉按**级配进行配料，加入一定量结合剂，充分混合均匀后，用摩擦压砖机或液压压砖机成型。坯体干燥后，于1800℃烧成。此外，有的将高纯α-Al2O3粉与Cr2O3按一定比例配料、磨细和充分混合后，直接用作制砖粉料。

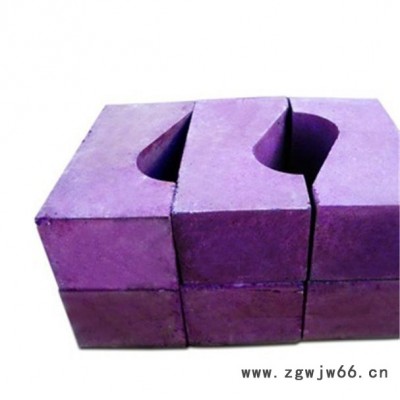

4.产品用途：主要用作石化工业渣油气化炉下部内衬材料，还可用作滑动水口材料。
