| 材质 | 不锈钢304 321 316 316L等 |
|---|---|
| 产地 | 江西萍乡 |
| 规格 | 可按客户要求 |
| 类型 | 高效 |
| 密度 | 7.93及其它（g/cm3） |
| 执行质量标准 | 按**化工行业标准 HG/T21559.1 |
| 含量 | 100 |
| 厂商 | 萍乡市金达莱化工填料有限公司 |
| 品牌 | 精填 |
| 加工定制 | 是 |
| 含量≥ | 100（％） |
金属网孔板波纹填料
产品描述
金属网孔板波纹填料是按规定的峰高、波距、倾角将原料不锈钢主带冲压（或滚压）成网孔板波纹带，波纹带的高度等于盘高，填料盘是由若干不锈钢网孔板波纹片，按一定的直径要求垂直排列成圆盘，相邻两网孔板波纹片的倾角方向相反，当倾角为30°时，相邻网孔板波纹片倾角成60°交叉；当倾角为45°时，相邻网孔板波纹片倾角成90°交叉。根据塔设备设计确定填料盘分为分块式或整盘式，分块目的是便于填料的安装，每个分块尺寸能从入孔进入塔内组装。对于塔径小于800mm的塔，按整盘式制造。每块填料的板片之间必须点焊，确保每块填料成一体，波纹片不散落。主要材质有304、321、3165、316L等。
主要特点
金属网孔板波纹填料主要特点是直接将不锈钢等金属板经冲切拉伸成较小的菱形网孔板，耐后冲压成波纹，进而组装成填料盘。该填料综合了金属丝网波纹填料和金属孔板波纹填料的各自技术经济优点而开发出的一种既有高效率，又有价格实惠的新型塔内件。由于比表面积较大所以效率高，规则的菱形网易为液膜覆盖，凸凹不平的表面强化了液膜湍动、混合及表面更新。是主要适用气液传质设备的内件。该填料适用温度范围小于等于400℃不含固体颗粒及悬浮物的清洁物系。
技术参数
金属网孔板波纹填料技术条件
| 填料 型号 | 峰高 mm | 比表面积m2/m3 | 水力直径 | 倾斜角ω度 | 空隙率ε% | F因子 | 理论板数1/m | 压力降MPa/m |
| SW-1型 | 4.5 | 651 | 5.7 | 45° | 97.6 | 1.4-2.2 | 6-8 | 2-3.5 |
| SW-2型 | 6.5 | 455 | 9 | 30° | 98.6 | 2-2.4 | 4-5 | 1.6-1.8 |
产品应用：
不锈钢网孔板波纹填料应用与丝网波纹填料接近。如年产500吨吗啉精馏装置中，采用网孔波纹填料取代陶瓷波纹填料，塔径φ400、塔高10m，生产出99.99%吗啉，达到并超过试剂级标准，经济效益显著；甲醇连续精馏回收采用网孔波纹填料连续精馏回收甲醇，年处理量1680吨，回收甲醇浓度达98.5%以上，水分含量小于0.3%，满足生产需要；电化厂环氧丙烷精馏塔采用不锈钢网孔板波纹填料单塔取代双塔，质量创优级品、年效益150万元的填料改造费仅7万元.SW-1型在常压精馏时，每米填料具有6-8块理论板的分离能力；真空下分离能力进一步提高，最多可达12块理论板。SW-2型在酒精-水蒸馏试验中，适宜条件下，每米可达7-8理论板；甲醛吸收塔年产25000吨醋酸工程中甲醛吸收塔采用网孔板波纹填料取代板式塔和鲍尔环填料吸收塔，效果良好，处理能力提高10%，吸收率增加20%。

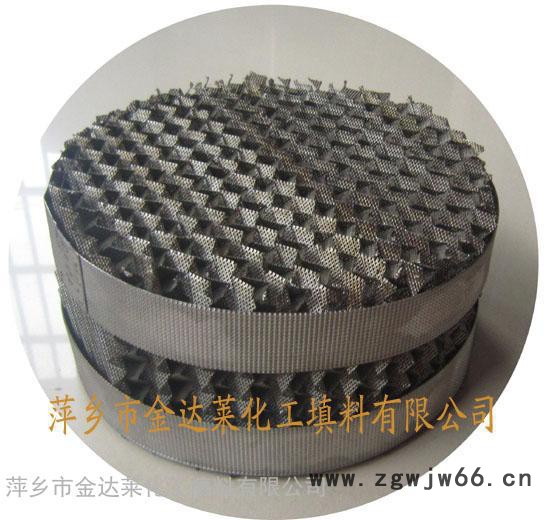

金属不锈钢316L网孔板波纹填料

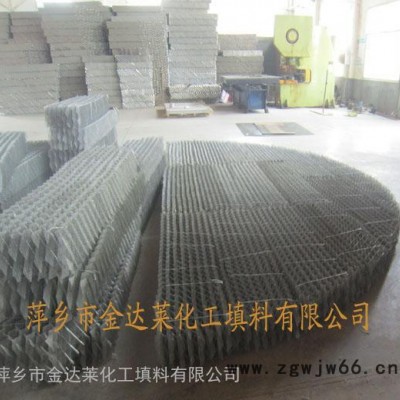

大塔304不锈钢网孔板波纹填料

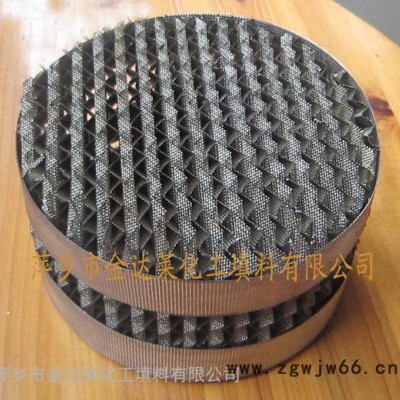

金属网孔波纹填料近图
金属网孔板波纹填料示意图
