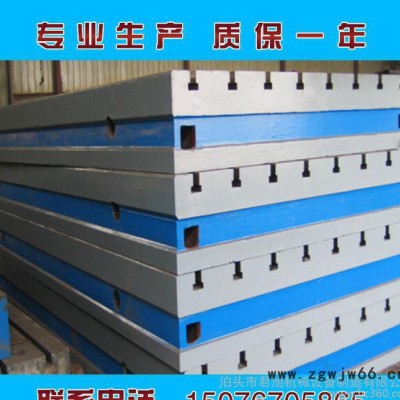

重型T型槽铸铁平板 钳工平台 焊接 三维柔性工作台

  铸铁平台刨T型槽的凹槽时，切削用量要求，并且要用手动走刀，以免损坏刀具和工件。每次切削行程的终了、回程开始之间，要切刨刀抬出槽处。因此，前后越程都应该适当放大，以便有较充足的进间和空间抬刀或落刀。 在刨削T型槽过程中要注意刀具的非切削部分不要与铸铁平板发生摩擦或碰撞，以免造成事故或产生废品。

  铸铁平台刨削T型槽后也叫T型槽平台。需要开T型槽铸铁平板的客户可直接告知我司需要T型槽要求。

  T型槽铸铁平台做为机械铸造企业**产品，主要用来固定工件，是钳工工人用来调试设备，装配设备，维修设备的基础工作台。其铸造方法、材质规格大体一致，那么T型槽铸铁平台的质量鉴定以什么为依据呢?对于铸造专业厂家来说，都各用自己企业内部的检测标准，T型槽铸铁平台平板**鉴定标准如下：

  一、工作面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷。不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各铸造表面应彻底清除型砂，且表面平整、涂漆牢固，各税边应修钝。

  二、平台相对两侧面上，应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。设置吊装位置时应考虑尽量减少因吊装而引起的变形。平台应经稳定性处理和去磁。

  三、工作面与侧面以及相邻两侧面的垂直公差为12级(按GB1184—80《形状位置公差》规定)。工作面硬度应为HB170—220或187—255之间。





 T型槽平台的各项参数与一般的铸铁平台产品一样**不同的**是这种平台的上面需要加厚，只有这样，在加工T型槽的时候面板才不会出现镂空的现象，T型槽的尺寸按照**机械部标准。

  T型槽平台(平板)按**JB/T7974----1999标准制造。平板精度等级有00、0、1、2、3级及精刨，板制成筋板式和箱体式，工作面有长方形、正方形或圆形。工作面采用刮削工艺，工作面上加工T形槽。

  材料及处理：材料为高强度铸铁HT200-300，工 作面硬度为HB170-240，经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定，耐磨性能好。

  T型槽平台主要检定项目

  A、材质及表面硬度。

  B、形状位置公差，含名义尺寸，垂直度公差。

  C、外观。

  D、平面度。

  E、接触斑点。

  F、平面波动量。

  G、工作面允许挠度值。

  H、表面粗糙度。



铸铁T型槽平台生产前需要知道的数据：

1. 平台的规格

2. 槽开口的大小(根据使用的螺栓大小设计，槽都是标准的)

3. 开槽的数量

4. 槽与槽之间的距离，开槽的方面

5. 铸铁T型槽平台需要的承重(根据承重设计实心面板厚度)

6. 精度(一般小规格的是2级精度，大规格的是3级精度，要求精度高的要精刮)

　　铸铁T型槽平台的生产过程为 ：做型—铸造—机床加工—刮研—检验—包装—发货或入库。 平台在生产的过程中需要经过两次回火处理，然后上机床加工**人工刮研。经过两次回火后平台的精度更加稳定，耐磨性能更好，人工刮研可以使铸铁T型槽平台达到理想的精度。

T型槽平台的质量检测:

1T型槽平台工作表面不应有锈迹、划痕、碰伤及其他影响使用的外观缺陷.

2T型槽平台工作表面不应有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷.各种铸造表面应清除型砂、且表面平整,涂漆牢固.各棱边应修钝.在精度等级低于"00"级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度.在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm.

3型槽平台应采用**细颗料的灰口铸铁或合金铸铁制造.

4槽平台工作面的硬度应为HB 170-220.

5型槽平台工作面应采用刮削工艺,对于"3"级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um

6型槽平台应经过稳定性处理和去磁.

T型槽平台的购买需要注意哪些地方呢?

1、T型槽平板主要用于焊接和装配及检验等。既然是焊接和检验**要求有精度。所以T型槽平台的T型槽的大小开口及深度都要有具体的规定。

2、如果做检验用的话，说明精度比较严格，那么对于工作面也有更高的要求，一般情况下三级的标准是满足不了的，需要2级甚至1级才可以。

3、由于焊接时候，需要固定一些工件，所以T型槽平台上面的T型槽和孔都要有具体的数值，例如：间距，孔的半径，槽的开口大小等等

T型槽平板在使用时必须先进行安装调试。才可以使用。在没有安装调试合格的T型槽平台上工作是没有意义的工作，非专业人员的安装调试铸铁平板是违规的操作，有可能损坏T型槽平台的结构，甚至会造成T型槽平台变形，使之损坏，无法使用。所以使用前，我们要有专业的工作人员进行T型槽平台的安装调试，非专业人员的安装调试是违规的操作，要**不可以采用。　　本公司提供全国各地所需灰铁铸件，划线铸铁平台,电机试验铸铁平台,铸铁平板 , 质量保障，价格合理,洽谈：15076705865 王经理 电话：0317-8036326 店铺;http;//www.btsjxlj.com
