35kv三芯户外终端
冷缩电缆附件产品详细介绍： 1冷缩技术 全套产品采取最先进的全冷缩技术，无需动火及特殊工具，安装时，只需将线芯抽出，弹性体便迅速收缩并紧贴所需安装部位。 2、绝缘可靠 所有硅橡胶都为进口，硅橡胶具有优良的绝缘性的高弹性，安装后始终保持对电缆本体合适的径向压力，使内界面结合紧密，不会因电缆运行时的呼吸作用而产生电击穿。应力控制部分与主绝缘复合为一体，有效地解决了电缆外屏蔽面处的电应力集中问题，确保绝缘可靠，运行安全。 3、安装简便 所有产品都已在工厂内制造成形。无须特别培训，安装操作简单，且不用火，省时省力，全冷缩自动复位技术，安装轻松不流汗，大大减少了由于操作不当造成的质量事故，而且解决了预制电缆附件收缩不紧或安不进去的现象。 4、运用广泛 抗污秽、耐老化、憎水性好，具有优越的耐寒热性能，特别适用于高海拔地区、寒冷地区、潮湿地区、盐雾地区及重污染地区。且安装时不用明火，特别适用于石油、化工、矿山、隧道等易燃易爆场所。 5、设备先进 采用进口设备，自动化程度高，性能可靠。 6、外观漂亮 冷缩管加长且无合缝线，外表光滑美观。
产品分单芯，三芯，广泛用于26/35KV电缆终端处理和中间连接。

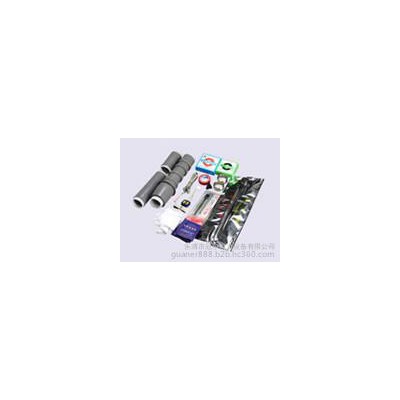

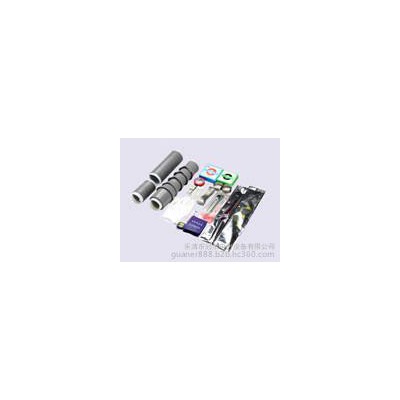

26/35KV单芯冷缩终端/中间连接

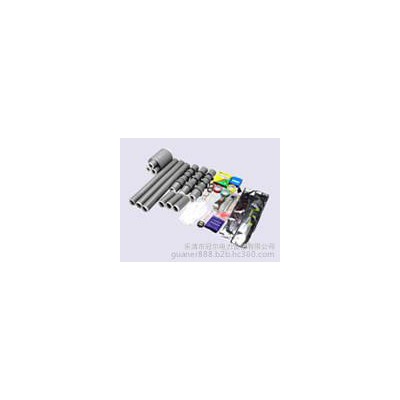

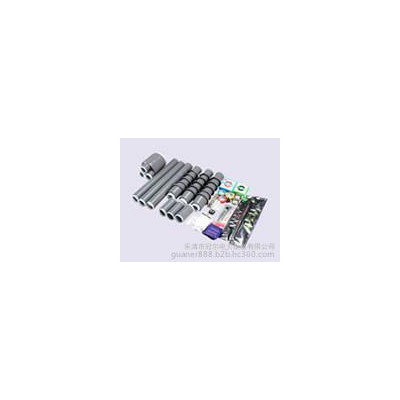

26/35KV三芯冷缩终端/中间连接
型号规格 产品名称 | 型号 | 适用电缆截面 | 产品名称 | 型号 | 适用电缆截面 | 26/35KV三芯冷缩户内终端 | TSY-20/3.1 | 35-70 | 26/35KV单芯冷缩户内终端 | NSY-20/1.1 | 35-70 | TSY-20/3.2 | 95-185 | NSY-20/1.2 | 95-185 | TSY-20/3.3 | 240-400 | NSY-20/1.3 | 240-400 | 26/35KV三芯冷缩户外终端 | TSY-20/3S | 35-70 | 26/35KV单芯冷缩户内终端 | NSY-20/1.1 | 35-70 | TSY-20/3.2 | 95-185 | NSY-20/1.2 | 95-185 | TSY-20/3.3 | 240-400 | NSY-20/1.3 | 240-400 | 26/35KV三芯冷缩中间连接 | TSY-20/3.1 | 35-70 | 26/35KV单芯冷缩中间连接 | NSY-20/1.1 | 35-70 | TSY-20/3.2 | 95-185 | NSY-20/1.2 | 95-185 | TSY-20/3.3 | 240-400 | NSY-20/1.3 | 240 |
检测项目 电气参数 序号 | 名称 | 冷缩电缆户外终端 | 1 | 型号 | 50-630mm2 | 2 | 标称电压(kV)： | 26/35 | 3 | 允许最高持续运行电压(kV)： | 40.5 | 4 | 耐受冲击电压(kV): | 250 | 5 | 导体额定温度 | 与电缆一致 | 6 | 正常运行温度(℃) | 90 | 7 | 短路时温度(℃) | 250 | 8 | 传输容量 | 与电缆一致 | 9 | 短路容量 | 与电缆一致 | 10 | 爬电比距 | 大于3.1cm/kV | 11 | 与设备连接执行标准 | GB/T 14315 | 12 | 高度（长度） | 520mm | 13 | 接地部分允许通过的短路电流 | 不小于所选配的电缆 | 14 | 重量(kg/个) | 三芯11.5kg/套 |
序号 | 名称 | 冷缩电缆户外终端 | 1 | 型号 | 50-630mm2 | 2 | 标称电压(kV)： | 26/35 | 3 | 允许最高持续运行电压(kV)： | 40.5 | 4 | 耐受冲击电压(kV): | 250 | 5 | 导体额定温度 | 与电缆一致 | 6 | 正常运行温度(℃) | 90 | 7 | 短路时温度(℃) | 250 | 8 | 传输容量 | 与电缆一致 | 9 | 短路容量 | 与电缆一致 | 10 | 爬电比距 | 大于3.1cm/kV | 11 | 与设备连接执行标准 | GB/T 14315 | 12 | 高度（长度） | 520mm | 13 | 接地部分允许通过的短路电流 | 不小于所选配的电缆 | 14 | 重量(kg/个) | 三芯11.5kg/套 |
序号 | 名称 | 电缆中间接头 | 1 | 型号 | 50-630mm2 | 2 | 标称电压(kV)： | 26/35 | 3 | 允许最高持续运行电压(kV)： | 40.5 | 4 | 耐受冲击电压(kV): | 250 | 5 | 导体额定温度 | 与电缆一致 | 6 | 正常运行温度(℃) | 90 | 7 | 短路时温度(℃) | 250 | 8 | 传输容量 | 与电缆一致 | 9 | 短路容量 | 与电缆一致 | 10 | 与设备连接执行标准 | GB/T 14315 | 11 | 高度（长度） | 470-510mm | 12 | 接地部分允许通过的短路电流 | 不小于所选配的电缆 | 13 | 重量(kg/个) | 三芯18.0kg/套 |
| 名称 | 冷缩电缆终端 | 1 | 型号 | 50-630mm2 | 2 | 标称电压(kV)： | 26/35 | 3 | 允许最高持续运行电压(kV)： | 40.5 | 4 | 耐受冲击电压(kV): | 250 | 5 | 导体额定温度 | 与电缆一致 | 6 | 正常运行温度(℃) | 90 | 7 | 短路时温度(℃) | 250 | 8 | 传输容量 | 与电缆一致 | 9 | 短路容量 | 与电缆一致 | 10 | 爬电比距 | 大于3.1cm/kV | 11 | 与设备连接执行标准 | GB/T 14315 | 12 | 高度（长度） | 460mm | 13 | 接地部分允许通过的短路电流 | 不小于所选配的电缆 | 14 | 重量(kg/个) | 单芯2.55kg/套 |
|
