集电器、又称受电器或采电器是起重机滑动受电装置。它通过碳刷与滑触线里多级铜导轨的滑动接触,将电能直接传导至行车起重机端梁电箱,从而实现系统的移动供电。
集电器由机械结构的张力装置和直接与导轨滑动接触的集电刷两部分组成。
图片中集电器为四级,正面、背面分别有两个碳刷,适合于1-20吨单梁行车用。配套的滑触线为最常用的57(宽)x67(高)管子系列。每台行车上配套2只,避免起重机集电器碳刷磨损后导致的缺相运行。
同时供应三极集电器,多极集电器,H型滑线集电器,无接缝型集电器等
常用多级管式滑触线技术参数:
号 | 型号规格 | 截面流量 (A) | 直流电阻(Ω) | 百米直流电阻(Ω) | 导管外形H×W(mm) | 起重机适用吨位 | 集电器配用型号 |
1 | 10X4 小管子 | 50 | 0.2 | 0.04030 | 68X50 | <5 | JDX4级80A |
2 | 16X4 小管子 | 80 | 0.125 | 0.03652 | 5-10 | ||
3 | 10X4普通常用 | 50 | 0.2 | 0.04083 | 78×57 | <5 | JDP4级80A |
4 | 16X4普通常用 | 80 | 0.125 | 0.03701 | 5-10 | ||
5 | 25X4普通常用 | 100 | 0.08 | 0.03279 | 10-20 | ||
6 | 35X4普通常用 | 130 | 0.057 | 0.02909 | 15-30 | ||
7 | 50X4普通常用 | 180 | 0.04 | 0.02479 | 50/10 | ||
8 | 70X4普通常用 | 230 | 0.0286 | 0.02049 | 35-70 | ||
9 | 10铝合金管子 | 50 | 0.2 | 0.04149 | 85×64 | <5 | JDP4U80F |
16铝合金管子 | 80 | 0.125 | 0.03762 | 5-10 | |||
25铝合金管子 | 100 | 0.08 | 0.03332 | 10-20 | |||
35铝合金管子 | 130 | 0.057 | 0.02954 | 15-30 | |||
50铝全金管子 | 180 | 0.04 | 0.02513 | 50/10 | |||
70铝合金管子 | 230 | 0.0286 | 0.02072 | 35-70 |

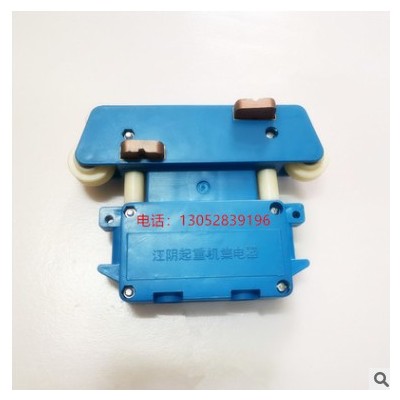

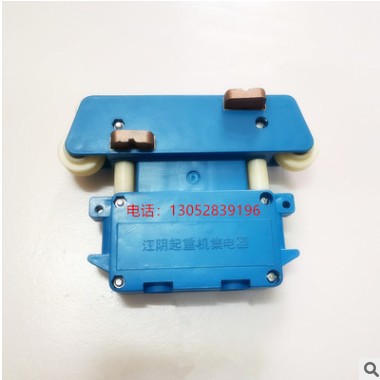

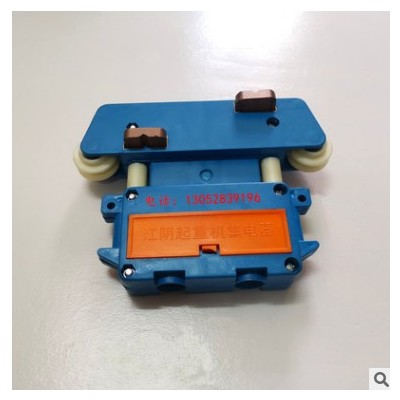

集电器正面、背面、顶面实样图
