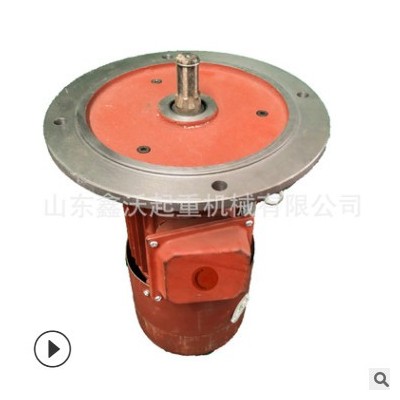

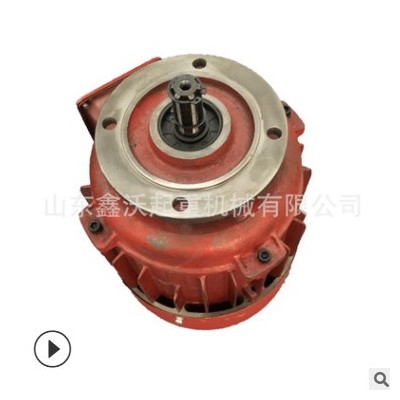

ZD1型锥形转子三相异步电动机，ZDY1型锥形转子三相异步电动机系CD1型电动葫芦配套用电动机，其中ZD1型供起吊用，ZDY1型提供行走用，本系列电机为封闭自扇冷式，转子为圆锥台体形且为鼠笼式结构，电机本身带有制动器，能够可靠迅速的制动，电机有较高的起动转矩，因此也可供机床，纺织，电子及通用机械等行业有以上要求的场所使用。
品名：双速电机
型号：ZDS
ZDS系列电动机具有快、慢两种速度，除与电动葫芦配套外，还适用于需要两种速度的机床和起重运输等机械。本系列双电机组，是由两个锥形转子制动电机ZDM1和ZD1，通过中间慢速驱动装置联接，来实现两种速度的一种复合电动机。功率：0.5T-16T，防护等级IP44、IP54。
1、ZDI、ZDYI、ZDYII、ZDMI型锥形转子三相异步电动机外形及安装尺寸 ：
尺寸代号 | ||||||||||||||||
型号 | 功率（Kw） | 轴伸花键 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
AD |
ZDYI12-4 |
0.4 |
4D-15d9x12x4c11 |
25 |
22 |
15 |
Φ110 |
Φ75 |
Φ153 |
Φ7 |
Φ90 |
273 |
M5 |
116 | |||
ZDMI12-4 | ||||||||||||||||
ZDI21-4 |
0.8
|
6D-20d9x16x4c11
| 24 | 61 | 71 | Φ110 | Φ220 | Φ177 | Φ215 | Φ9 | Φ194 | 63 | 74 | 324 | M5 | 110 |
ZDYI21-4 | 28 | 24 | 20 | Φ140 | Φ100 | Φ215 | Φ9 | Φ120 | 332 |
160 | ||||||
ZDYII21-4 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ220 | Φ180 | Φ215 | Φ11 | Φ200 | 332 | ||||||
ZDMI21-4 | 6D-20d9x16x4c11 | 28 | 24 | 20 | Φ140 | Φ100 | Φ215 | Φ9 | Φ120 | 332 | ||||||
ZDI22-4 |
1.5 | 6D-20d9x16x4c1 | 24 | 61 | 71 | Φ110 | Φ235 | Φ179 | Φ228 | Φ13.5 | Φ205 | 63 | 74 | 362 | M5 | 114 |
ZDYII22-4 |
6D-25d9x22x6c11
| 34 | 30 | 14 | Φ220 | Φ180 | Φ228 | Φ11 | Φ200 | 371 |
160
| |||||
ZDMI22-4 | 34 | 30 | 14 | Φ140 | Φ100 | Φ228 | Φ11 | Φ120 | 371 | |||||||
ZDMI23-4 | 2.2 | 6D-25d9x22x6c11 | 34 | 30 | 14 | Φ140 | Φ100 | Φ228 | Φ11 | Φ120 | 371 | |||||
ZDI31-4 |
3.0 |
6D-28d9x23x6c11
| 30 | 81 | 107 | Φ120 | Φ290 | Φ220 | Φ286 | Φ13.5 | Φ260 | 63 | 74 | 425 | M5 | 143 |
ZDMI31-4 | 39 | 30 | 17 | Φ220 | Φ180 | Φ286 | Φ15 | Φ200 | 425 | 181 | ||||||
ZDI32-4 | 4.5 | 6D-28d9x23x6c11 | 30 | 77 | 98 | Φ120 | Φ320 | Φ223 | Φ300 | Φ13.5 | Φ286 | 63 | 74 | 438 | M5 | 150 |
ZDI41-4 | 7.5 | 10D-35d9x28x4c11 | 35 | 97 | 120 | Φ160 | Φ380 | Φ260 | Φ343 | Φ17.5 | Φ340 | 63 | 74 | 510 | M5 | 170 |
ZDI51-4 | 13 | 10D-40d9x32x5c11 | 38 | 137 | 172 | Φ200 | Φ455 | Φ300 | Φ440 | Φ17.5 | Φ415 | 120 | 85 | 634 | M6 | 210 |
ZDI52-4 | 18.5 | 10D-45d9x36x5c11 | 55 | 157 | 187 | Φ200 | Φ455 | Φ300 | Φ440 | Φ17.5 | Φ415 | 120 | 85 | 711 | M6 | 245 |
Φ530 | Φ450 | Φ490 | ||||||||||||||
ZDX62-4 | 24 | 10D-52d9x42x6c11 | 55 | 173 | 198 | Φ200 | Φ550 | Φ460 | Φ520 | Φ17.5 | Φ500 | 80 | 118 | 740 | M6 | 240 |
2、 ZDSI系列锥形转子三相异步电动机外形及安装尺寸：
主要技术数据：
型号 | 功率（Kw） | 额定电压V | 额定转速r/min | 额定电流A | 功率因数(cosΦ) | 效率% | 起动电流A | 堵转转矩/额定转矩 | 大转矩/额定转矩 | 转动惯量kg/㎡ | 额定电压下轴向磁拉力N | 弹簧工作压力N | 制动力矩Nm | 接法 |
ZDYI 12-4 |
0.4 |
380 |
1380 |
1.26 |
0.72 |
67 |
7 |
2.0 |
2.0 |
147 |
110.74 |
Y | ||
ZDMI 12-4 |
0.016 | 4.41 | ||||||||||||
ZDI21-4 |
0.8 |
380
|
1380 |
2.4 |
0.72 |
70 |
13 |
2.5 |
2.5 | 0.036 |
235.2 |
152.9 | 8.34 |
Y |
ZDYI 21-4 | ||||||||||||||
ZDYII 21-4 | ||||||||||||||
ZDMI 21-4 | 0.036 | 8.34 | ||||||||||||
ZDSI 21-4 | 0.8/0.4 | 1380/138 | 2.4/1.26 | 13/7 | ||||||||||
ZDI 22-4 |
1.5 |
380
|
1380 |
4.2 |
0.74 |
73 |
24 |
2.5 |
2.5 | 0.045 |
352.8 |
273.4 | 16.6 |
Y |
ZDYI 22-4 | ||||||||||||||
ZDYII 22-4 | ||||||||||||||
ZDMI 22-4 | 0.045 | 16.6 | ||||||||||||
ZDSI 22-4 | 1.5/0.4 | 1380/138 | 4.2/1.26 | 24/7 | ||||||||||
ZDMI 23-4 | 2.2 | 380 | 1380 | 6 | 0.75 | 75 | 30 | 2.6 | 2.6 | 0.05 | 510.6 | 425.5 | 27.44 | Y |
ZDI 31-4 | 3.0 |
380 | 1380 | 7.5 |
0.77 |
79 | 45 |
2.7 |
2.7 |
0.130 |
725.2 |
460.6 |
34.32 |
Y |
ZDMI 31-4 | ||||||||||||||
ZDSI 31-4 | 3.0/0.4 | 1380/138 | 7.5/1.26 | 45/7 | ||||||||||
ZDI 32-4 | 4.5 | 380 | 1380 | 10.82 | 0.80 | 79 | 65 | 2.7 | 2.7 | 0.160 | 960 | 676.2 | 49.03 |
Y |
ZDSI 32-4 | 4.5/0.4 | 1380/138 | 10.82/1.25 | 65/7 | ||||||||||
ZDI 41-4 | 7.5 | 380 | 1400 | 17.80 | 0.80 | 80 | 110 | 3.0 | 3.0 | 0.390 | 1449 | 882 | 83.30 | Y |
ZDSI 41-4 | 7.5/0.8 | 1400/138 | 17.8/2.4 | 110/13 | ||||||||||
ZDI 51-4 | 13 | 380 | 1400 | 29.7/51.44 | 0.82 | 81 | 180 | 3.0 | 3.0 | 1.100 | 1940 | 1033.9 | 147.10 |
Y |
ZDSI 51-4 | 13/1.5 | 1400/138 | 29.7/4.2 | 180/24 | ||||||||||
ZDI 52-4 | 18.5 |
380 | 1400 | 41.7/72.23 |
0.82 |
82 | 229 |
3.0 |
3.0 |
1.151 |
1999 |
1479.8 |
245.25 |
Y |
ZDSI 52-4 | 18.5/2.2 | 1400/138 | 41.7/6 | 229/30 | ||||||||||
ZDI 62-4 | 24 | 380 | 1400 | 50/86.5 | 0.90 | 89 | 255 | 3.7 | 3.7 | 1.31 | 2260 | 1746.2 | 390 | Y |
ZDSI 62-4 | 24/3.0 | 1400/138 | 50/7.5 | 255/45 |
各型号规格非标电机主要特性及用途
型号 | 规格 kW | 起动转矩 | 大转矩 | 用途及安装说明 | 绝缘等级 |
额定转矩 | |||||
ZD22-6 | 1.2 | 2.0 | 2.0 | 1吨CD葫芦 | F |
ZD31-6 | 2.0 | 2.7 | 2.7 | 2吨CD葫芦 | F |
ZD32-6 | 3.0 | 2.7 | 2.7 | 3吨CD葫芦 | F |
ZD41-6 | 5.0 | 2.7 | 2.7 | 5吨CD葫芦 | F |
ZD51-6 | 8.7 | 3 | 3 | 10吨CD葫芦 | F |
ZD52-6 | 12.3 | 2.5 | 2.2 | 16吨CD葫芦 | F |
ZDY12-8 | 0.2 | 2.0 | 1.7 | 小车行走 | F |
ZDY21-8 | 0.4 | 2.0 | 1.8 | 行走电机 | F |
ZD22-8 | 0.75 | 2.0 | 1.8 | 1吨CD葫芦 | F |
ZD31-8 | 1.5 | 2.2 | 2.0 | 2吨CD葫芦 | F |
ZD32-8 | 2.2 | 2.2 | 2.0 | 3吨CD葫芦 | F |
ZD41-8 | 3.75 | 2.5 | 2.2 | 5吨CD葫芦 | F |
ZD51-8 | 6.5 | 2.5 | 2.2 | 10吨CD葫芦 | F |
ZD51-4 | 15 | 3 | 3 | 20吨CD葫芦，速度3.5m/min | F |
ZDY22-4/8 | 0.8/0.4 | 2.5/1.6 | 2.5/1.6 | 行走电机 | F |
ZDY22-4/12 | 0.8/0.27 | 2.2/2.2 | 2.2/1.8 | 行走电机 | F |
ZD31-4/12 | 1.5/0.5 | 2.2/2.2 | 2.2/1.7 | 1吨CD葫芦,止口235，安装孔13分布中心距254 | F |
ZD32-4/12 | 2.4/0.8 | 2.5/2.2 | 2.5/1.7 | 2吨CD葫芦 | F |
ZD41-4/12 | 4.0/1.3 | 2.5/2.2 | 2.5/1.8 | 3吨CD葫芦，安装孔中心距290 | F |
ZD51-4/12 | 5.6/2.0 | 2.7/2.2 | 2.7/2.2 | 5吨CD葫芦 | F |
ZDY21-6 | 0.53 | 2.0 | 2.0 | 行走电机 | F |
ZDM12-2 | 0.8 | 2.0 | 2.0 | MD葫芦慢速电机 | F |
ZDM22-2 | 3.0 | 2.0 | 2.0 | MD葫芦慢速电机 | F |
ZDM21-2 | 1.6 | 2.0 | 2.0 | MD葫芦慢速电机 | F |
另可订做从220V~480V不同电压，不同频率（50Hz或60Hz）各型号规格电机；0.2 kW ~13 kW F级绝缘，防护等级IP54或IP55电机。
