| 产地 | 河北 |
|---|---|
| 规格 | 3T |
| 名称 | 机动绞磨机 |
| 认证 | CCC |
| 适用范围 | 电力、邮电、码头、建筑等 |
| 外形尺寸 | 840X450X500（mm） |
| 品牌 | 刻发 |
| 型号 | JM |
| 加工定制 | 是 |

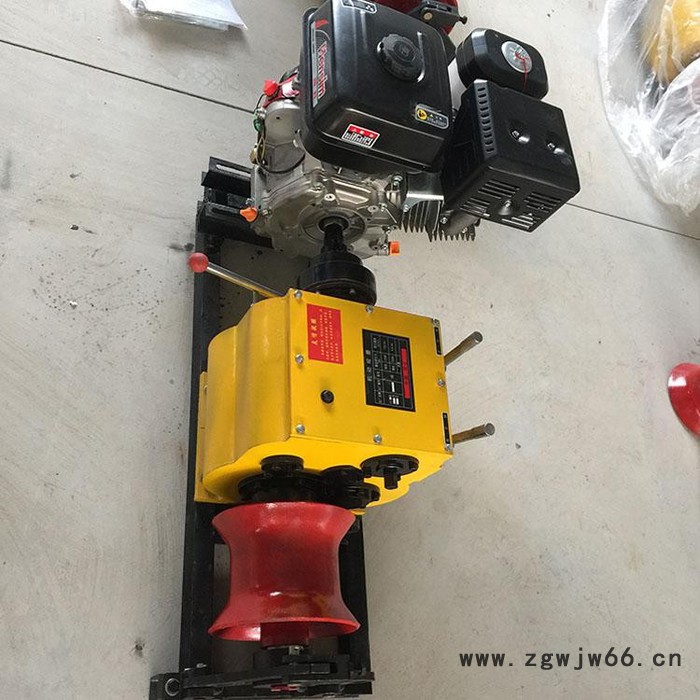

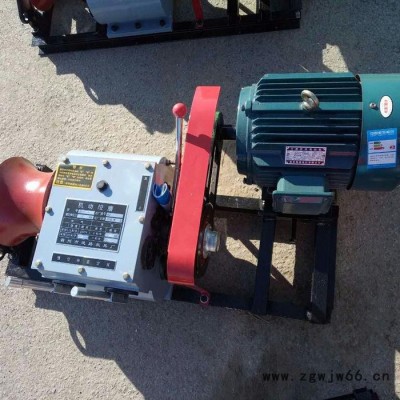

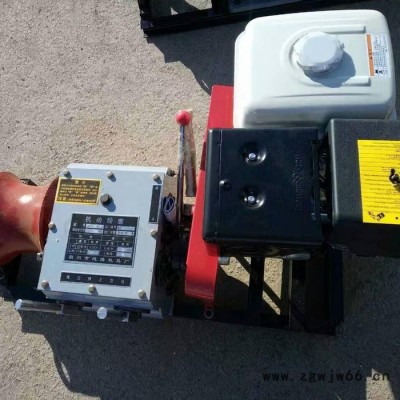

机动绞磨机又称绞磨机，电缆牵引机。按照动力分为：柴油机动绞磨，汽油机动绞磨，电动绞磨机。主要用途：电缆放线牵引，导线放线牵引紧线施工。山区拉电杆施工，铁塔组装牵引施工。木材厂拉木头牵引施工。卷扬机和机动绞磨的区别：机动绞磨机牵引力大，减速变速箱复杂，牵引力更大，传动方式分为 皮带传动和轴传动两种。钢丝绳缠绕方法为过线缠绕，卷扬机一般都是电动机带动，减速简单，牵引力小，钢丝绳盘缠。按照吨位分为：3吨绞磨机，5吨汽油绞磨机，8吨柴油绞磨机，5吨柴油绞磨机，3吨柴油绞磨机。3吨电动绞磨机，5吨电动绞磨机，电动绞磨机声音小，没有噪音。汽油机手拉启动，施工简单，方便，省力。机动绞磨机维修方便，易损件，离合器片，我厂机动绞磨机出厂保修一年，主机包一年。柴油机、汽油机动力保修三个月。广泛用于电力、邮电线路施工中组立杆塔、机动放线、紧线，亦可在建筑、码头等场所吊装及牵引重物，适用于野外无电场所，使用灵便。经实验和现场实际操作证明，具有结构合理、体积小、重量轻、功利大、操作灵活、搬运方便等优点，深受广大电力、电信作业者的欢迎。
使用说明
一、 产品型号：皮带传动式1T 3T 5T 8T
二、 产品名称：机动绞磨
三、 用途：机动绞磨 经实验和现场实际作用证明，具有结合理、体积小、重量轻、功力大、操作灵活、搬运方便等优点，深受广大电力作业者的欢迎。
四、 规格：
输出正转：最慢线速度9转/分；最快速度50转/分。
输出反转： 4.7转/分 40转/分
1T外型尺寸（长×宽×高）（毫米）800*380*480（进汽）
800*360*440（电动）
重量：38/48KG
3T外型尺寸（长X宽X高）（毫米）840X450X500（进汽）
780*450*500（国产汽）
840*600*500（国产柴）
770*600*460（电动）
重量：82/85/108/108KG
5T外型尺寸（长X宽X高）（毫米）1000*550*520（进汽）
1000*550*520（国产汽）
1000*750*600（国产柴）
1000*850*520（电动）
重量：135/135/168/160kg
8T外形尺寸（长*宽*高）（毫米）1050*550*550（进汽）
1050*550*550（国产汽油机）
1050*750*630（柴油机）
五：结构与工作原理
1、 动力：
1T进口汽油机 功率：4马力
1T电动机 功率：2.2千瓦
3T进口汽油机 功率：6马力
3T国产汽油机 功率：6马力
3T柴油 功率：4马力 转速：2600转/分
3T电动机 功率：3千瓦
5T进口汽油机 功率：9马力
5T国产汽油机 功率：9马力
5T水冷柴油 功率：6.6马力 转速：2600转/分
8T进口汽油机 功率：13马力
8T国产汽油机 功率：13马力
绞磨机的维修和安全使用：
为了保持绞磨机的正常运行，延长绞绞磨机的使用寿命，必须加强对绞磨机的维护和保养。操作者必须了解整套机械的结构、性能，熟练地掌握使用方法。
1、 卷筒上的允许负荷是3T：慢转时3000公斤，快转时1800公斤；5T慢转时5000公斤，快转时2500公斤，不得超负荷运行。
2、 变速齿轮箱内必须保持1/4之润滑机油。
3、 为防止跳挡现象，在拨挡叉内装有弹簧钢珠作为变档定位之作用。因此，在使用时，要注意检查弹簧钢珠是否顶牢。如不牢，必须更换弹簧后方可使用。
4、 对自动刹车和联锁刹车应经常检查胶木的磨损状况，自动刹车齿轮旋转及回松间隙为0.5毫米，大于1毫米必须更换胶木，否则易造成刹车失灵而发生事故。
5、 自动刹车装置在变速齿轮箱内，在起吊时，自动刹车齿轮发出“笃、笃、笃”响声，证明速齿工作正常，回松时则没有此响声。
6、 机座的锚固方法：靠卷筒两侧的轴承支座（有两个孔）为锚固点，不能以其它位置作为锚固点。
7、 卷筒轴承座的锁钉，必须与相应的孔配合，禁止使用其它螺丝代替锁钉。
8、 变速齿轮箱外壳是铝合金铸成，其上的螺丝不宜过紧和不必要拆装，更不能用锤敲击。
9、 本机经长途运输后，必须进行详细的检查，各部件紧固螺丝有无松动，润滑油是否正常。
10、 原动机是汽油、柴油机、均可按该机的使用规范要求进行。
11、 每次使用机器前，应检查机身有无杂物，周围有无影响机器正常运转的障碍，
同时应检查各传动机构，一切正常后，方可使用。
12、 机器每次使用完毕后，应及时清除机器上的灰尘、油污等脏物，所有清洁工作应在机器停止运转后进行
