电机功率 | 7.5kw |
---|---|
配套动力 | 8MPa |
用途 | 掘进机机载喷雾 |
品牌 | 中旺 |
型号 | BRW |
加工定制 | 是 |

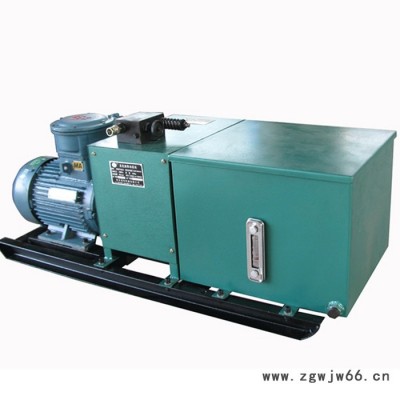

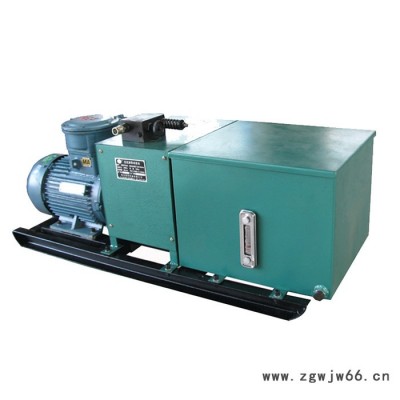

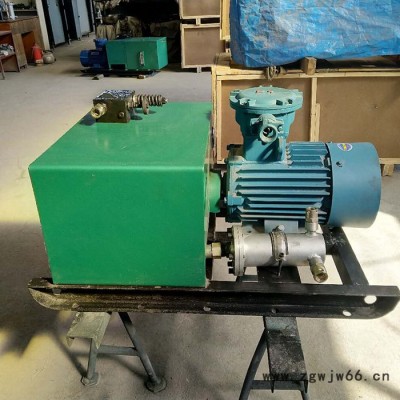

BPW40/8J型机载喷雾泵是专为掘进机机载喷雾设计,采用成套供货方式,主要由机载喷雾泵(以下简称高压泵)、管路过滤器、负压除尘器、高压喷雾器等组成。CM02
BPW40/8J型机载喷雾泵工作原理:机载喷雾泵由泵体和液压马达组成,机载喷雾泵系统利用掘进机自身行走液压系统的高压油作动力,通过液压马达驱动高压泵工作,将供给高压泵的低压水转换成高压水后通过目L套的喷雾水路系统,由高压喷雾器雾化成高速雾化流喷向产尘源,实现对粉尘的有效控制。
机载喷雾泵特点:
①高压泵用油马达作动力,利用掘进机行走液压系统的高压油直接驱动:②特有的自润滑工作方式(即利用液压驱动马达泄油回路的泄漏油对其进行润滑,马达的泄漏油对高压泵体传动系统润滑后,仍通过泄油管路流回液压系统油箱)确保在使用过程中无须向高压泵体传动系统添加润滑油;
③高压泵采用正压供水,无须中转水箱,可直接安装在掘进机机身上的合理位置处,高压泵供水来自掘进机冷却出水或静压水:
④喷雾系统完整的配套性生可保证在使用过程中基本上无须进行控制和维护:
⑤喷雾系统所配备的进水过滤器能确保对喷雾水的过滤,防止杂质进入高压泵及喷雾系统。
掘进机载喷雾泵参数
额定压力:8MPa
额定流量:40L/min
电机功率:7.5kw
电机电压:380/660V或660/1140V
外形尺寸:100*60*55cm
整机质量:165kg
