| 产品名称： | ASME喷嘴 |
| 产品型号： | BF-BPA |
| ASME喷嘴详细资料： |

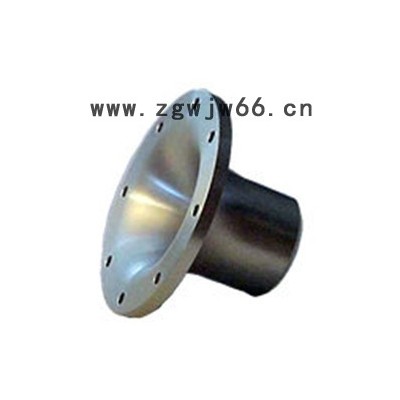

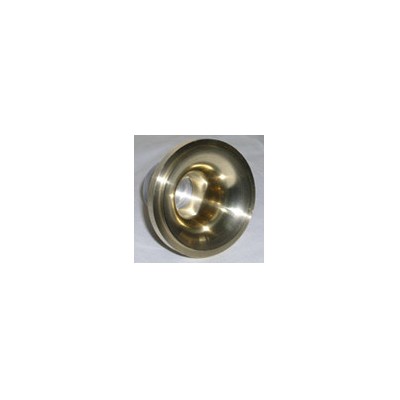

BF-BPA ASME喷嘴 一、概述 ASME喷嘴是一种高精度的流量测量装置，是一种喉部取压低β值长颈式喷嘴装置，常用于发电厂的主流量测量，如电厂凝水流量的**测量、电厂给水流量或蒸汽量的测量，以及风机性能试验、压缩机性能试验等高精度流量试验场河。 在现代大型火力发电厂热经济效益分析中，为了能够准确确定汽轮机组性能，主凝结水流量测量十分重要。根据ASME标准，流量的高精度测量采用高精度的差压元件，从工程应用方面规定采用ASME标准喷嘴。该装置由美国机械工程师协会（ASME）推荐，它的优越性能已得到国际上普遍公认，在许多要求高精度流量测量的地方，ASME喷嘴已经成为**方案。 二、测量原理 ASME喷嘴是采用节流式流量传感器。它在长颈喷嘴的基础上采用了特殊的取压（喉部取压）方式，使该流量传感器不仅具有传统长颈喷嘴的优点，同时还具备流出系数稳定，重复性高等独有优点。是一种高精度流量传感器。流量计算公式：  式中: ，——分别为质量流量（㎏/s）和体积流量（m3/s）； ——流出系数 ； ——可膨胀性系数； ——节流件开孔直径，m； ——直径比， ——管道内径，m； ——被测流体密度，㎏/m； ——差压，Pa； 三、特点 1. 结构简单,安装方便，应用广泛，主要用在高精度流量测量场合。 2. 喷嘴的压力损失小，要求直管段长度短。 3. 性能稳定，可靠性高。 4. 可耐高温高压、耐冲击。 5. 耐腐蚀性能比孔板好，寿命长。 6. 弧形结构设计可测量各种液体、气体、蒸汽等介质。 7. 精度高、重复性好、流出系数稳定。 8. 可用各种材料制作，运用于各种性能实验场合。 四、主要技术参数 1. 取压方式：喉部取压法 2. 公称通径范围：10mm≤DN≤630mm 3. 孔径比范围：0.25≤β≤0.5 1. 雷诺数范围：1×104≤ReD≤1×107 2. 公称压力：PN≤36MPa 3. 参照标准：GB/T2624-2006、ASME PTC 6-2004及ASME PTC 19.5-2004 4. 安装方式：法兰对夹安装、固定环型安装、焊接安装 五、结构形式 ASME喷嘴根据制造分为不带扩散段和带扩散段的结构。结构形式如下表：
六、型号标记方法：BF-APZ-DN□ ASME喷嘴流量计 BF——基本型号；-APZ——ASME喷嘴流量计 DN□——公称通径（㎜）例如DN200，为公称通径200㎜。 七、ASME喷嘴的校验及标定方法 ASME喷嘴的标定是在标准试验台上进行，流量测量装置包括上游管道、下游管道、稳流栅和流量喷嘴及4个标准取压孔。标定时采用高精度容积水箱测流量，用高精度的差压传感器测量差压，用高精度温度传感器测温，然后将试验数据整理、计算得出喷嘴喉部雷诺数和流出系数的对应关系**拟合成关系曲线供热力性能试验采用。
|
