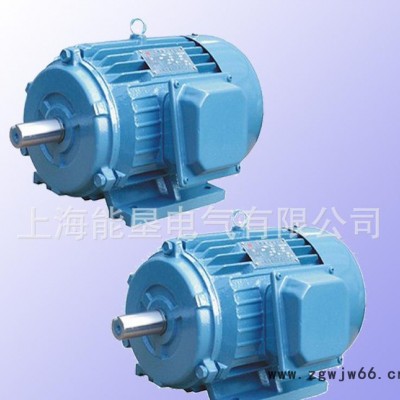

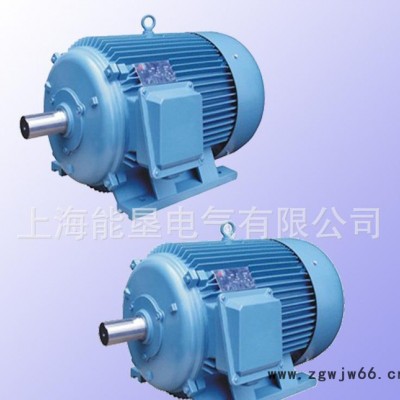

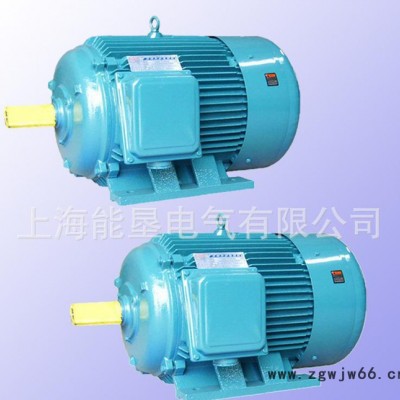

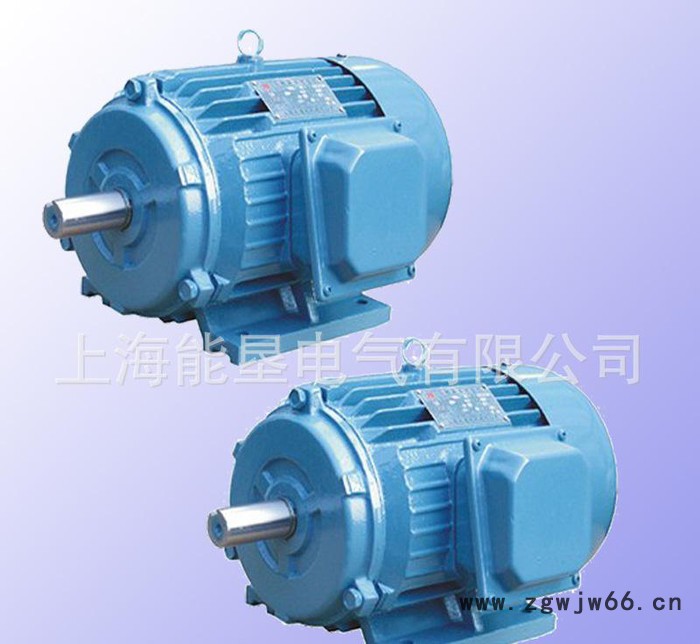

供应上海能垦YD160L-8/6 6/8KW变极多速三相异步电动机

 YD双速电机的详细描述：
    电机的变速采用改变绕组的连接方式，也**是说用改变电机旋转磁场的磁极对数来改变它的转速。

  双速电机(风机),平时转速低,有时风机**高速转，主要是通过以下外部控制线路的切换来改变电机线圈的绕组连接方式来实现。

  1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；

  2、在定子槽内嵌有两个不同极对数的独立绕组；

  3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。

接触器控制的双速电动机电气原理图

一、双速电动机简介
  双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

  根据公式；n=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。

  此图介绍的是**常见的单绕组双速电动机，转速比等于磁极倍数反比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从2p＝2变为2p=1。

  ∴转速比＝1／2二、控制电路分析
  1、合上空气开关QF引入三相电源

  2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。

  3、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转／分。KM2的辅助常开触点断开，防KM1误动。

  4、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。

  5、此控制回路中SB2的常开触点与KM1线圈串联，SB2的常闭触点与KM2线圈串联，同样SB3按钮的常闭触点与KM1线圈串联，SB3的常开于KM2线圈串联，这种控制**是按钮的互锁控制，保证△与YY两种接法不可能同时出现，同时KM2辅助常闭触点接入KM1线圈回路，KM1辅助常闭触点接入KM2线圈回路，也形成互锁控制。
