| 材质 | 不锈钢 |
|---|---|
| 工作温度 | 常温 |
| 工作压力 | 1公斤以上 |
| 规格 | 1/4 3/8 1/2 3/4 |
| 介质 | 液体 |
| 适用范围 | ●阳极处理●混合●电渡●污泥处理●涂漆●剥离●电导●磷酸盐化 |
| 安装型式 | （DN10）316,1寸304,1/2（DN15）316,1寸316,3/8（DN10）304,3/4（DN20）316,1/4（DN8）304,1/4（DN8）316 |
| 型号 | XR-1/4-SS |
| 加工定制 | 否 |
设计特性：

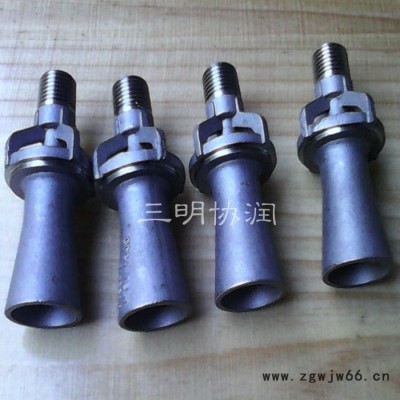

混流喷嘴又称液体容器混合器，是根据Berboulli射有引力原理，用合理的几何曲面参数设计面成，能形成大流量的循环，具有防止堵塞的喷射孔。当高速的液体经过喷嘴时带动发其周围的液体进入喷射形成循环，这部分液体与泵出的溶液混合从而提高了循环的溶液总量，喷嘴能产生4:1 的流率比率，所以装有混流喷嘴的小型泵能用于大容量的流体循环，而节省各方面的能耗。
混流喷嘴的排布：
在大型溶液槽中，环形排布比单一排布有更高的混合效率。喷嘴应尽可能的安置于容器底部以达最大的流通率。
混流喷嘴能使小型泵的循环流率提高4：1的比率，有效防止沉淀，实现溶液的均匀混合。
混流喷嘴是根据Berboulli射流引力原理，采用合理的几何曲面参数设计而成，它和泵、管路一起共同构成完整的液体喷射搅拌系统。
工作时，液体在泵压力作用下进入混流喷嘴并达到高速运动，通过流体动量交换，在引导口周围形成低压区域，由于区域的压力差以及液动量作用于被吸引液体，使之高速工作射流和被吸引流体共同以1：4流体输量进入混合扩散段喷射出来，达到溶液无空气混合搅拌.
■ 实现溶液无空气混合搅拌,减少溶液氧化分解
■ 强化溶液循环紊流运动,提高溶液混合效果
■ 促进溶液均匀度,提高工件表面处理质量 工件表面处理质量
材料特性
混流喷嘴采用不锈钢压铸成型，具有极好的耐化学物质腐蚀和耐老化性能，耐高温高压。
外型尺寸
型号 | 入口 | L(毫米) | D(毫米) | d(毫米) |
G40 | 1/4 | 98 | 50 | 32 |
G80 | 3/8 | 112 | 55 | 36 |
G110 | 3/4 | 168 | 75 | 52 |
性能数据
喷嘴 | 入口 | 输出流量(升/每分钟) | ||||
1.0巴 | 1.5巴 | 2.0巴 | 3.0巴 | 4.0巴 | ||
G40 | 1/4 | 20 | 25 | 30 | 38 | 45 |
G80 | 3/8 | 40 | 50 | 58 | 74 | 88 |
G110 | 3/4 | 60 | 72 | 84 | 104 | 118 |
