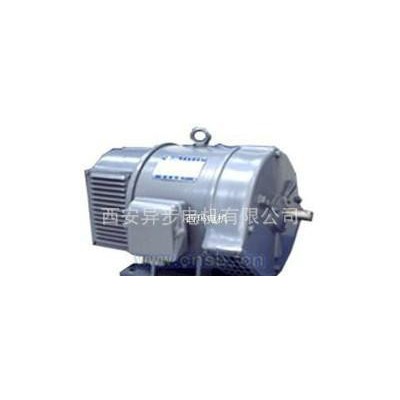

电机Z2-42 2.2KW 1500r/MIN直流电动机型号

Z2系列小型直流电机电机Z2-42 2.2KW 1000r/MIN直流电动机型号

一、西安电机厂Z2系列小型直流电机概述：

     1.Z2系列小型直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列小型直流电机。
     2.Z2系列小型直流电机共分11个机座号，每个机座号有两种铁心长度，制造有直流电动机、直流发电机、直流调压发电机三种，适用     于一般正常的工作环境。电动机作一般传动用，发电机作为一般直流电源用，调压发电机作蓄电池组充电用。
     3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。
     发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。
     西安电机厂的他激励磁电压制成有110伏或220伏二种。
     西安电机厂直流电机额定电压110伏的仅有他励电压110伏一种。
     4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（TH）直流电机。
     5.西安电机厂Z2系列直流电机型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如 Z2 -11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。

二、电机Z2-42 4KW 1500r/MIN直流电动机型号西安电机厂Z2系列直流电机结构型式
     1.直流发电机或直流调压发电机仅制造卧式，机座带底脚的一种。

      2.直流电动机可制成下表所示的结构型式。
      结  构  型  式 代号 电机型号
      卧式机座带有底脚 B3（D2） Z2-11~112
      卧式机座带底脚，端盖有凸缘 B35（D2/T2） Z2-11~82
      卧式机座不带底脚，端盖有凸缘 B5（T2） Z2-11~62
      立式机座不带底脚，端盖有凸缘（轴伸向下） V1（L3） Z2-11~112
      立式机座带有底脚，端盖有凸缘（轴伸向下） V15（L3/D2） Z2-11~82

三、西安电机厂Z2系列直流电机电机Z2-42 4KW 1500r/MIN直流电动机型号
      1.西安电机厂Z2系列直流电机可用三角皮带、正齿轮或弹性联轴器进行传动，不使电机轴承受轴向推力。
      2.西安电机厂Z2系列直流电机可在正转或逆转情况下正常工作。
四、西安电机厂Z2系列发电机及调压发电机
      1.Z2系列发电机及调压发电机的旋转方向自换向器端看去为顺时针方向，根据使用要求亦可制成逆时针方向旋转的发电机或调压发电     机。
      2.Z2系列发电机及调压发电机根据订货要求可制成与Y系列三相异步电动机配套成的发电机组成套供应。
      3.调压发电机的额定功率为平均电压（对110/160伏的为135伏，对220/320伏的为270伏）时的功率，当电压高于平均电压时其输出功率不大于额定功率，当电压低于平均电压时其输出电流不大于额定电流。

五、电机Z2-42 4KW 1500r/MIN直流电动机型号订货须知
      订货时须注明电动机的型号及具体规格（包括励磁方式、旋转方向、出线盒位置、是否双轴伸、结构型式等），例如Z2-62 13千瓦    220伏1500转/分他激电动机，他励电压220伏，卧式机座带底脚，端盖有凸缘。
      配套的异步电动机、变阻器等附件，电刷、刷握等备件的供应，或有特殊要求（如供湿热带地区使用）和须外文说明文件者应在订货合同中注明。
