NSP783电动机保护测控装置

、

第 第 1 章 章 概述 概述
1.1  应用范围
NSP788 线路保护测控装置适用于 110kV 以下电压等级的非直接接地或经小电阻接地系统中的
线路、馈线保护测控装置，即可分散安装到开关柜、又可采用集中组屏的方式安装在控制室。
1.2  功能配置
1.2.1  保护功能
1)  三段可经复压和方向闭锁的过流（其中第 III 段可设为反时限方式）
2)  两段零序过流（零序电流可自产也可外加）
3)  过流加速
4)  零序过流加速（零序电流可自产也可外加）
5)  过流充电保护
6)  零序过流充电保护（零序电流可自产也可外加）
7)  过负荷告警
8)  低周减载
9)  低压减载
10) 三相一次重合闸
11) 小电流接地选线（零序电流可自产也可外加）
12) 同期合闸功能（遥控合闸或手动合闸）；
13) 逆功率保护
14) FC 过流闭锁
15) 低压解列
16) 母线 PT 断线告警
17) 线路 PT 断线告警
18) 独立的操作回路
19) 故障录波
1.2.2  测控功能
1)  遥测：Ua、Ub、Uc、Uab、Ubc、Uca、Ia、Ib、Ic、P、Q、F、COS、3I0、3U0 等基本量。
2)  遥信：当地遥信：42 路，可通过改变扩展板扩展到 58 路；
3)  遥控：6 路硬接点输出遥控，1 组固定为断路器分/合闸，另 5 组可用于对刀闸的控制；
1.2.3  辅助功能
  自检功能
  直流掉电告警
  硬件回路在线检测
  事件记录包括 512 次开入变位报告, 512 次自检报告和 512 次操作报告
  扰动记录包括 120 次故障报告和 120 次故障录波（扰动记录格式同国际标准的 COMTRADE 文
NSP788 线路 保护 测控装置技术使用说明书
2
件兼容）
  支持多种对时方式：分脉冲（1PPM），秒脉冲（1PPS）， IRIG-B 码和 IEC61588 网络对时
1.2.4  通信功能
  3 个以太网接口支持 IEC 61850 或 IEC 60870-5-103 规约
  1 个 RS-232 通信串口用于打印
  1 个 RS-485（EIA）差分总线接口用于对时信号输入
  1 个以太网口可以同辅助软件 NSRTools 连接用于测试和配置装置
1.3  产品特点 点
  采用高性能的硬件平台，32 位 RISC 双核 CPU，**大 2400MIPS 的运算能力，16 位高精度
AD 采样，功能强大。
  以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
  封闭、加强型单元机箱抗振动，多层屏蔽抗强干扰设计，适应于特别恶劣环境。6U 机箱可分散
安装于开关柜上运行。
  模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简
单可靠、无零漂，调试维护工作量低。
  大屏幕液晶显示、直观友好的界面菜单、信息详细直观，操作、调试方便。
  单元化设计、模块化结构，可扩充性强。
  装置配置完备的保护段和出口，充分发挥微机保护的优点，极大地方便用户使用。
  高速 40 点采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告
和事件记录的实时整理。
  遥控操作断路器和软压板，并作遥控操作记录及统计。
  高达 19 次的谐波分析功能。
  完善的装置自检策略。
NSP788 线路 保护 测控装置技术使用说明书
3
第 第 2 章 章 技术参数 技术参数
2.1  电气参数
2.1.1  交流输入
1.  交流电流 交流电流
额定频率  50Hz
相序  ABC
额定电流 (In)  1A  5A
线性范围  20A  100A
连续过载能力
10s 过载能力
1s 过载能力
动稳定电流 (半波值)
2In
10In
40In
100In
2In
10In
40In
100In
额定电流下的功耗  < 0.5 VA/相 < 1 VA/相
2.  交流电压 交流电压
额定电压 (Un)  100V/√3  100V
线性范围  130V  130V
连续过载能力
10s 过载能力
1s 过载能力
150V/1.5Un
200V
250V
150V
200V
250V
额定电压下的功耗  < 0.5 VA/相 < 0.5 VA/相
3.  直流电源 直流电源
额定电压  110V DC， 220V DC
输入范围  80%~120%
纹波  按 GB/T17626.17（ IEC61000-4-17），**大为直流电压值的 15%
电压跌落及直流中断  按 GB/T7261-2008 中 10.4 的规定，直流电源中断 50ms、电压缓
升缓降符合标准验收准则。跌落 60%可保证 500ms 装置不会重启
静态功耗  <15W
动作时功耗  <25W
4.  开关量输入 开关量输入
额定电压  110V DC  220V DC
动作电压  77V DC  154V DC
返回电压  60.5V DC  121V DC
**大允许电压  150V DC  300V DC
耐压水平  2kVac
5.  开关量输出 开关量输出
NSP788 线路 保护 测控装置技术使用说明书
4
输出接点分类  跳闸  中央信号  事件记录等
输出形式  干接点
额定电压  250Vac/dc  250Vac/dc  250Vac/dc
开触点耐压  >1000Vac rms
接通电流  8A  8A  5A
过载能力 (200ms)  50A
动作时间 (典型/**大)  5ms/10ms  10ms/15ms  5ms/10ms
返回时间 (典型/**大)  8ms/10ms  8ms/10ms  8ms/10ms
接点抖动时间  <1ms <1ms <1ms
断弧能力 (at 250Vdc)
0.4A 纯阻性
0.2A 阻抗性
(L/R=40ms)
0.4A 纯阻性
0.2A 阻抗性
(L/R=40ms)
0.2A 纯阻性
0.05A 阻抗性
(L/R=40ms)
带载机械寿命
空载机械寿命
100，000 次
10，000，000 次
100，000 次
10，000，000 次
100，000 次
10，000，000 次
2.1.2  机械结构

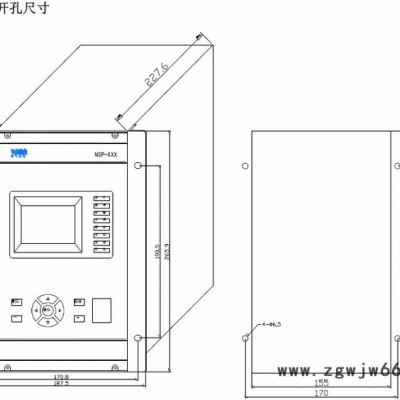

机械尺寸 (宽×高×深)  170.8mm×266mm×227.6mm (6U 高机箱)
安装方式  嵌入式安装
开孔尺寸 (宽×高)  155mm×267mm， M6 螺丝
颜色  银灰
机箱材料  铝合金 6

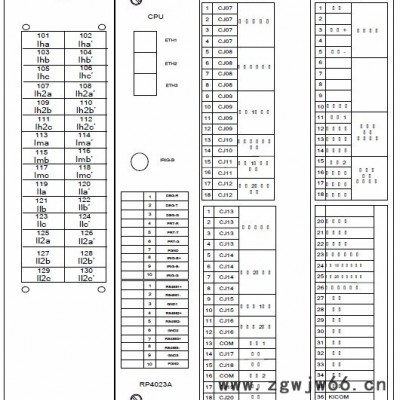

接线端子位置  装置背面
重量  大约 5kg
防护等级：按 GB 4208 外壳防护等级（IP 代码）（IEC60529）
前面板  IP40
装置侧面  IP51
后面板  IP20 确保具有电击防护功能
上下底板  IP40
2.1.3  环境条件参数
遵循标准  GB/T 14047（IEC 60255-6）、GB/T 15145
工作温度范围  -25°C~+55°C
贮存运输温度范围  -40°C~+70°C
正常工作相对湿度  5%~95%， 设备内部既不凝露，也不结冰
大气压力  70kPa~106kPa
海拔  <3000 米
2.1.4  通信端口
通信端口 通信端口 (与 与 RTU/SCADA)
以太网 以太网  电介质
端口个数  3
接口形式  RJ-45
传输速率  100Mbits/s
传输标准  100base-TX
NSP788 线路 保护 测控装置技术使用说明书
5
传输距离  <100m
通信规约  IEC 60870-5-103 或 IEC 61850
光介质
(可选)
端口个数  3
接口形式  ST
传输速率  100Mbits
传输标准  100base-EFX
传输距离  <2000m
光纤类型  多模光纤
波长  853/1310nm
光纤尺寸  62.5/125μm (芯径/外径)
通信规约  IEC 60870-5-103 or IEC 61850
调试端口 调试端口 ( 通过辅助软件与 PC)
以太网电口
端口个数  1
接口形式  RJ-45
传输速率  100Mbits/s
打印端口 打印端口 ( 与打印机)
RS-232 (EIA)
端口个数  1
波特率  4800bps 、 9600bps、19200bps
打印机型号  EPSON ® 300K+II printer
对时端口 对时端口 (与 与 GPS)
RS-485 (EIA)
端口个数  1
传输距离  <500m
**大负载容量  32
对时标准  PPS，PPM， IRIG-B
