测量范围 | 0-100000m3/h |
---|---|
产地 | 无锡 |
工作温度 | ≤70℃ |
工作压力 | 1.6MPa |
公称通径 | DN15-DN200 |
精度等级 | 0.005 |
类型 | 差压式流量计 |
适用介质 | 氨气,蒸汽,油品,液体,液化气,氧气,水,弱酸碱介质,气体,空气,高纯气体,低腐蚀性气体,氮气,柴油 |
品牌 | 无锡锐文 |
型号 | 孔板流量计 |
加工定制 | 是 |

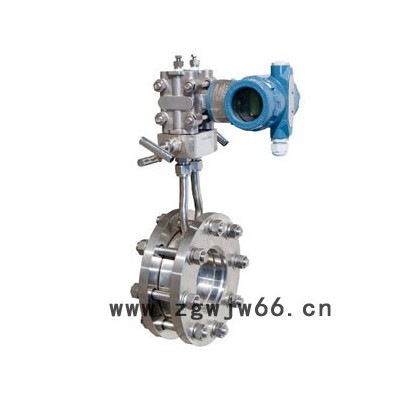

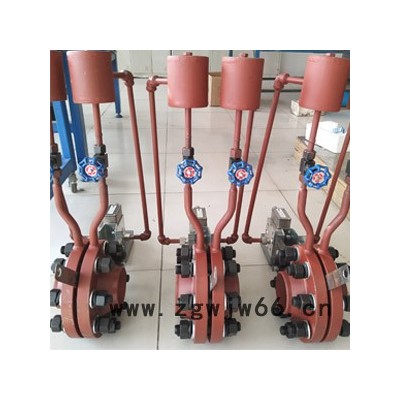

一、产品概述 RWLG系列孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用图1所示,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
图1 二、工作原理 介质满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以可以通过测量压差来衡量流体流量的大小图2所示。这种测量方法是以流动连续性定律为基准的。
图2 三、用途、特点及适用范围 1、用途:节流式差压流量计由三部分组成:节流装置、差压变送器和流量积算仪。节流装置是直接安装于管道上的一次元件,差压变送器和积算仪属于二次元件。它主要用于流经管道各种气体(纯净的或含粉尘的)、蒸汽(饱和或过热)和液体(导电或不导电;强腐蚀性;粘稠或含有微小颗粒脏污)流量。可直接测量体积流量或质量流量。 2、差压式流量计(标准孔板)的使用条件、特点及适用范围 a、使用条件: 1、在测量段,流体必须充满圆管,并连续不断地流经节流装置; 2、流体在物理上和热力学上必须是均匀的单相流体; 3、节流装置所测得流体必须是稳定流,或可看作是稳定的缓慢变化的流体,不适用于脉动流和临界的流量测量; b、特点及适用范围: 1、标准节流装置无须实流标定即可保证其测量精度。 2、适用被测介质非常广泛,几乎可用于所有气体、蒸汽和液体的流量测量; 3、适用直径比β为0.22~0.75,雷诺数ReD≥5000 管道直径DN50~1000mm,允许外推到5000mm。β=d/D,d—孔板开孔直径;D—管道实际内径 4、使用压力可高达32MPa,也可用于负压; 5、介质温度范围:-30℃~+650℃; 6、智能型差压式流量计采用智能差压变送器,可根据被测对象流量的变化,通过按键或通讯方式现场设定差压值(规定范围内),从而改变流量范围,使系统流量范围度大大拓宽; 7、无可动部件,机构安全可靠,使用、操作简单、易掌握,免维修; 四、分类及结构简图
法兰夹装方式分类: 1、焊接式 2、法兰夹装式
取压方式分类: 1、角接钻孔取压; 2、角接环室取压 3、法兰取压; 4、径距取压;

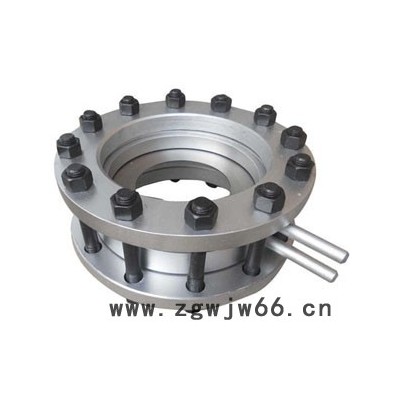

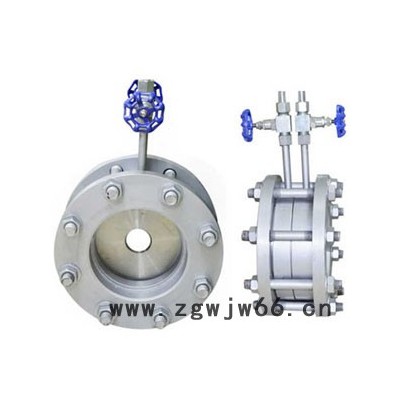

结构及简图: 标准环室孔板节流装置结构图,图3所示 1、法兰 2、导压管 3、前环室 4、节流件 5、后环室 6、密封垫片 7、螺栓 8、螺母
图3
各种标准孔板结构及简图,见图4
图4
五、安装技巧
正确安装有利于计量精度、稳定性,对孔板流量计是至关重要的。 1、安装前务必先核准现场工况条件,确认节流装置计算书的所有参数与安装点工况条件参数完全相同后,才可进行安装,否则必须进行必要的修正或补偿。 2、方向:节流装置的孔板提柄上或法兰外圆面上分别有“+”、“-”号,“+“为上游侧(迎着流体过来的方向),不得装反。 3、插入深度:环室取压孔板,插入深度为管道与环室之间距离为2~5mm,但不能将管道顶到环室,否则管道受热膨胀便会顶坏环室。钻孔取压孔板,突入孔板内的管道,任何一点不得挡住取压孔。 4、系统吹扫:节流装置安装完毕既应吹扫,此时应先将节流件(孔板片)拆下,以免管道内杂物刮伤孔板片或堵塞引压管,待吹扫完成后再装好,方向为流体流动方向与孔板上的箭头同向。注意拧紧以保证密封。 5、调零:吹扫安装完成后,将三阀组中间阀开启,此时差压值应为零,如果不是,就必须要归零,方法是按住左下角按键不动20秒钟,松开后即可。 6、然后将三阀组中间阀慢慢关闭(必须关严),正负引压管上部的截止阀全部开启,孔板即可正常工作。 7、安装同轴度要求:节流件与管道必须同心,偏心距离不大于0.0025D,用户在焊接操作时应予注意或采取必要的措施。 8、孔板一般都要配合差压变送器使用,导压管与差压变送器连接时要注意正负压不要装反,“H”为正,“L”为负; 9、正负取压口引出的导压管在任何情况下都要保持平行;
10、如必须装调节阀,则建议把调节阀装在下游计算书上要求的直管段长度之后。 11、被测介质为气体或蒸汽且温度和(或)压力有较大波动时,应进行温度和(或)压力补偿。压力变送器装设在上游1D处,热电偶装设在下游1D处。 12、在差压讯号管线上不得有可能积留液体或气体的袋形空间,如不能避免时,应装设集气器(或排气阀)和沉降器(或疏水器)。 13、变送器零点漂移也会引起测量误差,使用过程中应定期对差压变送器进行校准。 14、差压管线应有支架,以避免振动和有力作用在差压计上。 15、节流装置现场吊装时,严禁用铁丝、钢丝、吊钩穿入节流件喉部孔径,以防止锐口损伤,影响精度; 16、节流装置使用一段时间后,由于液体中有固体颗粒,气体中有液体小滴或其它杂质,尖锐的入口将被磨钝,从而使流出系数增大,造成附加误差,此时应考虑调换节流件;另外,节流装置长期使用后,在孔板上游侧下角容易堆积污物,这会使流出系数变化,因此要定期检查,排除污物。 17、导压管:导压管的材质应按被测介质的性质和参数而定,其内径过小和长度太长会使信号严重滞后或失真,
六、产品选型
型号 | 型谱说明 | ||||||||
RWLG | 企标 | ||||||||
| LG | 流量节流装置 | |||||||
| 代号 | 取压方式 | |||||||
H | 角接环室取压 | ||||||||
Z | 角接钻孔取压 | ||||||||
F | 法兰取压 | ||||||||
J | 径距取压 | ||||||||
| 代号 | 节流装置说明 | |||||||
K | 标准孔板 | ||||||||
| 代号 | 公称压力 | |||||||
-0.6 | 0.6 | ||||||||
-1 | 1 | ||||||||
-1.6 | 1.6 | ||||||||
-2.5 | 2.5 | ||||||||
| 代号 | 公称口径 | |||||||
DN10 | DN10~DN50(螺纹、法兰) | ||||||||
DN50 | DN50~DN800(法兰) | ||||||||
| 代号 | 法兰材质 | |||||||
C | 碳钢 | ||||||||
P | 不锈钢 | ||||||||
H | 合金钢 | ||||||||
| 代号 | 介质 | |||||||
1 | 液体 | ||||||||
2 | 气体 | ||||||||
3 | 蒸汽 | ||||||||
| 代号 | 附件 | |||||||
N | 不含附件 | ||||||||
F | 配三阀组等 | ||||||||
I | 配含F及变送器(附件根据介质、要求选配) | ||||||||
DC | 配含F及多参量变送器 | ||||||||
O | 用户指定配置附件 |
七、产品价格
孔板流量计价格是每个厂家都非常关注的话题。网上报价参差不齐,有高价、低价。但决定价格的因素太多,与介质、压力、量程、材质有关,比如,DN50孔板流量计一套的价格2800元/台,但是由于取压方式不同,材质不同会导致价格有偏差!厂家提供的参数越准报价就越准。
