| 供料方式 | 压送式 |
|---|---|
| 类型 | 胶衣喷枪 |
| 品牌 | 美国ES-G100 |
| 型号 | ES-G100 |
《美国胶衣喷枪》说明书
一、产品简介：
我公司经销（批发）的美国ES-G100树脂、胶衣专用喷枪是一种体型轻巧，操作容易，维护简便，性价比高，相比较传统或HVLP喷枪，喷吐速度更快并且清洗时间更短，是最为理想的树脂、胶衣专用喷涂工具，全球有数以万计的用户正在使用。

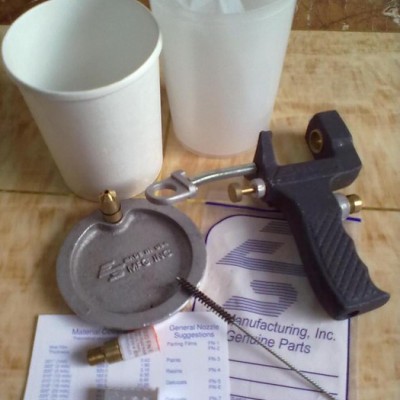

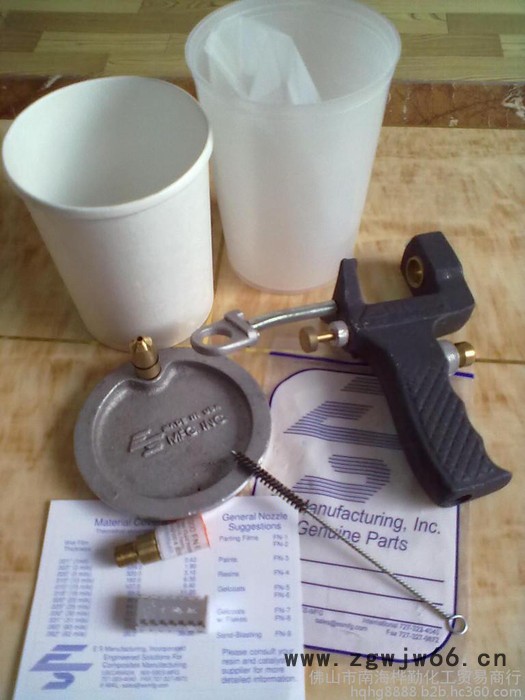

手提式喷枪结构简单，主要由三部分组成：
1、枪体：枪机、气量控制阀、壳体、弹簧钩；
2、枪头：喷嘴、密封圈；
3、料杯：塑料杯、金属杯盖。
二、安装步骤：
1、准备一台5公斤压力的空气压缩机；
2、由空压机出口处连接气管（经油水分离器和压力表）至枪体底部接头处拧紧，即安装完毕；
3、检查所有的接头处，确保所有的接头已安全拧紧。
三、操作方法：
1、准备工作：
●根据所用原材料的性能，选择型号合适的喷嘴（供选择的喷嘴型号1～8号，从小
到大，口径尺寸：0.81mm～6.2mm）
●检查密封圈是否完好，如有破损，需更换新密封圈；
●在喷头与喷气口，枪机与枪体及杯盖与料杯等连接处涂上润滑油。
准备完毕，按如下步骤进行操作
2、操作步骤：
●将杯盖盖在装满原料的料杯上，并压紧杯盖；
●将喷嘴用力插入喷枪前的喷气口内，直到喷嘴露出喷气口；
●握住枪柄，扣住枪机，空气自喷气口喷出。
注意：在进行上述步骤时，喷嘴应始终朝上，以防喷嘴漏料。
●将枪体下倾，原料喷出，调节控制阀，使原料雾化达到最佳状态；
●将枪嘴对准模具表面，即可进行喷射生产。
建议：在喷射时，枪头与模具表面成90度角。
注意：在喷射过程中，切记不要将喷嘴接指向自己和他人，以免误伤。
●停止喷射时，将枪头上扬，同时松开枪机，以免原料流出；
●用清洗液将枪体、枪头、料杯洗净、涂上润滑油，以备下次使用。
四、故障及解决方法：
| 故障 | 原因 | 解决方法 |
| 喷枪不出料 | 1）原料粘度过高 | 1）稀释原料 |
| 2）喷嘴口径小 | 2）更换大口径喷嘴 | |
| 3）金属杯盖小孔堵塞 | 3）清理小孔 | |
| 4）料杯有漏料现象 | 4）更换不合适的料杯或将杯和杯盖压紧 | |
| 5）喷嘴上扬 | 5）调节喷嘴至合适位置 | |
| 6）气量控制阀关闭 | 6）调节控制阀使原料雾化达到最佳状态 | |
| 雾化不良 | 1）原料粘度过高 | 1）稀释原料 |
| 2）气压较低 | 2）调节气压 a）调节稳压压力（建议安装稳压表） b）调节控制气量阀 | |
| 3）喷嘴口径过大 | 3）更换小口径喷嘴 | |
| 4）空气管路过长、过细 | 4）缩短长度或加大气管内径 | |
| 5）空气压缩机气压过低 | 5）加大空压机压力 |
五、配件相关规格：
| 型号 | 外径︳ | 内径 | 价格(元) |
| 型号 | 外径 | 内径 | 价格(元) |
| 1#喷嘴 | 2.8mm | 0.81mm |
| 5#喷嘴 | 6.0mm | 4.0mm |
| |
| 2#喷嘴 | 3.5mm | 1.5mm |
| 6#喷嘴 | 7.0mm | 5.0mm |
| |
| 3#喷嘴 | 4.5mm | 2.5mm |
| 7#喷嘴 | 7.2mm | 5.6mm |
| |
| 4#喷嘴 | 5.0mm | 3.0mm |
| 8#喷嘴 | 8.0mm | 6.2mm |
|
六、喷枪零件表：
| 编号 | 名称 | 数量 | 单价(元) |
| 编号 | 名称 | 数量 | 单价(元) |
| 1 | 枪体 | 1 |
| 11 | 螺母 | 1 |
| |
| 2 | 密封圈 | 3 |
| 12 | 螺栓 | 1 |
| |
| 3 | 密封圈 | 1 |
| 13 | 金属盖 | 1 |
| |
| 4 | 气动连接件 | 1 |
| 14 | 塑料杯 | 1 |
| |
| 5 | 密封圈 | 2 |
| 15 | 弹簧勾 | 1 |
| |
| 6 | 气动开关 | 1 |
| 16 | 弹簧 | 1 |
| |
| 7 | 密封圈 | 2 |
| 17 | 螺栓 | 1 |
| |
| 8 | 喷嘴连接件 | 1 |
| 18 | 气量调节阀 | 1 |
| |
| 9 | 喷嘴 | 1 |
| 19 | 密封圈 | 1 |
| |
| 10 | 密封圈 | 1 |
| 20 | 连接件 | 1 |
|
