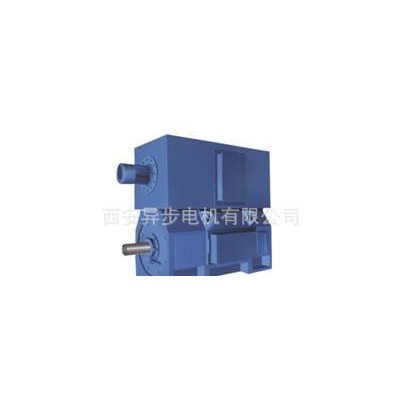

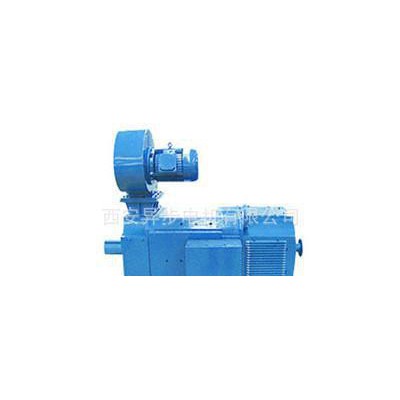

ZSN4系列直流电动机

ZSN4系列直流电机

一、特点和用途：
    ZSN4系列直流电动机是在Z4系列直流电动机的基础上，按水泥回转窑负载的工况特点开发的专用系列产品。
    本系列电机采用八角形结构，定子空间利用率高，定子磁轭为叠片式，能承受脉动电流与较高电流变化率的工况。电机若用三相全控桥式整流电源，则可不外接平波电抗器。电机采用F级绝缘结构，使电机具有较大的容量。根据水泥回转窑的特殊工况，按电动机的起动转矩可达2.5倍额定转矩的要求，进行设计制造。采用管道通风的冷却方式，使电动机能在粉尘较大的恶劣环境中，安全可靠的运行。


    二、型号说明：
    ZSN4-280-11B：“Z”表示直流电动机，“SN”表示水泥回转窑，“4”表示第四次系列设计，“280”表示电机中心高（mm**个“1”表示电枢铁心长度代号*，第二个“1”表示端盖代号**，“B”表示带补偿绕组***。
    注：*铁心长度由长到短的代号顺序为3、2、1、09、08、07。
     **数字1、2表示短、长端盖。
     ***315、355机座号均带补偿绕组，“B”可不加。
    三、电机性能：
    1.电机在下列使用条件应能额定工作：
    1.1.海拔不超过1000m。
    1.2.进入电机的冷却介质温度不超过40℃。
    1.3.电动机为连续工作制(S1)。
    1.4.电动机电枢回路和励磁由静止整电源供电，也可用直流发电机组供电。
    1.5.对管道通风冷却的电机，其风量风压应满足下表的规定，进风口在电机非换向器侧端盖上。
    机座号 风量（m3/h） 静压（Pa）
    ZSN4-225 2880 1400
    ZSN4-250 3000 1400
    ZSN4-280 4000 1600
    ZSN4-315 4680 1600
    ZSN4-355 5200 1600

    2..电机绝缘等级为F级。
    3.电动机电枢额定电压为440V，也可根据用户要求派生出400V、220V或其他电压：低电枢电压为恒转矩调速，在电枢电流连续条件下，电机**低转速可达20r／mm，此时仍能维持额定转矩，转速平稳。
    4.电动机额定励磁电压为180V，其他励磁电压也可派生。为确保励磁系统绝缘可靠，在断开励磁回路时，需在励磁绕组二端并联一个释放电阻，以防止自感电势。在励磁电压为180～220V时，其值约为7倍励磁绕组冷态电阻值。若励磁电压为320～370V，其值约为5倍。
    5.技术数据表内的效率值为额定功率、额定电压和额定转速时的效率，它包括励磁损耗，但不包括通风装置所需的功率。
    6.ZSN4-225电机不带补偿绕组，但带串励绕组。
    7.电机提供有接地标志的接线柱。
    8.本系列电机性能均符合**标准GB755—87《旋转电机基本技术要术》及部颁标准JB6316—92《Z4系列直流电动机技术条件》，也可按国际电工委员会标准IEC34-l的要求考核。
    四、结构简介：
    1.电机的冷却方式和外壳防护等级见下表：
    冷却方式 单管进风（IC17） 双管进出风（IC37）
    防护等级 IP23S IP44
    2.电机安装形式：卧式底脚安装(1MB3)。电机可制造成单轴伸或双轴伸，单轴伸电机在非传动侧可配装测速发电机或其它测速装置。
    3.若用户需要，电机的定子绕组里可埋置热敏电阻或其它过热保护元件。
    4.出线盒位置从传动侧看在机座右侧，若用户需要也可在机座左侧或上方。
    五、订货须知：
    1.订货前请先查阅产品介绍，确定所需产品的型号规格等数据，在订货合同中注明电机型号、功率、电压、转速、励磁方式、励磁电压，及结构安装形式等数据。
    2.对产品有特殊要求时，如双轴伸、出线盒位置为反盒、带测速装置等，均须在合同中明确注出。
    3.如所需品种规格在本样本所列外，或另有其他特殊要求时，经双方协商同意后签定合同及技术协议。
