| 产地 | 辽宁 东港 |
|---|---|
| 产品认证 | DDBE |
| 工作电流 | 0.5A |
| 工作电压 | 220V |
| 极数 | 3P |
| 适用电机功率 | 50KW |
| 操作方式 | 全自动操作 |
| 品牌 | DDBE |
| 型号 | 801（SDB）-10ZSL |
| 加工定制 | 否 |
电动机保护器，对电动机单相，过流，漏电，全方位保护。

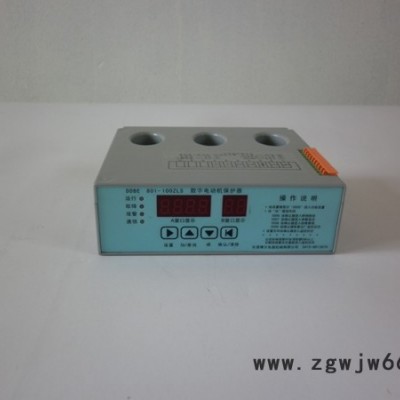

本公司供应智能电机保护器，品牌DDBE，型号801（SDB）-10ZSL。参数为：工作电压220V/V，工作电流1A。质量保证，欢迎咨询洽谈。
不需要外配.时间继电器.中间继电器.电压表.电流表
由于实现了程序控制大大延长了交流接触器的使用寿命
本产品具有完善的启动保护特性和运行保护功能 一、星三角启动，减压启动在功率较大的笼型电动机启动控制中还是非常普遍，通常用的星三角启动，降压启动电路中主电路在设计上有一定的缺陷，经常发生接触器主触头烧毛、熔焊的故障，影响电路的可靠性在对主电路进行分析的基础上，现开发出DDBE
801系列电动机保护启停装置，本产品采用单片机技术，具有完善的保护功功能，并实现了Y-△启动、减压启动。无论是启动时断相、短路都能进行保护，运行时对电压、电流欠功率、过载、断相、三相不平衡进行实时监测显示保护。
??采用本产品的用户不需外配中间继电器、时间继电器、电压表、电流表，并且节省了电路连接线，提高生产效率，加强了可靠性使配电柜的生产更为方便节约成本，并且由于单片机的程序控制,减小了接触器主触头的烧毛熔焊现象,大大的延长了交流接触器的使用寿命。
?
二、控制选项：程序的第23项，设置为 00 减压启动，01 Y-△启动。启动时间为**6项 可在5S-90S设置。
三、控制过程：①星三角，按SB1，启动开始。继电器KM1，KM2吸合，启动时间到KM2释放，1秒后KM3吸合完
成启动过程.反馈点4、5为交流接触器KM1/KM3状态检测，如果交流接触器没有吸合2秒后停止
启动或运行。按SB2按钮停止KM1 KM2 KM3.
??? ②减压启动按SB1，启动开始，继电器KM1
KM2吸合启动时间到KM2释放，1秒后KM3吸合，2秒
后KM1释放完成启动过程。
本产品**大的特点是具有完善的保护功能的同时，还具有启动保护特性，具体的设计方案如下图：
