| 所在地 | 江苏南京 |
|---|---|
| 名称 | 变压器综保 |
| 品牌 | 国电南自 |

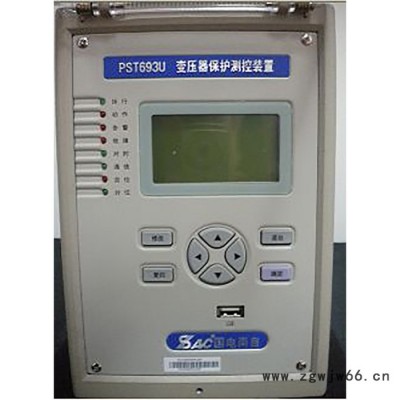

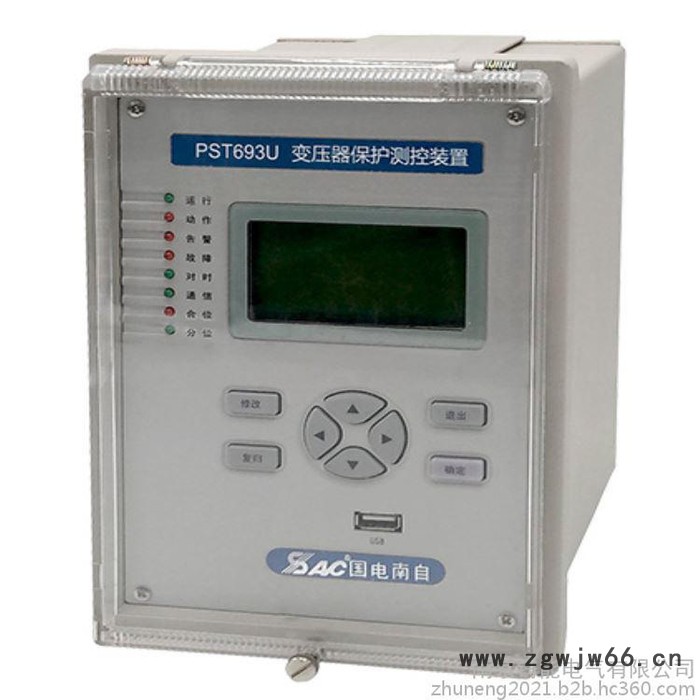

| 型号 | PST693 |
| 加工定制 | 否 |
PS690U 系列保护测控装置由线路保护，变压器保护，电容器保护，电抗器保护，备用电源自投，电动机保护等组成，可用于110kV 及以下电压等级的电网和发电厂厂用电系统。通过采用高性能32 位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
保护功能：
1 反时限过流保护
2三段式复合电压过流保护
3两段式定时限负序过流保护
4高压侧定时限零序过流保护
5低压侧定时限零序过流保护
6低压侧反时限零序过流保护
7过负荷保护
8 过电压保护
9低电压保护
10 非电量保护
11F-C 闭锁
12 I，U，P，Q，Cosφ ，有功电度，无功电度，14 路开关量采集
13. 4-20mA 输出（选配，订货时请声明）
14 GPS 对时（分脉冲，秒脉冲或IRIG-B 方式）
2 原理说明
2.1 三段式复合电压过流保护
当任一相电流大于定值且复合电压启动，经延时，装置跳闸。
复压启动元件功能：A 相电流经Uab、Uca 或负序电压启动，B 相电流经Uab、Ubc 或负序电压启动，
C 相电流经Ubc、Uca 或负序电压启动。若复压启动元件退出，则过流保护不需复压启动。
