材质 | 碳钢 |
---|---|
功率 | 22 |
温度范围 | 室温--300 |
主要用途 | 固化,加热干燥 |
品牌 | 南京腾阳 |
型号 | 电加热 |

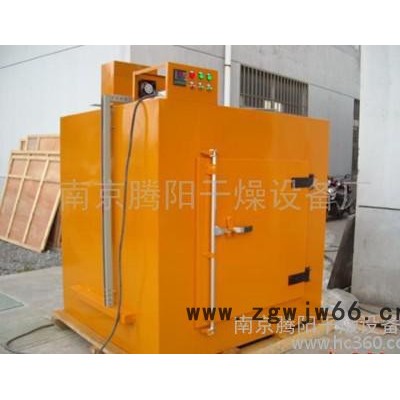

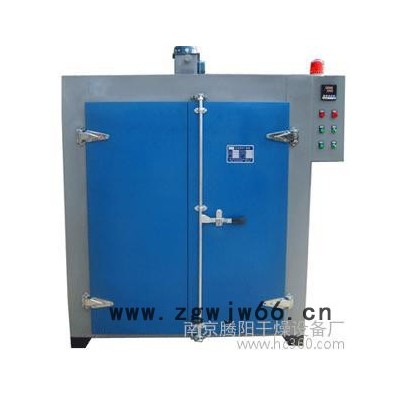

变压器烘箱主要用于变压器固化、电器绕组(线圈)后的(预)烘干、固化及机座与定/转子间的热套。根据所用绝缘漆的种类不同,我们有高安全节能型和节能型两大类型的烘箱供您选择。
类别 | THA-1 | THA-2 | THA-3 | THA-4 | THA-5 |
工作室尺寸(宽×深×高)mm | 1800×2000×1700 | 1800×2000×2000 | 1800×2600×1700 | 1800×2600×2000 | 1800×3000×2000 |
工作温度(℃) | 室温--250 | 室温——250 | 室温——250 | 室温——250 | 室温——250 |
工作电压/频率(V/Hz) | 3-380/50 | 3-380/50 | 3-380/50 | 3-380/50 | 3-380/50 |
加热功率(kw) | 36 | 45 | 58 | 65 | 90 |
温度均匀度(%) | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
温度波动度(℃) | ±1 | ±1 | ±1 | ±1 | ±1 |
换气量(M3/H) | 500 | 500 | 700 | 700 | 1000 |
溶剂排放能力(L/H) | 2.5 | 2.5 | 3.5 | 3.5 | 5 |
换热效率(%) | 80 | 80 | 80 | 80 | 80 |
我重量(T) | 2.5 | 3 | 3.5 | 3.8 | 4 |
性能特点
1、两套超温报警系统、低表面温度的翅片式加热器、全程/间歇大风量换气方式,确保了烘箱运行的安全性。
2、先进的热风循环系统保证了箱内良好的温度均匀性。
3、低导热系数**硅酸铝棉保温和独特的保温棉充填方式,确保了烘箱的保温性能。
4、独特的循环风换气方式和科学的换气匹配,加快了绝缘漆中溶剂的挥发速度,缩短了烘干时间。
5、大面积防爆门,即使有意外发生时也能使损失降到**低限度。
6、此系列烘箱标准配置的附件有:手动台车、滴漆盘、箱内及箱外轨道;选配的附件有:自动台车、绝缘电阻测试仪、温度记录仪、计算机集散控制系统等。
主要用途:
在干式变压器生产过程中,铁芯预热、线圈预干燥、线圈浸漆干燥、树脂固化等工艺过程非常关键,直接影响变压器的质量,因此对固化炉的温度均匀性、控制系统的可靠性要求非常高。YBDX系列变压器专用固化炉具有良好的温度均匀性、多种灵活的送风方式、成熟可靠的控制系统、美观的外表等优点,在全国干式变压器生产企业中,得到了广泛的应用。本公司在变压器制造行业拥有广大的客户,积累了丰富经验,可根据不同的产品、不同的工艺为客户提供多种加热方式、送风方式、工件输送方式、控制方式等等以供参考,为您选择出**的方案,从而使产品的干燥、固化效果达到**。主要性能:
●采用智能程序温控仪控温,PID参数自整定,固态继电器调功,无触点连续调节,自动完成烘干工艺全过程,能满足任何固化曲线的要求,操作简便,性能可靠;精选国内外电气控制元件,使固化炉的电控部分可靠性达到**优。
●在工艺温度范围内实现定时歇式性自动排气功能(根据用户要求选配)。
●可选取走纸记录仪、打印记录或无纸记录仪,对工艺全过程实行监控,对干燥、固化结果进行分析。
●根据所烘产品不同的摆放,选用合理的热风循环方式(顶加热垂直送风、底加热水平送风、侧加热垂直送风等)使工作室内温度更均匀,线圈干燥、固化效果更优。
●另设独立超温报警系统,温度异常时能切断加热电源,发出声光报警。
●可选配低压照明灯系统一套,门设观察窗,随时可观察工件固化状况。
●采用密封电热管加热,抗氧化、性能稳定、寿命长。
●底部铺设轨道,可根据所烘产品重量不同选用手动驱动、钝齿条驱动、辊排驱动、牵引小车驱动等不同台车驱动方式。
●根据用户现场使用情况,既可**近控制,多台固化炉亦可选配计算机集散控制系统,可集中实现多台固化炉控温程序的设定、温度曲线记录等功能,操作简单、方便、控制可靠。
●保温材料采用低导热系数**保温棉,节能效果明显。
可根据用户提出的各种技术要求另行设计制造。
您若需要定制非标准产品,可根据您的需要提出技术要求,以便我公司技术人员设计**配置,为您提供适用的产品。
具体可考虑如下项目:
工作室尺寸、温度参数、结构类型、加热源类型、热风循环型式、开门形式、减压门形式、进排气方式、控温方式、功率调节方式、温度记录方式、安全保护方式、控制柜形式、观察装置、各种接口、洁净要求、节能要求、环保要求。
技术参数:
型号 | TH-1 | TH-2 | TH-3 |
工作室尺寸(深×宽×高)mm | 2000×1500×2000 | 4000×1500×1800 | 3000×2000×2500 |
