| 产地 | 辽宁东港 |
|---|---|
| 产品认证 | CCC |
| 工作电流 | 0.5A |
| 工作电压 | 220V |
| 极数 | 3P |
| 适用电机功率 | 30KW |
| 操作方式 | 全自动操作 |
| 品牌 | DDBE |
| 型号 | 801 |
| 加工定制 | 否 |

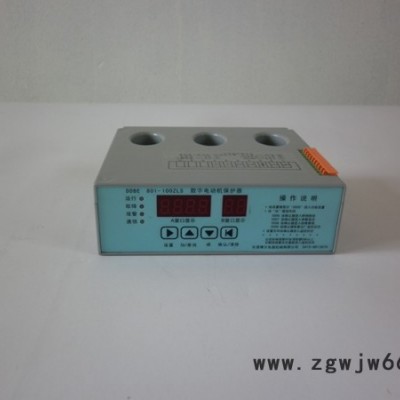

一、产品概述
FDB数字电动机保护装置(以下简称；保护器)是我公司在多年研制生产电动机保护器产品经验的基础上，结合现代高科技开发的新一代产品。电流可以在无源的情况下自由设定，它具有抗干扰能力强，工作稳定可靠，精度高，保护参数设定简便，智能化等特点。可以满足不同层次客户的需求。本机具有，过载，轻载，缺相，过压，欠压，堵转，短路，漏电闭锁，及三相不平衡保护和启动时间设定功能。
本产品的特点是具有完善的保护功能的同时，还具有启动保护特性.
二、技术参数
1、过电流保护特性：(1)设定电流的1.05-1.1倍过载动作时间7000-7500秒可设定。保护动作后自动复位，复位时间可设定。(2)1.06-1.2倍过载时间60-600秒可设定。保护动作后自动复位，复位时间可设定。(3)1.2-1.5倍过载时间30-60秒可设定。保护动作后自动复位，复位时间可设定。(4)1.5-2倍过载时间10-30秒可设定。保护动作后自动复位，复位时间可设定。(5)2-2.9倍过载时间5-20秒可设定。保护动作后自动复位，复位时间可设定。(6)3倍以上过载时间1S-8S可设定。(7)8-10倍过载时间＜1秒。不可设定。保护动作后不能复位，需人工复位或断电复位。
2、漏电闭锁电阻7.5K、22K、40K订货时可选择。
3、不平衡度20%-80%可设定，保护动作后不平衡度超过80%不能自动复位，需人工复位或断电复位。
4、欠载电流5%-90%可设定。保护动作后自动复位，时间可设定。
5、欠压范围:20-25V,过压范围:39-52V,出厂已设定为25V-47V之间,保护时间可设定。
6、起动时间5-90秒可设定。9倍电流及不平衡不受起动时间控制。
7、本机输出状态可设定。有停止和工作两种状态。
8、本机可记忆保护动作全项共4次。
9、本机可分别显示三相电流，停机时显示电源电压。
三、型号规格
FDB80-225ZL---- Z表示整体式结构----
L表示漏电闭锁，即FDB80-225ZL为整体结构，有漏电闭锁功能，电流设定范围5A-225A。
四、产品尺寸见上图第二幅
