| 种类 | 薄型气缸 |
|---|---|
| 缸径 | 12-100（mm） |
| 气缸数 | 3 |
| 理论作用力 | 50-6000（N） |
| 最大负荷 | 98500（N） |
| 最大力距 | 8620（Nm） |
| 重量 | 0.2-1（kg） |
| 适用范围 | 冶金机电、建筑机械、运输设备、家电、轻工、机床、医疗等行业自动化生产 |
| 加工定制 | 是 |
| 品牌 | AJL/奥佳灵 |
| 型号 | SDA SDAD |

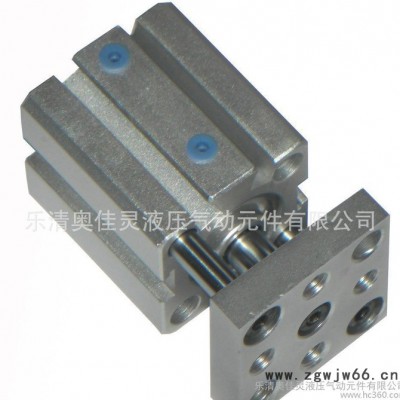

SDAD超薄双轴型气缸的订购图：
SDAD超薄双轴型气缸的行程表：
内径（mm） | 标准行程（mm） | 最大行程 | 容许行程 | |||
12 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 | 65 | 70 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 | 65 | 80 | |||
单动 | 5 10 15 20 25 30 | 30 | - | |||
20 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 | 100 | 130 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 | 100 | 130 | |||
单动 | 5 10 15 20 25 30 | 30 | - | |||
25 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 | 130 | 150 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 | 130 | 150 | |||
单动 | 5 10 15 20 25 30 | 30 | - | |||
80 | 复动 | 附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 | 130 | 150 | |
不附磁 | 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 | 130 | 150 | |||
SDAD超薄双轴型气缸规格图：
SDAD超薄双轴型气缸规格表：
型式 | 标准型 | 附磁型 | E | B1 | F | K1 | L | N1 | ||||
内径/符号 | A | C | A | C | S≤10 | S＞10 | S=5 | S＞5 | ||||
12 | 27 | 17 | 37 | 27 | 6 | 5 | 4 | M3×0.5 | 10.2 | 5.5 | 6.3 | |
16 | 29.5 | 18.5 | 39.5 | 28.5 | 6 | 5.5 | 4 | M3×0.5 | 11 | 6.5 | 7.3 | |
20 | 30.5 | 19.5 | 40.5 | 29.5 | 8(S=5时6.5) | 5.5 | 4 | M4×0.7 | 15 | 7.5 | ||
25 | 33 | 21 | 43 | 31 | 10(S=5时7) | 6 | 4 | M5×0.8 | 17 | 8 | ||
32 | 38.5 | 24.5 | 48.5 | 34.5 | 8 | 12 | 7 | 4 | M6×1 | 22 | 8 | 9 |
40 | 40 | 26 | 50 | 36 | 8 | 12 | 7 | 4 | M8×1.25 | 28 | 8 | 10 |
50 | 48 | 28 | 56 | 38 | 8 | 15 | 9 | 5 | M10×1..5 | 38 | 8 | 10.5 |
63 | 50 | 32 | 60 | 42 | 10 | 15 | 9 | 5 | M10×1..5 | 40 | 9.5 | 11.8 |
80 | 63 | 41 | 73 | 51 | 13 | 20 | 11 | 6 | M14×1..5 | 45 | 11.5 | 14.5 |
100 | 75 | 51 | 85 | 61 | 18 | 20 | 12 | 7 | M18×1..5 | 55 | 16 | 20.5 |

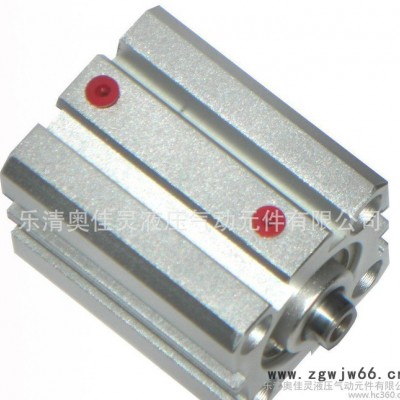

SDA系列超薄型气缸（亚德客型）价格表： 单位：（元/只）
| 型号 行程 | SDA12 SDA16 | SDA20 | SDA25 | SDA32 | SDA40 | SDA50 | SDA63 | SDA80 | SDA100 |
| 5mm | 18.50 | 21.00 | 23.50 | 31.00 | 36.00 | 48.50 | 66.00 | 112.00 | 179.00 |
| 10mm | 19.00 | 21.50 | 25.00 | 32.50 | 38.00 | 50.50 | 69.00 | 116.00 | 185.00 |
| 15mm | 20.00 | 22.50 | 26.00 | 34.00 | 40.00 | 53.50 | 72.00 | 121.00 | 191.00 |
| 20mm | 21.00 | 23.50 | 27.00 | 36.00 | 42.00 | 55.00 | 76.00 | 125.00 | 197.00 |
| 25mm | 22.00 | 24.50 | 28.00 | 37.00 | 44.00 | 57.50 | 79.00 | 130.00 | 203.00 |
| 30mm | 22.50 | 25.00 | 30.00 | 39.00 | 46.00 | 60.00 | 81.00 | 134.00 | 210.00 |
| 35mm | 23.00 | 26.00 | 31.00 | 40.50 | 48.00 | 62.00 | &
