| 类型 | 奧佳灵AJL |
|---|---|
| 安装形式 | 轴向脚架式 |
| 压力范围 | 0.3~17（MPa） |
| 适用范围 | 自动化生产 |
| 产品别名 | 超薄型油缸 |
| 速度范围 | ＜0.3m/s（m/s） |
| 缸径 | 20~100（mm） |
| 杆径 | 12~55（mm） |
| 速比 | 1 |
| 最大工作压力 | 170（bar） |
| 加工定制 | 是 |
| 最大行程 | 5（mm） |
| 品牌 | AJL/奥佳灵 |
| 型号 | HC-SD HC-LA HCS-SD HCS-LA |

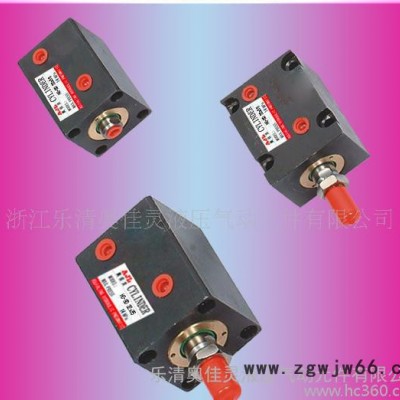

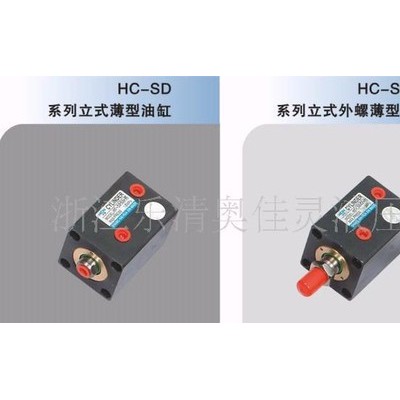

HC-SD系列超薄型油缸（台湾型）液压元件——超薄型中高压油缸 薄型迷你油缸价格表： （单位：元/只）
| 行程 | HC-SD20 | HC-SD25 | HC-SD32 | HC-SD40 | HC-SD50 | HC-SD63 | HC-SD80 | HC-SD100 |
| 5mm | 230.00 | 254.00 | 310.00 | 380.00 | 470.00 | 640.00 | 1040.00 | 1600.00 |
| 10mm | 236.00 | 262.00 | 320.00 | 394.00 | 488.00 | 664.00 | 1074.00 | 1644.00 |
| 15mm | 242.00 | 270.00 | 330.00 | 408.00 | 506.00 | 688.00 | 1108.00 | 1688.00 |
| 20mm | 248.00 | 278.00 | 340.00 | 442.00 | 524.00 | 712.00 | 1142.50 | 1732.00 |
| 25mm | 254.00 | 286.00 | 350.00 | 436.00 | 542.00 | 736.00 | 1176.00 | 1776.00 |
| 30mm | 260.00 | 294.00 | 360.00 | 450.00 | 560.00 | 760.00 | 1210.00 | 1820.00 |
| 35mm | 266.00 | 302.00 | 370.00 | 464.00 | 578.00 | 784.00 | 1244.00 | 1864.00 |
| 40mm | 272.00 | 310.00 | 380.00 | 478.00 | 596.00 | 808.00 | 1278.00 | 1908.00 |
| 45mm | 278.00 | 318.00 | 390.00 | 492.00 | 614.00 | 832.00 | 1312.00 | 1952.00 |
| 50mm | 284.00 | 326.00 | 400.00 | 506.00 | 632.00 | 856.00 | 1346.00 | 1996.00 |
| 55mm | 290.00 | 336.00 | 412.00 | 522.00 | 652.00 | 880.00 | 1380.00 | 2040.00 |
| 60mm | 298.00 | 346.50 | 426.00 | 538.00 | 672.00 | 906.00 | 1416.00 | 2086.00 |
| 65mm | 306.00 | 358.00 | 440.00 | 556.00 | 692.00 | 932.00 | 1452.00 | 2132.00 |
| 70mm | 314.00 | 370.00 | 454.00 | 574.00 | 712.00 | 960.00 | 1490.00 | 2180.00 |
| 75mm | 322.00 | 382.00 | 468.00 | 592.00 | 732.00 | 990.00 | 1530.00 | 2230.00 |
| 80mm | 330.00 | 394.00 | 482.00 | 610.00 | 752.00 | 1020.00 | 1570.00 | 2280.00 |
| 行程+100mm | +12.00 | +14.00 | +18.00 | +22.00 | +26.00 | +30.00 | +40.00 | +50.00 |
注：定制非标油缸，价格另谈；LA卧式安装型另加25%，双出型另加30%；单作用型号50mm行程以内另加35%，行程可调型：行程可调50mm以内另加35%，行程可调50-150mm之间另加40%。
一.产品的性能及特点：
1.安装形式多样性：有SD轴向和LA径向两种安装形式供客户根据使用要求来选择（缸径20、25型只有SD型，客户订货时需向本公司特殊说明订购）；
2.耐久性：前盖采用HT62铜优质材料，油缸本体采用优质材质经过发黑或电泳处理，而且更显外观小巧精美；
3.薄而轻性：在保持既有动作精度及产品使用寿命下，其全长仅为一般油缸的1/2—1/3，发挥极薄而轻的特性；
4.易安装性：使用埋入式的安装方式，不需要任何配件达到节省空间的要求；
5.易维修性：采用简易的组装方式进行设计，方便装拆及维修；
6.耐高温性：可采用耐高温密封材料，使油缸在180°C高温条件下正常工作（客户订货时需向本公司特殊说明订购）；
7.磁控简单性：在缸体的四周预留磁性开关装配槽，使磁性开关在安装固定及位置调整时均极具简单方便（客户需向本公司特订购）；
8.行程可调性：活塞杆端配有一个可调螺母，是油缸在其行程范围内实现可调（推力F1=拉力F2）（客户订货时需向本公司特殊说明订购）；
9.派生多样性：可在原来的基础上派生出多样化的非标产品以此适合客户需要的各种使用要求。
二.基本参数：
1.额定压力：14.0MPa；
2.耐压压力：17.0MPa；
3.最低启动压力：0.3MPa；
4.使用温度：在不冻结的环境下-10°C——+80°C（周围温度及油温）；
5.使用介质：液压油；
6.最大行程：缸径20、25、32、40、50、63、80、100＜100mm；
三.订货说明：
1.用户可根据自己的需要和使用要求在本公司样本范围内任意订购；
2.用户对活塞杆连接螺纹尺寸，安装尺寸等特殊要求敬请用户详细说明，协商加工订货；
