| 测量范围 | . |
|---|---|
| 外形尺寸 | . |
| 品牌 | 国产 |
| 型号 | TSCL |
| 加工定制 | 是 |
钢球式扭矩限制器 ，扭力限制器，安全离合器，过载保护器，扭力保护器
上海轴轴连接摩擦片打滑扭力限制器TLC200/TL250/TL350/TL500
TLC700-2扭力限制器产品性能：扭矩范围223-1080，转速1400---
(关键词 钢球式扭力限制器 扭矩限制器 安全离合器 安全联轴器 过载保护器 扭矩保护器 扭力保护器 过载安全离合器)
钢球式扭矩限制器扭力限制器特点：精密型自动复位钢球式扭矩限制器，内置精密滚珠机构，可在过载瞬间使主被动传动脱开，反应时间：0.001－0.003秒，具有轴－链轮、轴－轴、轴－法兰、轴－同步带轮、轴－V型带轮、轴－齿轮等诸多安装形式。脱开扭矩设定值可通过刻度盘在一定范围内作无级调整。限位开关或传感器可在过载瞬间输出24V直流电信号，用于启动报警装置（如电铃、指示灯），亦可用于瞬间关闭驱动机。极长的使用寿命，可承受无数次过载脱开动作。
钢球式扭力限制器工作原理：采用精密弹簧控制临界扭矩，可以达到非常**的扭矩值,同一外形尺寸产品，可以更换不同的内置弹簧来确定不同的打滑扭矩,用于一端是轴，一端是轮的安装,消除过载后，复位方式为一圈**位置复位,可外接限位开关，过载时输出电信号,可以用于包装和电子设备等机械行业.
广泛应用于分割器、螺杆挤出机、自动化输送、机械橡胶设备、等行业。
扭力限制器又称安全离合器、安全联轴器、扭力联轴器，常用于安装在动力传动的主、被动侧之间，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而有效保护了驱动机械（如电机、减速机、伺服马达）以及负载，常见形式为：磨擦式扭矩限制器以及滚珠式扭矩限制器。
扭力限制器 扭矩限制器 过载保护器 过载装置
一.钢球式扭矩限制器 滚珠式扭矩限制器 滚柱式扭力限制器
属滚珠式扭矩限制器，内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，操作简单，价格适中，应用范围广，有以下特点：
分离动作准确，精度高，对负载变化反映灵敏，即使在反复分离动作连续工作的情况下其分离关键词 钢球式扭力限制器 扭矩限制器 安全离合器 安全联轴器 过载保护器 扭矩保护器 扭力保护器 过载安全离合器
扭力限制器特点：精密型自动复位钢球式扭矩限制器，内置精密滚珠机构，可在过载瞬间使主被动传动脱开，反应时间：0.001－0.003秒，具有轴－链轮、轴－轴、轴－法兰、轴－同步带轮、轴－V型带轮、轴－齿轮等诸多安装形式。脱开扭矩设定值可通过刻度盘在一定范围内作无级调整。限位开关或传感器可在过载瞬间输出24V直流电信号，用于启动报警装置（如电铃、指示灯），亦可用于瞬间关闭驱动机。极长的使用寿命，可承受无数次过载脱开动作。
钢球式扭力限制器工作原理：采用精密弹簧控制临界扭矩，可以达到非常**的扭矩值,同一外形尺寸产品，可以更换不同的内置弹簧来确定不同的打滑扭矩,用于一端是轴，一端是轮的安装,消除过载后，复位方式为一圈**位置复位,可外接限位开关，过载时输出电信号,可以用于包装和电子设备等机械行业.
广泛应用于分割器、螺杆挤出机、自动化输送、机械橡胶设备、等行业。
扭力限制器又称安全离合器、安全联轴器、扭力联轴器，常用于安装在动力传动的主、被动侧之间，当发生过载故障时（扭矩超过设定值），扭矩限制器便会产生分离，从而有效保护了驱动机械（如电机、减速机、伺服马达）以及负载，常见形式为：磨擦式扭矩限制器以及滚珠式扭矩限制器。
扭力限制器 扭矩限制器 过载保护器 过载装置 torque limiter, overload clutch
钢球式扭矩限制器 滚珠式扭矩限制器 滚柱式扭力限制器
属滚珠式扭矩限制器，内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，操作简单，价格适中，应用范围广，有以下特点：
分离动作准确，精度高，对负载变化反映灵敏，即使在反复分离动作连续工作的情况下其分离扭矩精度都能保持在±10％以内；
多种规格可供选择，从0.294N.m（0.03kgf.m）至10000Nm有70种规格可供选择；
扭矩精度都能保持在±10％以内；
多种规格可供选择，从0.294N.m（0.03kgf.m）至10000Nm有70种规格可供选择；

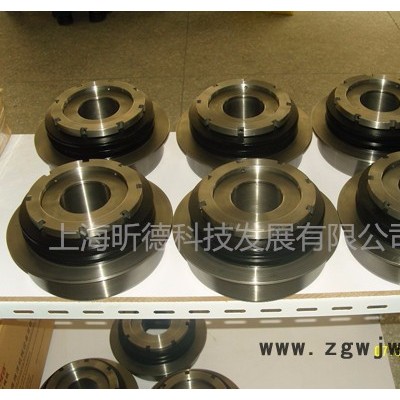

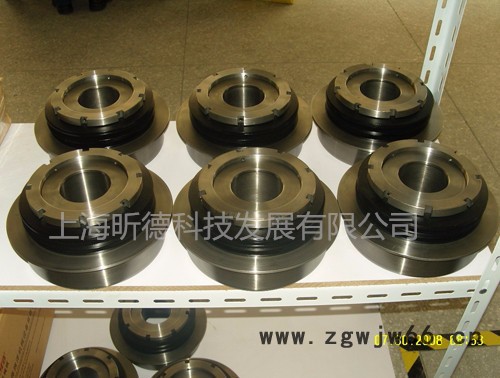

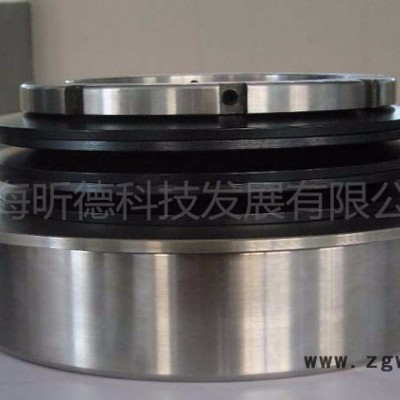

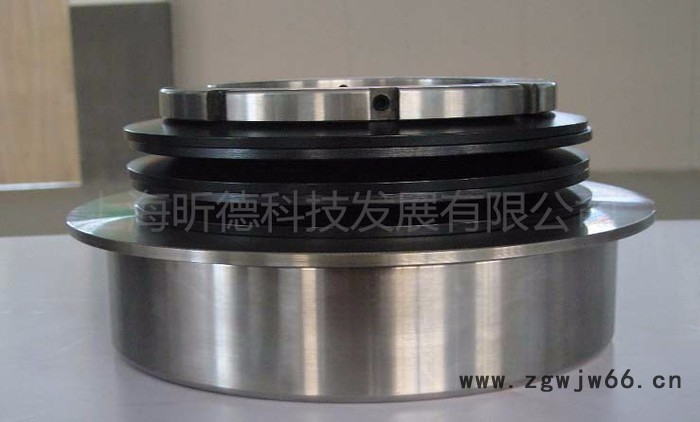

二.滚珠式扭力限制器，滚柱式扭矩限制器，力矩限制器，过载离合器
(关键词 滚珠式扭力限制器 滚柱式扭矩限制器 扭矩限制器 安全离合器 力矩限制器 过载保护器 扭矩保护器 扭力保护器 过载安全离合器)

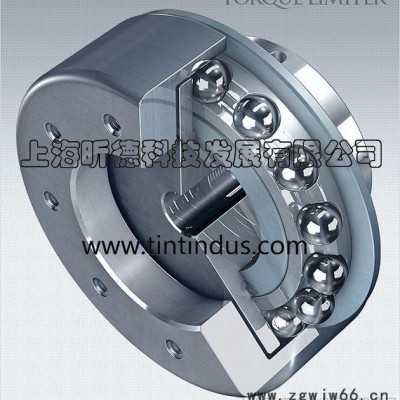

产品名称： 滚珠式扭力限制器（同步带轮-轴） 又名：过载保护器·内置精密滚珠机构，当运行扭矩超过设定允许扭矩值时，主被动侧之 间迅速脱开，反应时间极短，安全可靠，脱开扭矩可调·同步带轮与扭力限制器一体化组合·**大打滑力矩设定值可达7000Nm·过载瞬间可输出24V直流电信号，可用于报警，亦可瞬间关闭机器·精密型的扭矩限制器，可安装于伺服电机、滚珠丝杠等精密场合
滚珠式扭力限制器内置精密滚珠机构，一旦产生过载，主、被动侧之间产生分离，操作简单，价格适中，应用范围广，主要特点有：分离动作准确，精度高，对负载变化反映灵敏；规格多；原点复位；扭矩简单易调易读；无间隙传动；配有标准的过载检测传感器，可用于启动报警装置、关闭驱动机。 扭矩限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。
其它名称有扭矩限制器，力矩限制器，扭力限制器，力矩过载保护器，力矩保持器，过力保护器，扭力离合器，扭矩离合器，限力器，轴向载荷过载保护器，安全离合器，安全联轴器，限力离合器，离合器限力器，微型扭力限制器
滚珠式扭矩限制器选择方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.
2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度。
自动复位功能，消除过载后，重新启动驱动机便可自动复位；
**位置复位功能，确保过载后的位置度或重复位置度；

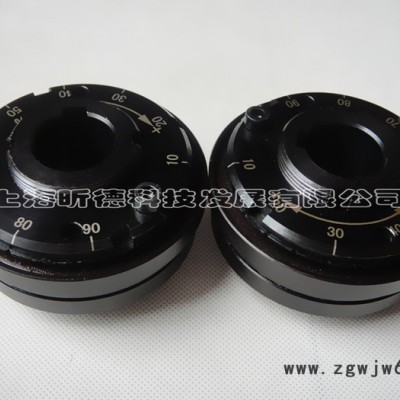

扭矩简单易调且易读，只需旋动调整螺母，再通过刻度盘及扭矩指示器即可轻松的将脱开扭矩值调至设定值；
配有标准的过载检测传感器，通过使用交流或直流的TG传感器可在扭矩过载时输出交流或直流电信号，可用于启动报警装置（如电铃、指示灯），亦可用于瞬间关闭驱动机。应用范围：印刷机械、包装机械、制冷设备、自动化生产线、输送机行业等。
结构特点
1、 使用有**权的有特殊弹性曲线的碟形弹簧
2、 打滑力矩的设置精度高，重复精度高。
3、 无齿隙力矩传递
4、 连接法兰带滚珠轴承。
5、 打滑部件表面热处理，工作寿命长。
6、 轴和轴套之间用胀紧套连接，保证无反转齿隙
7、 可配合其它联轴器用于轴与轴之间的连接
三.扭矩限制联轴器 扭力限制联轴器 过载保护器
(关键词 扭矩限制联轴器 扭力限制联轴器 扭矩限制器 安全离合器 安全联轴器 过载保护器 扭矩保护器 扭力保护器 过载安全离合器)
它具有联轴器及扭矩保护器的双重功能。 具有体积小、重量轻、传递扭矩大，不用液压油、不污染环境、无损坏零件，停机恢复时间**短。承受工作温度高，内部瞬时温度可达500℃以上。超载扭矩可无级调节，其大小不受转速高低的影响。节能降耗、传递效率高、安全可靠、安装调整方便、维护保养容易。可以承受尖峰冲击，扭力过载则联轴器打滑，保护机械超负荷运转时的安全，避免设备损坏与停机之损失。本机设有超载转速自动检测装置和温度自动控制装置，当发生超载时发出自动停车信号；或者当发热使温度升高到限定值时发出自动停车信号。 该技术产品是机械设备安全的保护神。限扭矩联轴器可以直接代替普通联轴器、液力偶合器、剪切销安全联轴器、液力安全联轴器。该产品有直联型MXL、分离型FMXL两种系列，分离型维修更快更方便。超载扭矩范围100---470000Nm，轴颈直径20-350。转速范围3000—200转/分。已有十多家使用。联系人刘小姐 021 34150570

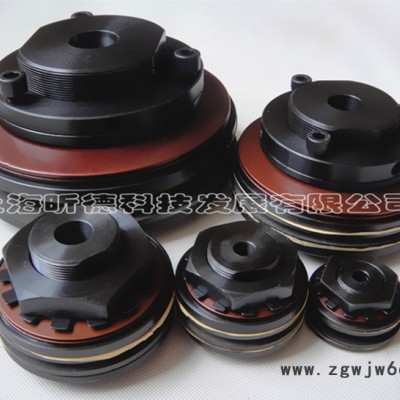

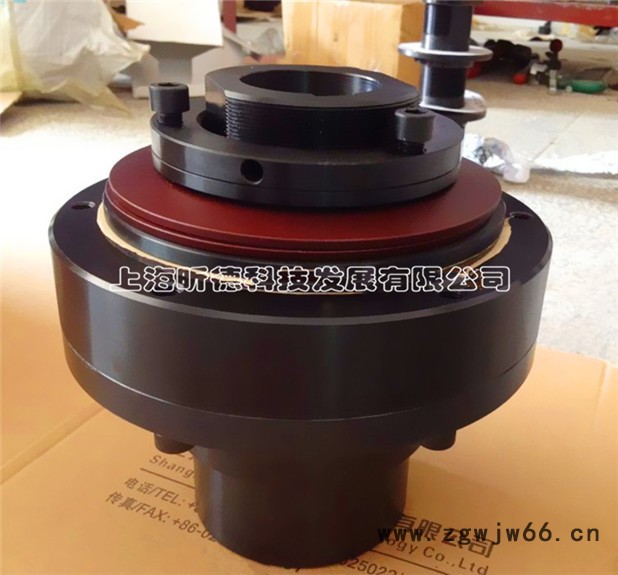

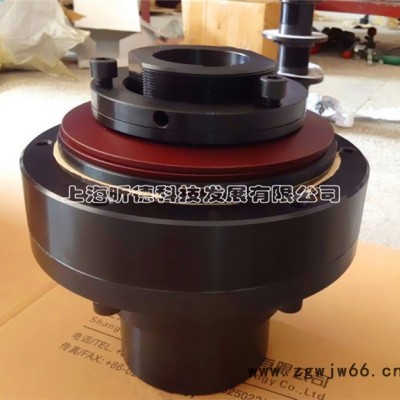

四.TL摩擦式扭力限制器,扭矩限制器，安全联轴器 过载保护器 扭矩保护器
(关键词： TL摩擦式扭力限制器,扭矩限制器，安全联轴器 过载保护器 扭矩保护器）
摩擦式扭力限制器属传统的磨擦式扭力限制器，相对于其他形式扭力限制器，价格较为经济、实惠，使用简单。
扭力限制器的安装结构形式有：轴-轴、轴-法兰、轴-同步带轮、轴-链轮、轴-齿轮、轴-带轮等。
摩擦式扭矩限制器特点：
1、当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行恢复联结。这样**防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。
2、扭矩限制器采用弹簧负荷式摩擦表面.以螺帽或螺栓调整弹簧力.预设其滑动扭矩.
3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件.摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长.中间滑动套无需润滑.柏KR扭矩限制器不同于剪销式机械一次使用**须作废,而可以重复使用.
选择方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.
2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度。
扭矩的设定:1、扭矩限制器的扭矩设定只需扭紧或放松调整螺栓(调整螺帽)便可.
2、扭矩限制器在安装至轴上后,即可进行扭矩调整,其步骤如下:
TL50至TL89型:首先，转动螺帽,把碟形弹簧固定至一片,再将每一调整螺栓扭60°.其次,在正常负荷情况下此扭矩限制器仍然滑动,则逐渐扭紧螺帽(TL50-TL89型)或螺栓(TL127-TL508型),一直到扭矩限制器不再滑动.注意,各螺栓松紧度必须均匀,先试行调整数次以寻找相关机器正确扭矩设定,下面有效转角和预设扭矩关系可供参考.精密的扭矩调整时,宜将本扭矩限制器在调整螺帽或螺栓旋转45°,于50—60rpm下试运转约500转。
扭力限制器 力矩限制器 过载离合器 过载保护器 过载装置扭矩限制器 扭力限制器 转矩限制器 力矩限制器 扭矩限制器 扭力限制器 过载保护器 过载装置
摩擦式扭力限制器概念 扭力限制器是当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行恢复联结。这样**防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。应用范围：电子装备行业、自动化生产线、输送机行业等。
特点：1、当超载或机械故障而导致所需扭矩超过设定值时，它以打滑形式限制传动系统所传动的扭力，当过载情形消失后自行恢复联结。这样**防止了机械损坏，避免了昂贵的停机损失。扭力限制器采用弹簧负荷式摩擦表面，以螺帽或螺栓调整弹簧力，预设其滑动扭矩。
2、扭矩限制器采用弹簧负荷式摩擦表面.以螺帽或螺栓调整弹簧力.预设其滑动扭矩.
3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件.摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长.中间滑动套无需润滑.柏KR扭矩限制器不同于剪销式机械一次使用**须作废,而可以重复使用.
有以下特点:1.扭力简单易调; 2.自动复位功能, 能安装各种传动构件，如链轮、带轮、齿轮等。
该产品主要用在波峰焊，表针机械，纸箱机械，涂装设备、自动化流水生产线，各类输送机（如链条输送机，滚子输送机，皮带输送机，螺旋输送机等），升降机，铸造机等机械的链条、皮带、同步带等的过载断裂保护。
五，扭矩限制联轴器，可以外加半联轴器，实现轴轴联结
扭力限制联轴器选择的方法:
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.
2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度,决定正确的轴套长度.轴套的选择不可大于中心构件的宽度,中心构件的**大厚度 自动复位功能，消除过载后，重新启动驱动机便可自动复位**位置复位功能，确保过载后的位置度或重复位置度；扭矩简单易调且易读，只需旋动调整螺母，再通过刻度盘及扭矩指示器即可轻松的将脱开扭矩值调至设定值。
上海扭力限制器厂家专业生产摩擦式扭力限制器，钢球式扭力限制器，滚珠式扭力限制器等
以下是具体参数，有需要的朋友可以联系上海昕德孙经理
座机：021-34710270
手机：13371929377
邮箱：1784329808@qq.com
传真号：021-34150583
QQ:1784329808
上海昕德科技发展有限公司网址: //www.shxdcd.com
