| 材质 | 铝合金 |
|---|---|
| 类型(通道位置) | 先导式 |
| 连接形式 | 螺纹 |
| 适用介质 | 空气 |
| 流动方向 | 换向 |
| 用途 | 换向 |
| 公称通径 | 10（mm） |
| 工作温度 | 常温（℃） |
| 形态 | 角式 |
| 标准 | 日标 |
| 压力环境 | 常压 |
| 零部件及配件 | 阀体 |
| 品牌 | 金工 |
| 型号 | SY5120-5D-C6 |

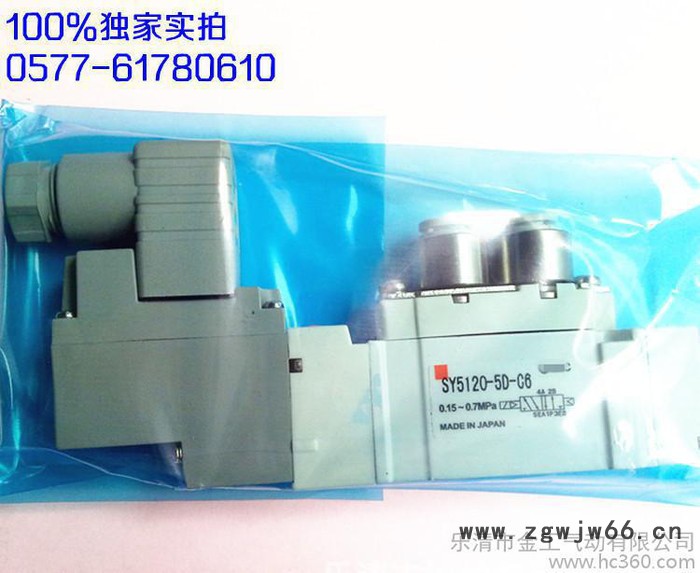

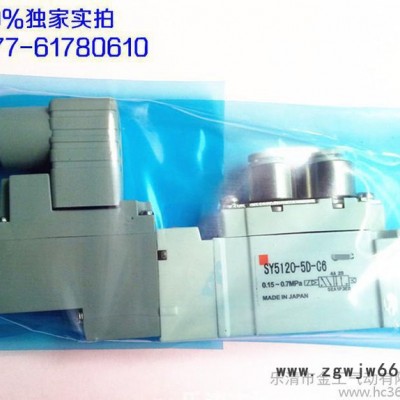

【厂家直销】日本气动元件 /SY5120-5D-C6/插座式线圈带C6接头
| 型号 | 规格 | |||||||
| 位置数 | 电磁线圈 | 操作压力范围kgf/cm2(Mpa) | 反应时间(毫秒) | 最高操作频(次/秒) | 接管口径 | 有效断面积mm2(Cv值) | 重??(kgf) | |
| SSY5120-□△D-01 | 2 | 单线圈 | 0.15～0.7{1.5～7.1} | 19或以下 | 5 | 注2) 1/8 | 9.18(0.51) | 62 |
| SSY5220-□△D-01 | 2 | 双线圈 | 0.1～0.7{1～7.1} | 18或以下 | 5 | 9.18(0.51) | 77 | |
| SSY5320-□△D-01 | 3 | 双(中央封闭) | 0.2～0.7{2～7.1} | 32或以下 | 3 | 7.38(0.41) | 83 | |
| SSY5420-□△D-01 | 3 | 双(中央排气) | 0.2～0.7{2～7.1} | 32或以下 | 3 | 7.56(0.42) | 83 | |
| SSY5520-□△D-01 | 3 | 双(中央加压) | 0.2～0.7{2～7.1} | 32或以下 | 3 | 10.62(0.59) | 83 | |
注1）□—代表使用电压
3=110VAC
4=220VAC
5=24VDC
6=12VDC
△—代表接电方式
G=直接出线式(引线长300mm)
D=DIN插座式
L=L型插座式(引线长300mm)
DZ=DIN插座式带有指示灯和过压抑制器
LZ=L型插座带有指示灯和过压抑制器
订货举例：
1)需要5通2位单线圈电磁阀，电压：24VDC，直接出线式，口径：Rc(PT)1/8,正确型号：SY5120-5GD-01
2)需要5通2位双线圈电磁阀，电压：12VDC，L型插座式，带有指示灯及过压抑制器，口径：φ6mm,正确型号：SY5220-6LZD-C6
以下价格仅供参考，联系我司享更多优惠
电磁阀后面的后缀部分请参照下面
的备注：有不清楚的请联系我司

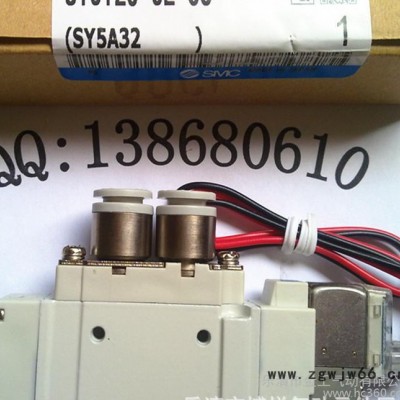

图片非专业人员拍摄，未经处理
，看上去没有处理后的效果图美观
欲了解更多更全面的图片请联系我司：
海量实拍大图供您确认！！
可按客户的需要生产SY3000 SY5000 SY7000任何型号和配套的汇流板及盲板
本厂生产的有 SY系列:SY3120 SY3220 SY3320 SY3420 SY3520
SY5120 SY5220 SY5320 SY5420 SY5520
SY7120 SY7220 SY7320 SY7420 SY7520
SY3140 SY3240 SY3340 SY3440 SY3540
SY5140 SY5240 SY5340 SY5440 SY5540
SY7140 SY7240 SY7340 SY7440 SY7540
SYA系列: SYA3120 SYA3220 SYA3320 SYA3420 SYA3520
SYA5120 SYA5220 SYA5320 SYA5420 SYA5520
SYA7120 SYA7220 SYA7320 SYA7420 SYA7520
SYA3140 SYA3240 SYA3340 SYA3440 SYA3540
SYA5140 SYA5240 SYA5340 SYA5440 SYA5540
SYA7140 SYA7240 SYA7340 SYA7440 SYA7540
汇流板系列:SS5Y3-20 SS5Y5-20 SS5Y7-20
SS5Y3-41 SS5Y5-41 SS5Y7-41
及SY盲板 线圈头 电子线 电压: 5V 12V 24V 110V 220V
电磁阀注意事项：１、电磁阀安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。
1、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。
2、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。
3、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。
5、电磁阀当发生故障或清洗时，为保证系统继续运行，应安装旁路装置。
工作原理
电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
故障与排除:
一、电磁阀通电后不工作
检查电源接线是否不良→重新接线和接插件的连接 检查电源电压是否在±工作范围-→调致正常位置范围 线圈是否脱焊→重新焊接 线圈短路→更换线圈 工作压差是否不合适→调整压差→或更换相称的电磁阀
流体温度过高→更换相称的电磁阀
有杂质使电磁阀的主阀芯和动铁芯卡死→进行清洗,如有密封损坏应更换密封并安装过滤器
液体粘度太大，频率太高和寿命已到→更换产品
二、电磁阀不能关闭
主阀芯或铁动芯的密封件已损坏→更换密封件
流体温度、粘度是否过高→更换对口的电磁阀
有杂质进入电磁阀产阀芯或动铁芯→进行清洗
弹簧寿命已到或变形→更换
节流孔平衡孔堵塞→及时清洗
工作频率太高或寿命已到→改选产品或更新产品
三、其它情况
内泄漏→检查密封件是否损坏,弹簧是否装配不良 外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件
