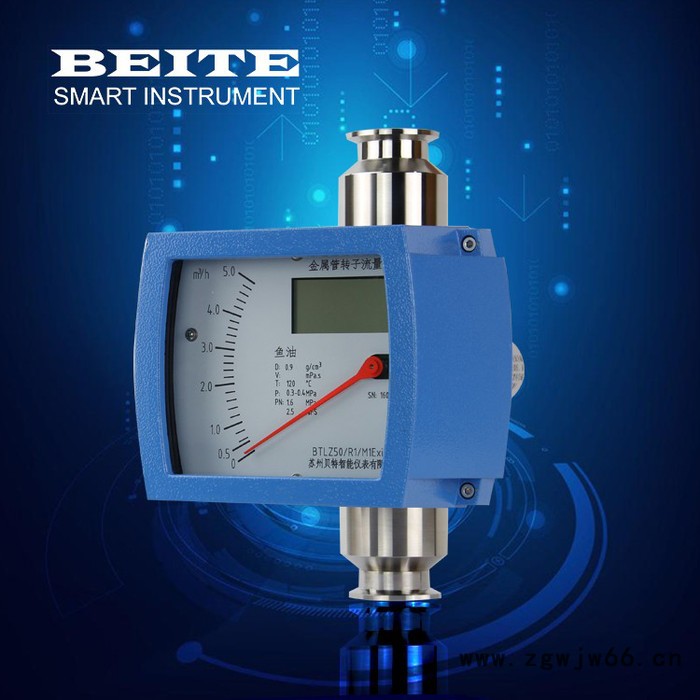

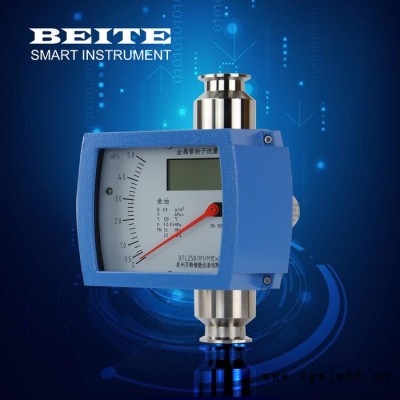

卡箍型金属管浮（转）子流量计 贝特BTLZ 金属管浮子流量计

特别提示：
1、  仪表安装时，必须将管道焊渣吹扫干净！
2、 仪表安装时，测量管必须与管道在同一轴线，密封垫片内孔不应小
于测量管内孔。
3、仪表安装时，测量管必须与管道在同一轴线，密封垫片内孔不应小
于测量管内孔。
 防腐型仪表安装时，法兰紧固螺栓的紧固力矩要适中，以免破坏密
封面。更不允许将表装好后，再焊接连接法兰，这样可能使仪表报
废。
防腐型仪表安装时，法兰紧固螺栓的紧固力矩要适中，以免破坏密
封面。更不允许将表装好后，再焊接连接法兰，这样可能使仪表报
废。
4、 为了仪表正确可靠的工作，表头磁耦合部位不能有导磁颗粒吸附在
其表面。
5、为了仪表正确可靠的工作，表头磁耦合部位不能有导磁颗粒吸附在其表面。
远传型仪表，为了达到很好的电磁兼容性，外壳需可靠接大地。
6、远传型仪表，为了达到很好的电磁兼容性，外壳需可靠接大地。

 带通信功能的仪表，使用时请尽量考虑周围电磁干扰对仪表的影
响。尽量使用专用电缆。
带通信功能的仪表，使用时请尽量考虑周围电磁干扰对仪表的影
响。尽量使用专用电缆。
7、 带液晶显示的仪表测量高温介质时，应用保温材料将表头与测量本
体妥善隔离。
8、带液晶显示的仪表测量高温介质时，应用保温材料将表头与测量本
体妥善隔离。 电气接线时，请确认导线与接线端子是否已可靠连接。
9、电气接线时，请确认导线与接线端子是否已可靠连接。
 请妥善处理好电缆接头的防水问题，以免雨水进入表壳内。
10、请妥善处理好电缆接头的防水问题，以免雨水进入表壳内。
 如果测量介质含有导磁性颗粒时，应在仪表的入口处加装磁性过滤
器。含有非导磁性颗粒时，应安装滤网。
11、如果测量介质含有导磁性颗粒时，应在仪表的入口处加装磁性过滤
器。含有非导磁性颗粒时，应安装滤网。

 液晶显示及键盘操作由于版本更新会有所差异，不另行通知，详见
公司网站。
液晶显示及键盘操作由于版本更新会有所差异，不另行通知，详见
公司网站。
1 、概述
BTLZ 系列智能型金属管浮子流量计是基于浮子位置测量的一种变面积流
量仪表。采用全金属结构，具有体积小、压损小、量程比大（10~20：1）、可选
带 HART 通讯功能的变送器，安装维护方便等特点，广泛应用于各行业复杂、
恶劣环境下，对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。
BTLZ 系列智能型金属管浮子流量计的系列产品，针对不同的用户需求、不
同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出
型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。
BTLZ 系列智能型金属管浮子流量计采用了国际先进的 Honeywell 无接触无磁滞检测磁场角度变
化的磁测传感器、并配以高性能 MCU，可实现液晶显示：瞬时流量、累计量、环路电流，环境温度、
阻尼时间、小信号切除量。可选 4～20mA 远传输出（可带 HART 通讯）、脉冲输出、上下限报警输出
等功能，该型智能信号变送器具有很高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价
比高、在线参数标定、掉电保护等特点。
BTLZ 系列智能型金属管浮子流量计的设计制作还考虑了用户工艺流向要求，有下进上出安装型、
上进下出安装型、侧进侧出安装型、底进侧出安装型、水平安装型等安装方式可选。
2 、结构及原理
BTLZ 系列智能型金属管浮子流量计由二部分组成：
?  传感器---测量管及浮子；
?  信号变送器----指示器；
传感器的接液材质有四种：不锈钢、哈氏合
金、钛材、不锈钢内衬 FEP；用户可根据不同的
工艺压力及介质的腐蚀性要求，选择不同的触液
材质，来满足工艺的耐压及介质防腐的需要。根
据不同的测量要求，用户在选型时，可以选择不同的指示器组合，来实现不同的测量要求。具体指示
器形式与其对应功能见指示器型谱表。
流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号
的远传输出的。当被测介质自下而上经测量管时，浮子受重力、浮力及流体流速对浮子垂直向上的
推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环隙面积、流体流速而变
化，浮子的位置即对应被测介质流量的大小。
3 、产品特点
▉ 坚固的全金属结构设计。
▉ 适合各行业气体和液体的测量。
▉ 全新的表壳结构设计，无需增加部件即可应用于高温环境。
▉ 特殊设计的锥形测量管，测量范围更广，测量线性更好。
▉ 可提供法兰、卡箍、螺纹等多种过程连接方式，适合大部分工厂应用需求。
▉ 测量部分材料可选：不锈钢、钛、哈氏合金、PTFE、FEP 等材料。
▉ 特殊设计的磁耦合系统，可明显提高测量的精度和稳定性。
▉远传输出仪表的特点：
1.大屏幕液晶显示器,可以同时显示瞬时流量和累计量并且带有瞬时流量模拟条显示
上排显示瞬时流量,下排显示累计流量
瞬时流量显示范围：0.000-99999
累计流量显示范围：0.00-99999999
电流显示范围：3.80-21.00mA
瞬时流量百分比显示：0-99.99%
指针角度显示范围：0.00-90.00°
环境温度显示范围：-40-- +150℃
累计小信号切除量范围：0-10%
阻尼时间设置范围：0-10 秒
多种瞬时流量及累计量单位可选，单位切换后，量程自动换算。
2.上排可切换显示：瞬时流量、环路电流、瞬时流量百分比、累计小信号切除量、阻尼时间、当前环
境温度,指针转动角度等信息，并且可以显示常用的符号和工程单位，此时不影响下排累计量和瞬时流
量模拟条的显示。
3.液晶显示的瞬时流量的流量范围，根据现场测量介质的不同，可在现场在线修正。
4.双排液晶显示器功耗为微安级，均满足本安防爆要求。
5.精度：<±0.5%，温飘：< ±0.1%/10℃。
6.完善的掉电保护功能，掉电时，可保存当前累计流量(累计量采样周期为 0.3S)，并且采用先进的六
级数据备份机制，使得数据丢失的可能微乎其微。
7.液晶显示器可带背光显示，此时采用三线制供电。
8.变送器可输出：二线制，4-20mA 信号，并且与是否带液晶显示功能无关。
9.支持电池供电功能,使用不同型号的可充电池，根据不同的应用，一次充电可正常工作 3-12 个月。
10.无需开盖，使用磁性笔操作的方式，同时也保留普通按键。（根据客户要求定制）
11.可通过 HART 协议与上位机软件或手持机通信。上位机使用 HART modem 和仪表相连，可对瞬时
流量、累积量、环路电流、瞬时量百分比等进行动态监测（只针对二线制 4-20mA 带 HART 通信功能
的仪表）。
12.可通过 HART 协议，可采用手持机或上位机软件对流量计进行部分或全部组态的操作（只针对二
线制 4-20mA 带 HART 通信功能的仪表）。
13.通过流量计上的四个按键可以设置不带 HART 功能的所有参数和带 HART 功能的常用参数。
- 3 -
4 、技术参数
测量范围 水 (20℃) 16～150000 l/h
空气（0.1013MPa 20℃） 0.5～4000 m
3 /h
量 程 比 10:1（特殊型 20：1）
精度等级 2.5（特殊型 1.5%或 1.0%）
工作压力 DN15～DN50 PN16MPa （特殊型 25MPa）
DN80～DN150 PN10MPa （特殊型 16MPa）
夹套压力等级：1.6MPa
介质温度 标准型 -80℃～+220℃
高温型 300℃
内衬 FEP 型 ≤85℃
环境温度 -40℃～+120℃(无液晶显示远传型≤85℃)
(带液晶显示远传型≤70℃)
介质粘度 DN15： ≤5mPa.s
≤30mPa.s)
DN25： ≤250mPa.s
DN50～DN150：≤300mPa.s
液晶显示 瞬时流量显示数值范围:0.000～99999
累积流量显示数值范围:0.00～99999999
输 出 标准信号:二线制 4～20mA(可带 HART 通讯)
标准信号:三线制 0～10mA
报警信号:1、两路继电器输出(极限值 125VAC/0.25A)
2、一路或两路接近开关（开关要求根据客户要求）
脉冲信号输出：0-1KHz 隔离输出（输出电平 Vpp>4.5V）
供 电 标准型:24VDC±20%
交流型:220VAC(85～265VAC)(需定制)
电池型:3.7@4.4-5.2AH 锂电池，根据不同使用情况，每组
可用（3～12 个月），两组替换使用。
连接方式 标准型：HG20592 法兰
特殊型：用户提供法兰标准
螺纹连接型：用户指定
电气接口 M20×1.5、PG11、1/2”NPT 或用户提供规格
整体高度 标准型:250mm(其他安装方式见相关表格)
防护等级 IP65/IP67
防爆标志 本安型：ExiaIICT3～6
隔爆型：ExdIICT4～6
- 4 -
5 、选型说明及外形尺寸与重量
一、 选型说明
BTLZ5? / A / B / C D / 口径
智能型金属管浮子流量计
测量管接液材质代码
附加结构代码
指示器及防爆类型代码
智能型金属管浮子流量计系列号
BTLZ5?
系列号代
码
代 码 说 明
安装方式  介质流向  可选接液材质代码 A 可选口径
BTLZ50  垂直安装  下进上出  R0,R1,RP,Ni,Ti  DN15～DN150
BTLZ51  垂直安装  上进下出  R0,R1  DN15～DN100
BTLZ52  侧-侧安装  侧进侧出  R0,R1  DN15～DN150
BTLZ53  底-侧安装  下进上横出  R0,R1  DN15～DN150
BTLZ54 R  水平安装  右进左出  R0,R1  DN15～DN150
L  左进右出  R0,R1  DN15～DN150
A 代 码  代 码 说 明  国内外不锈钢材料对照表
中国  德国  美国  日本
R0  316L  00Cr17  1.4404  316L  SUS316L
R1  304  0Cr18Ni9  1.4571  304  SUS304
RP  衬里为 FEP  -  -  -  -
Ni  Hastelloy(哈氏合金 C)  -  -  -  -
Ti  Titanium(钛合金)  -  -  -  -
B 附加结构代码  代 码 说 明  备 注
Z  阻尼型
阻尼型  测气或入口压力不稳时选择
- 5 -
T  夹套型  需保温或冷却时选择
G  高温型  ≥120℃时选择
Y  高压型  大于标准压力等级时选择
注:附加结构代码为多选项。
指示
器类
型
指示器代码  功 能
C  D  瞬时流
量指示
累积流
量指示
供电  电信号输出  壳体  防爆
指
示
型
M1  -  指针  -  -  -  方形  -
M2  指针  -  -  -  圆形
M3  指针  -  -  特型
M1  B  指针和
液晶
液晶  3.6VDC 电
池
-  方形  -
M2  圆形
远传
输出
型
M1  Ex  指针和
液晶
液晶
24VDC
4～20mA
HART 通信，0～
10mA（三线制）
方形  本安防爆
M2  Ed  圆形  隔离防爆
M1  AC  指针和
液晶
液晶  220VAC  4～20mA
方形  -
M2  圆形
报警
控制
型
M1EK1  -  指针和
液晶
液晶
液晶
24VDC
4～20mA 和上限
报警
方形  -
M2EK1  圆形
M1EK2  -  4～20mA 和下限
报警
方形
M2EK2  圆形
M1EK3  -  4～20mA 和上下
限报警
方形
M2EK3  圆形
M1P1  -  方形
M2P1  圆形
M1K1  -  指针  -  24VDC  接近开关上限报警 方形/
园形
普通/本安/
隔爆  M1K2  -  接近开关下限报警
M1K3  接近开关上下限
报警
脉冲
输出
M1P1  -  脉冲输出  方形
M2P1  -  圆形
6、 外形尺寸及重量
- 6 -
i.  标准型外形尺寸及重量
本 安 型 隔 爆 型
口 径 DN15 DN25 DN50 DN80 DN100 DN150
L (mm) 250 250 250 250 250 250
重量 (kg) 5.0 6.5 10 15.5 17 35
ii.  夹套型外形尺寸及重量 （方形：本安型；圆形：隔爆型）
口径 L (mm) 重量 (kg)
DN15 250 7.5
DN25 250 10
DN50 250 13
DN80 250 19
DN100 250 21
（保温夹套型）夹套接口 1/2”NPT(3/8”NPT) DN150 250 38
- 7 -
iii.  内衬 FEP 型外形尺寸及重量
口径 L (mm) 重量(kg)
DN15 250 5.0
DN25 250 6.5
DN50 250 10
DN80 250 15.5
DN100 250 16.5
本安型 隔爆型
DN150 250 32
上进下出型外形尺寸及重量
口径 L (mm) 重量 (kg)
DN15 250 5
DN25 250 6.5
DN50 250 10
DN80 250 15.5
DN100 250 17
本安型 隔爆型 DN150 250 35
- 8 -
侧进侧出型：外形尺寸、重量及压损
口径 DN15 DN25
F（mm） 120 120
L（mm） 250 250
重量(kg) 6 7.2
压损（kpa） 21 30
（ DN15～DN25 ）
口径 F L H 重量 压损
（mm）（mm）（mm） kg kpa
DN50 120 250 650 13 36
DN80 150 300 800 34 45
DN100 150 300 800 49 58
DN150 180 350 850 66 63
（ DN50～DN150 ）
下进侧出型：外形尺寸、重量及压损
口径 DN15 DN25
F（mm） 120 120
L（mm） 250 250
H（mm） 350 350
重量(kg) 4.5 7
压损（kpa） 18 22
（ DN15～DN25 ）
- 9 -
口径 F L H 重量 压损
（mm）（mm）（mm） kg kpa
DN50 120 250 600 13 28
DN80 150 250 700 34 35
DN100 150 250 700 49 45
DN150 180 300 760 66 58
（ DN50～DN150 ）
水平安装型：型外形尺寸、重量及压损
口径 L(mm )
15  250
20  250
25  250
40  250
50  250
65  300
80  300
100  350
125  400
150  400
（ DN15～DN150 气体 ）
口径 L(mm )
15  250
20  250
25  250
40  250
50  250
65  250
80  250
100  250
125  250
150  250
（DN15～DN150 液体）
(可选 M1/M2 表头)
- 10 -
7 、附加结构及安装说明
正确选用智能型金属管浮子流量计及附加结构，对于系统的稳定运行及测量精度至关重要。在
流量计的选型及安装中应特别注意以下几点：
1) 对于远传输出型智能型金属管浮子流量计的选用，要选择适合使用场所防爆类型要求的
流量计；安装时还应注意仪表上电后的外壳紧固及接线口的密封，本安型还要选择合适
的安全栅及正确接线，以达到防爆、防护、防侵蚀的要求。
2) 对于被测介质温度过高(>220℃)或过低的场所，通常要对流量计的传感器部分采取保温
或隔热措施，为保证信号转换器---指示器正常工作的环境温度，应选择高温指示器
（…/G/…）。
3) 对于有些需采取保温或冷却的被测介质，要选择夹套型流量计（…/T/…）。标准智能型
金属管浮子流量计的伴热或冷却接口采用 G3/8”管螺纹连接,如需其它法兰或螺纹连
接，定货时请注明。
4) 对于流量计入口介质的压力不稳，尤其用于气体的测量，为保证精度和使用寿命，应选
用阻尼结构(…/Z/…)。
5) 对于介质要求的压力等级较高，超过标准压力等级时，在选型时请选择高压型结构
（…/G/…）。高压型采用 HG20595-97 RF 带颈对焊钢制管法兰。如采用其它标准，定货
时请注明。
6) 流量计安装时要保证测量管的垂直度优于 5°，且应加装旁路，便于维护和清洗而不影
响生产。
7) 安装流量计的位置应保证入口有≥5DN 的直管段，出口不小于 250mm 的直管段；如介质
中含有铁磁性物质，应在流量计前安装磁性过滤器。（见磁过滤器及直管段外形尺寸图）
- 11 -
直管段 衬 FEP 直管段 衬 FEP 过滤器 过滤器
口 径 DN15 DN25 DN50 DN80 DN100 DN150
前直管段 H1≥（mm） 75 125 250 400 500 750
后直管段 H2≥（mm） 250 250 250 250 250 250
?d（mm） 95 115 165 200 220 285
注：直管段及磁过滤器均采用 HG20592 法兰标准，特殊标准由用户指定。
8) 测控系统中的控制阀，应安装在流量计的下游。用于气体测量时，应保证工作压力不小
于流量计压损的 5 倍，以使流量计稳定工作。
9) 安装流量计前，应将管道内焊渣吹扫干净；安装时要取出流量计中的止动元件；安装后
使用时，要缓慢开启控制阀门，避免冲击损坏流量计。
8 、流量表
浮子材质： 1□：0Cr18Ni9 00Cr172 Hastelloy 2□： FEP
口径 水 空气 标准型
(20℃) 0.1013MPa 20℃ 最大压力损失
DN L/h Nm
3 /h KPa
1□ 2□ 1□ 水 空气
15 16 - 0.5 2.0 7.0
25 16 0.7 2.3 7.2
40 25 1.1 2.5 7.3
63 40 1.8 2.5 7.5
100 63 2.8 2.5 7.8
160 100 4.8 2.6 8.0
- 12 -
250 160 7.0 2.7 10.0
400 250 10.0 2.9 10.8
600 400 16.0 3.4 14
20 600 400 16 4.0 7.0
1000 600 30 4.1 8.0
1600 1000 45 4.4 12.0
2500 1600 70 5.2 19.0
4000 2500 110 7.0 25.0
6000 4000 180 12.5 33.0
25 600 400 16 4.0 7.0
1000 600 30 4.1 8.0
1600 1000 45 4.4 12.0
2500 1600 70 5.2 19.0
4000 2500 110 7.0 25.0
6000 4000 180 12.5 33.0
32 1000 600 30 4.1 8.0
1600 1000 45 4.4 12.0
2500 1600 70 5.2 19.0
4000 2500 110 7.0 25.0
6000 4000 180 12.5 33.0
40 2500 1600 70 5.2 19.0
4000 2500 110 7.0 25.0
6000 4000 180 12.5 33.0
10000 250 12.5 33.0
50 6000 4000 180 4.7 8.0
10000 6000 250 5.1 15.0
16000 10000 400 6.2 22.0
25000 16000 600 8.0 35.0
65 16000 10000 400 6.2 22.0
25000 16000 600 8.0 35.0
- 13 -
80 25000 16000 1000 5.3 15.0
40000 25000 1200 7.8 22.0
60000 40000 1600 8.3 25.0
100 60000 40000 1800 11.4 35.0
100000 60000 3000 16.7 45.0
125 100000 40000 3000 11.4 42.0
125000 50000 3000 11.4 47.0
150 150000 100000 4000 17.0  47.0
注：除以上常规规格外，特殊规格均可根据客户需求进行定制。
9 、流量换算
智能型金属管浮子流量计的刻度是在 20℃温度下水标定或在气压 101.325KPa，20℃温度下用空
气标定。若被测介质液体及气体的密度、工作压力与温度不同于标定时的参数，则由于密度、粘度的
差异，使用时，应对读数进行修正，其修正公式：
1.对于液体，不考虑粘度影响的修正公式：
Q 1 =Q 0
) (
) (
0 1
1 0
? ? ?
? ? ?
?
?
f
f
式中：Q 1 ------被测介质实际流量
Q 0 ------仪表的指示流量
ρ 0 -----标定介质水的密度
ρ f -----浮子的密度（不锈钢为 7.9g/cm3）
ρ 1 -----被测介质的密度
2.对于气体不考虑粘度影响的修正公式：
Q 1 =Q 0
1
0
0
1
1
0
T
T
P
P
? ?
?
?
式中：Q 1 -----被测气体由 P 1 T 1 状态下的体积流量换算到 P 0 T 0 状态下的体积流量
Q 0 -----标定介质为空气在 P 0 T 0 状态时的体积流量
P 0 -----标准大气压 101.325KPa
T 0 -----热力学温度 293K
P 1 -----工作状态下的压力
T 1 -----工作状态下的热力学温度 K
ρ 0 -----标定介质空气在 P 0 T 0 状态下的密度
ρ 1 -----工作状态下被测气体在 P 0 T 0 状态时的密度
订购测量气体的流量计时请按下式计算后再决定流量范围。
- 14 -
Q 0 =Q 1
0
1
1
0
0
1
T
T
P
P
? ?
?
?
10 、电信号输出及接线相关
BTLZ 系列智能型金属管浮子流量计的流量指示与电信号输出由指示器完成。指示器有 M1、M2
和特殊定制 M3 型三种型式，在 M1 型和 M2 型指示器中，按防爆形式又可分为普通型、本安型、隔
爆型三种。
9.1 M1 型指示器
M1 型指示器能实现的功能有：指针就地指示、指针就地指示+4～20mA 远传输出（HART 通讯）
+液晶显示、指针就地指示+上下限报警（报警点可调）+脉冲输出等功能。
M1 型指示器的电信号远传由指示器内加装的智能型磁耦合变送器将浮子的位置转换成与流量相
对应标准信号完成的。如用在危险场合，请选本安型（标志为 iaIICT3～6）或隔爆型（标志为 ExdIIBT4～
6），本安型须配备安保器或安全栅配套使用组成本安系统，安全栅可选：LB930、LB906 等。
M1 型指示器的上下限报警可以选两种类型：1、由指示器内加装的智能型磁耦合变送器的继电器
来完成。通过液晶显示和按键可设置上限报警、下限报警及报警回差。上限报警设置范围为 50-99.99%，
下限报警设置范围为 0-50%，报警回差设置范围为 0-5%，当继电器输出外接 LB889 安全栅时可构成本
安防爆系统。2、可选多种接近开关作为报警输出，选择合适的接近开关和隔离放大器配合使用，也
可组成本安防爆系统。
M1 型指示器可提供脉冲输出功能，对应流量 0-199.99%输出为 0-1KHz。外接 LB865 安全栅可构成
本安防爆系统。
9.2 M2 型指示器
M2 型智能指示器能实现的功能有：指针就地指示、指针就地指示+4～20mA 远传输出（HART
通讯）+液晶显示、指针就地指示+上下限报警（报警点可调）+脉冲输出等功能。M2 型智能指示器的
本安型标志为 iaIICT6，隔爆型标志为 dIIBT4~6，隔爆型 M2 指示器功能同本安型。选 M2 型本安指
示器时，须配 LB930、LB906 等安全栅。
M2 型指示器的上述功能由安装在外壳内的磁传感器、MCU 微处理器及相应的功能电路所构成的
ESD-II 智能型磁耦合变送器完成，该变送器有一个双行显示的液晶显示屏，只须四键，即可完成人机
对话，用于参数的修改和子菜单的进入。
M2 型指示器的上下限报警由指示器内加装的智能型磁耦合变送器的继电器来完成。通过液晶显
- 15 -
示和按键可设置上限报警、下限报警及报警回差。上限报警设置范围为 50-99.99%，下限报警设置范围
为 0-50%，报警回差设置范围为 0-5%，当继电器输出外接 LB889 安全栅时可构成本安防爆系统。
M2 型指示器可提供脉冲输出功能，对应流量 0-99.99%输出为 0-1KHz。外接 LB865 安全栅可构成
本安防爆系统。
在仪表口径所允许的测量范围内，用户可现场根据工艺参数的变化，进行现场标定。M1/ M2 型指
示器面板随版本更新,面板将有所不同，届时产品面板以实物为准。
电气接线示意图： 41------------ 脉冲信号隔离输出正
42------------- 脉冲信号隔离输出负
32------------- 上限报警输出继电器公共端
33------------ 上限报警输出继电器常闭端
31------------ 上限报警输出继电器常开端
35------------ 下限报警输出继电器公共端
36------------ 下限报警输出继电器常闭端
34------------ 下限报警输出继电器常开端
13------------ 24VDC 供电地
(-) 12------------ 4-20mA 输出
(+) 11------------ 24VDC 供电+
(⊥)10------------ 保护接地 (括号内为二线制 4-20mA 输出时的标识)
注1、 当按本安型防爆要求接线时，请结合相关安全栅的接线方法。
注2、 24VDC 供电与脉冲输出不共地！标配为 0-1KHz，5Vp-p 方波，可选 OC
门输出，订货时说明。
注2、 24VDC 供电与脉冲输出不共地！标配为 0-1KHz，5Vp-p 方波，可选 OC
门输出，订货时说明。
注3、 电池供电，使用专用电源插口，无远传输出，其他功能同远传型规格,M1 和 M2
表头均支持电池供电功能。
9.3 电气接线图
注3、 电池供电，使用专用电源插口，无远传输出，其他功能同远传型规格,M1 和 M2
表头均支持电池供电功能。
9.3 电气接线图
- 16 -
两线制 4-20mA 输出（带 HART 通信） 本安系统接线图
继电器输出报警及脉冲输出接线图 交流供电型接线图
电池供电型接线图 限位开关接线图
继电器输出报警及脉冲输出接线图 交流供电型接线图
电池供电型接线图 限位开关接线图
两线制限位开关原理图 三线制限位开关图原理图
