| 类型 | 叶轮式流量计 |
|---|---|
| 测量范围 | 10-999 |
| 精度等级 | 0.1-0.5 |
| 公称通径 | 15-200 |
| 工作温度 | -20～＋120 |
| 品牌 | 亿嘉 |
| 型号 | YJ-LWGY |
产品概述：

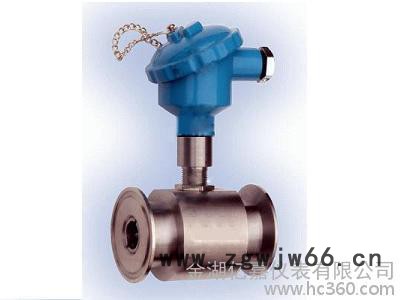

金湖亿嘉仪表生产的YJ-LWGY型卡箍式液体涡轮流量计传感器，与相应的流量积算仪表配套可用于测量液体的流量和总量。
应用范围：
卡箍式液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的卡箍式液体涡轮流量计传感器可以应用于制药行业。
测量原理：
传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化，因此在信号检测器的线圈中，感应出交变电压，在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。
产品特点：
1、高精确度，一般可达±0.9999%R、±0.5%R，高精度型可达±0.2%R
2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计
3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强
4、可获得很高的频率信号（3-4kHz），信号分辨力强
5、范围度宽，中大口径可达1:20，小口径为1:10
6、结构紧凑轻巧，安装维护方便，流通能力大
7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表
8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等
9、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便
售后服务：
金湖亿嘉仪表有限公司做为国内知名仪器仪表厂商，我们的产品以高品质著称并享誉全国，在业内客户中有着很高的信誉度。本公司主营电磁流量计,涡街流量计,磁翻板液位计,雷达物位计,液位计,压力变送器等相关系列产品。我们有着多年仪器仪表研发的经验与优秀的服务团队，但高质量的产品永远是我们的第一要求！如需要了解更多有关仪器仪表的相关内容您可以访问金湖亿嘉仪表有限公司的官方网站或者电话与我们联系，咨询热线0517-86936880,18852321880磁翻板液位计WWW.CHINA-YJYB.COM玻璃板液位计WWW.JHYJYB.COM电磁流量计WWW.CHINA-HAZK.COM
技术参数：
仪表口径及连接方式 | 4、6、10、15、20、25、32、40采用螺纹连接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 | |
精度等级 | ±1%R、±0.5%R |
量程比 | 1:10；1:15；1:20 |
仪表材质 | 304不锈钢、316（L）不锈钢等 |
被测介质温度（℃） | -20～＋120℃ |
环境条件 | 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
输出信号 | 脉冲频率信号，低电平≤0.8V 高电平≥8V |
供电电源 | +12VDC 、+24VDC（可选） |
信号传输线 | STVPV3×0.3（三线制） |
传输距离 | ≤1000m |
信号线接口 | 豪斯曼接头 |
防爆等级 | 非防爆产品 |
防护等级 | IP65 |
产品选型：
型号 | 规格代号 | 说明 | ||
YJ-LWGY | 涡轮流量计 | |||
| G | 传感器 | ||
| Q | 气体 | ||
| Y | 液体 | ||
公称通径 | -2 | 2mm（管螺纹G3/8″） | ||
-4 | 4mm（管螺纹G1/2″） | |||
-6 | 6mm（管螺纹G1/2″） | |||
-10 | 10mm（管螺纹G1/2″） | |||
-15 | 15mm（管螺纹G1″） | |||
-25 | 25mm（管螺纹G11/4″） | |||
-40 | 40mm（法兰型） | |||
-50 | 50mm（法兰型） | |||
-80 | 80mm（法兰型） | |||
-100 | 100mm（法兰型） | |||
-150 | 150mm（法兰型） | |||
-200 | 200mm（法兰型或者插入式） | |||
-250 | 250mm（法兰型或者插入式） | |||
-300 | 300mm（法兰型或者插入式） | |||
精度等级 | A | 精度1％ | ||
B | 精度0.5％ | |||
C | 精度0.2％ | |||
信号输出 | M | 一体化液晶显示并带4~20mA电流输出 | ||
J | 配套流量积算仪分体显示 | |||
S | 配套流量积算仪分体显示并输出4~20mA | |||
I | 4~20mA电流输出 | |||
T | 一体化液晶显示 | |||
P | 脉冲输出 | |||
公称压力 | C1 | PN1.6MPa | ||
C2 | PN2.5MPa | |||
C3 | PN4.0MPa | |||
C4 | PN6.3MPa | |||
C5 | PN16MPa | |||
C6 | PN25MPa | |||
C7 | PN40MPa | |||
防爆要求 | /NE | 不防爆 | ||
/EX | 防爆等级dⅡBT4 | |||
温度要求 | /NE | 常温 | ||
/HE | 120℃≥高温≥150℃ | |||
其它要求 | /□ | 在订货时注明 | ||
订货须知：
订货时请提供以下参数：
1、介质：名称、成分、状态、导电性或电导率
2、工作状态最高、正常、最低温度
3、工作状态最高、正常、最低压力
4、管道材质、内外径，最小、正常、最大流量
5、腐蚀性、磨损性，是否有负压
6、安装要求及环境：一体还是分体，信号输出，通讯方式，供电电源
7、安装环境：防护等级和防爆要求
