| 材质 | 钢制 |
|---|---|
| 精度等级 | H |
| 种类 | 滑动导轨 |
| 品牌 | HIWIN/上银 |
| 型号 | HGH30CA |
| 滑行轨迹 | 直线导轨 |
| 滑轨宽度 | 35 |
| 滑块个数 | 1 |
| 额定动载荷 | 5665 |
| 额定静载荷 | 2326 |
| 固定螺栓尺寸 | 32 |
| 允许静力矩 | 2562 |
| 滑块固定方式 | 上锁式 |
台湾原装**上银滑块HGH30CA、上银上锁式滚珠式直线导轨
上银直线导轨产品系列：
HG系列─滚珠式直线导轨
EG系列─低组装式滚珠直线导轨
WE系列 - 四列式寬軌線性滑軌
MG系列 - 微小型直线导轨
QH系列─静音式重负荷型滚珠直线导轨
QE系列– 静音式低组装型滚珠直线导轨
QW系列 - 靜音式寬幅型線性滑軌
RG系列─滚柱式直线导轨
QR系列─静音式滚柱型直线导轨
E2 Series 自润式直线导轨
PG系列-智慧型直线导轨
SE系列 - 金属端盖型直线导轨
产品规格：HGH30CA

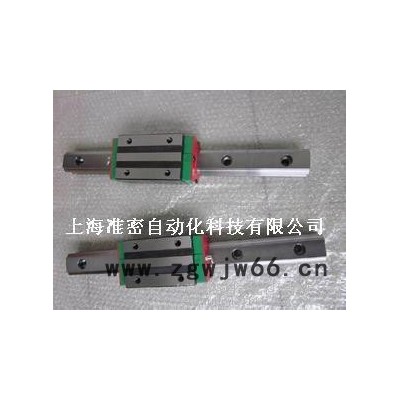

上银滑块 HGH30CA
规格：30
精度等级：C，H，P，SP，UP
预压等级：Z0，ZA，ZB
描述：方形 上锁式滚珠式直线导轨
产品详细参数
上银滑块HGH30CA图纸
上银滑块单位：mm）HGH30CA
组件尺寸H45
H16
N16
滑块尺寸W60
B40
B110
C40
L170
L97.4
K120.25
K26
G12
MxlM8x10
T8.5
H29.5
H313.8
滑轨尺寸WR28
HR26
D14
h12
d9
P80
E20
容许静力矩(mm)M8x25
基本动额定负荷C(kN)38.74
基本静额定负荷C0(kN)52.19
滑轨固定螺栓尺寸MR kN-m0.66
MP kN-m0.53
MY kN-m0.53
重量Block kg0.88
Rail kg/m4.47
