| 量程比 | 10：1 |
|---|---|
| 供电方式 | 24VDC |
| 连接方式 | 法兰 |
| 防护等级 | IP65 |
| 防爆认证 | ExiaIICT1~6 |
| 测量范围 | 0.07-0.7 |
| 工作温度 | -40-+100 |
| 工作压力 | 1.6 |
| 公称通径 | 15 |
| 规格 | 金属管浮子流量计 |
| 精度等级 | 1.5 |
| 类型 | 变面积式流量计 |
| 适用介质 | 氧气 |
| 品牌 | 先驰仪表 |
| 型号 | LZ500-1 |
| 加工定制 | 是 |
一、产品概述：
先驰LZ500系列金属管浮子流量计（又称金属浮子流量计、金属管转子流量计或金属转子流量计），采用全金属结构，Modular概念设计，其压损小，量程比大(10:1)，安装维护方便，可用于复杂，恶劣环境及各种介质条件的流量测量与过程控制中，适用于测量液体、气体。按指示、适用情况和信号输出形式分类有：指针型、电远传型、耐腐型、高压型、夹套型、防爆型。支持双行大液晶显示，现场显示累积、瞬时流量，支持数字通讯，现场修改测量参数，电远传可输出0～10mA，4～20mA的标准模拟量信号，特别适用于小口径和低流速介质流量测量；工作可靠，维护量小，寿命长；广泛应用于：石油、化工、发电、制药、食品、水处理等。复杂、恶劣环境条件，及各种介质条件的流量测量过程中。
二、工作原理：
先驰金属管浮子流量计，是变面积式流量计的一种。在一根由下向上扩大的垂直锥管中，浮子可以在锥管内自由地上升和下降，圆形横截面的浮子的重力是由液体动力承受的，随着流量的变化，浮子在流速和浮力作用下上下运动，在某一位置浮子所受的力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部通过磁耦合传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
三、产品优势：
1、坚固的全金属结构设计型浮子流量计
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、基于模块化设计设计，远传信号输出，开关信号输出
5、短行程、小型结构设计、仪表总高度
6、适于测量小流量、低流速介质
7、磁性耦合结构确保数据传输、信号更加稳定
8、垂直、水平、各种安装方式更适合不同使用场合
9、可带HART协议，可以全部根据用户需求即时安装与使用
10、高温、高压设计，防腐材料选用可适用各种复杂介质环境
四、技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．1013MPa）0．03－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度： 标准型1．5级 特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15:<5mPa.LZ(F15.1-F15.3) DN20<30mPa.LZ(F15.4-F15.8)
DN25: <250mPFa.LZ DN50-DN150:<300mPa.LZ
环境温度：液晶型－30℃－+85℃；指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰；特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20＊1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC ）；交流型：85－265VAC 50HZ；电池型：3．6V@4AH镍氢电池
报警输出：上限或下限瞬时流量报警
标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
特殊型：继电器输出（触点容量最大5A@250VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65；防爆标志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
五、仪表选型
基本型号 | 测量管结构 | |||||||||||||||||||||
LZ500- | 下进上出 | LZ501- | 上进下出 | LZ502- | 下进上横出 | LZ503- | 下横进上横出 | |||||||||||||||
LZ504- | 左进右出 | LZ505- | 右进左出 |
|
|
|
| |||||||||||||||
| 代号 | 公称通径 | ||||||||||||||||||||
DN10~DN250 | 3/8”~7”选择一种或以mm | |||||||||||||||||||||
| 代号 | 产品材质 | ||||||||||||||||||||
R4 | 304不锈钢 | R6 | 316L不锈钢 | F | 内衬PTFE | Ti | 钛合金 | |||||||||||||||
HC | 哈氏合金 |
|
|
|
|
|
| |||||||||||||||
| 显示器 |
| ||||||||||||||||||||

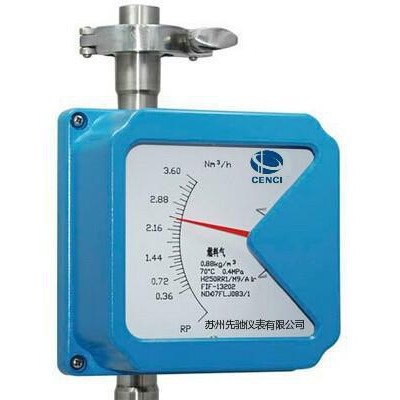

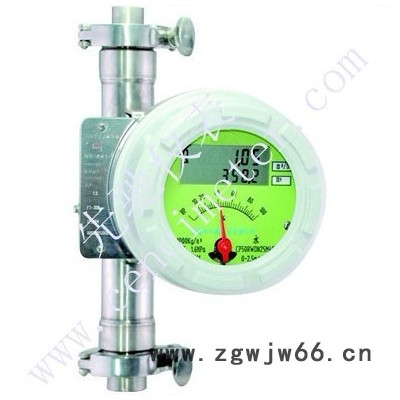

M1 | 方形壳体；就地机械指针指示瞬时流量 | |||||||||||||||||||||
M2 | 方形壳体；就地机械指针指示瞬时流量；液晶显示瞬时/累积流量 | |||||||||||||||||||||
M3 | 圆形隔爆壳体；就地机械指针指示瞬时流量；液晶显示瞬时/累积流量 | |||||||||||||||||||||
| 代号 | 供电方式 | ||||||||||||||||||||
无 | 只限M1显示器 | |||||||||||||||||||||
A | 220VAC；4-20mA信号输出 | |||||||||||||||||||||
B | 220VAC； 无信号输出 | |||||||||||||||||||||
C | 24VDC；二线制；4-20mA信号输出 | |||||||||||||||||||||
D | 24VDC；三、四线制；脉冲信号输出 | |||||||||||||||||||||
E | 电池供电；无信号输出 | |||||||||||||||||||||
H | 24VDC；二线制；4-20mA信号输出+HART协议 | |||||||||||||||||||||
| 代号 | 报警选择 | ||||||||||||||||||||
K1 | 上线报警 | |||||||||||||||||||||
K2 | 下线报警 | |||||||||||||||||||||
K12 | 上、下线报警 | |||||||||||||||||||||
| 代号 | 防爆标志 | ||||||||||||||||||||
i | 本安防爆（ExiaIICT4-T6）、（ExibIICT4-T6） | |||||||||||||||||||||
d | 隔爆ExdIICT4-T6）、（ExdIIBT4-T6） | |||||||||||||||||||||
| 代号 | 连接方式 | ||||||||||||||||||||
J3 | 中国标准法兰 | |||||||||||||||||||||
J4 | 美国标准法兰 | |||||||||||||||||||||
J5 | 日本标准法兰 | |||||||||||||||||||||
J6 | 螺纹连接 | |||||||||||||||||||||
J7 | 卡箍连接 | |||||||||||||||||||||
| 代号 | 附加结构 | ||||||||||||||||||||
无 | 普通型 | |||||||||||||||||||||
T | 夹套型 | |||||||||||||||||||||
Z | 阻尼型 | |||||||||||||||||||||
G | 高温型 | |||||||||||||||||||||
M | 高压型 | |||||||||||||||||||||
| 代号 | 测量介质分类 | ||||||||||||||||||||
L | 液体 | |||||||||||||||||||||
G | 气体 | |||||||||||||||||||||
五、金属管浮子流量计流量范围表
通径 | 流量范围 | |||||
水 20℃ （L/H） | 空气20℃，0．1013MPa（m3/H） | 最大压损（KPa） | ||||
普通型 | 防腐型 | 普通型 | 防腐型 | 水 | 气体 | |
15
| 2.5~25 | 2.5~25 | 0.07~0.7 | 0.07~0.7 | 6.5 | 7.1 |
4.0~40 | 4.0~40 | 0.11~1.1 | 0.11~1.1 | 7.2 | ||
6.3~63 | 6.3~63 | 0.18~1.8 | 0.18~1.8 | 6.6 | 7.3 | |
10~100 | 10~100 | 0.28~2.8 | 0.28~2.8 | 7.5 | ||
16~160 | 16~160 | 0.4~4.0 | 0.4~4.0 | 6.8 | 8.0 | |
25~250 | 25~250 | 0.7~7.0 | 0.7~7.0 | 7.2 | 10.8 | |
40~400 | 40~400 | 1.0~10 | 1.0~10 | 8.6 | 10.0 | |
63~630 | --------- | 1.6~16 | -------- | 11.1 | 14.0 | |
25 | 100~1000 | 63~630 | 3.0~30 | 1.6~16 | 7.0 | 7.7 |
160~1600 | 100~1000 | 4.5~45 | 3.0~30 | 8.0 | 8.8 | |
250~2500 | 160~1600 | 7.0~70 | 4.5~45 | 10.8 | 12.0 | |
400~4000 | 250~2500 | 11~110 | 7.0~70 | 15.8 | 19.0 | |
50 | 630~6300 | 400~4000 | 18~180 | 11~110 | 8.1 | 8.6 |
1000~10000 | 630~6300 | 25~250 | 18~180 | 11.0 | 10.4 | |
1600~16000 | 1000~10000 | 40~400 | 25~250 | 17.0 | 15.5 | |
80 | 2500~25000 | 1600~16000 | 60~600 | 40~400 | 8.1 | 8.0 |
4000~40000 | 2500~25000 | 100~1000 | 60~600 | 9.5 | 13.0 | |
100 | 6300~63000 | 4000~40000 | 200~2000 | 100~1000 | 10.0 | 11.0 |
10000~100000 | 6300~63000 | 300~3000 | ------------- | |||
备注：可根据要求加工表中未列出口径或测量范围的流量计；特殊规格联系我们
