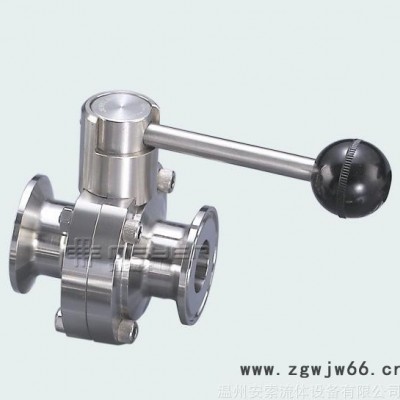

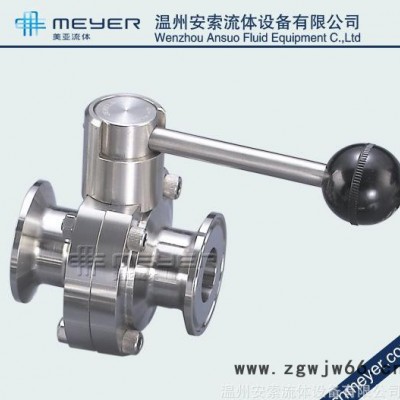

食品机械配套 ISO标准 卫生级卡箍式蝶阀

【名  称】卫生级快装蝶阀

【包  装】纸箱/木箱

【连 接】卡箍

【材 质】SUS304、SUS316L,锻造

【规 格】DIN标准：DN15—DN100；ISO标准：Ф19(0.75s)——Ф108（4.25s）

【工作原理】蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

【应 用】专用于乳制品、食品、制药、啤酒、化妆品等工业领域。

【备 注】所有卫生级阀门管件，与介质接触部份均为镜面抛光。 蝶阀密封圈Ф63.5-Ф108使用范围为两种：三元乙丙(EPDM)、硅胶(SI ),Ф57以下为三元乙丙(EPDM)

   郑重诚诺：凡本公司产品，至出厂之日起12个月内出现质量问题的。经确认属实，无条件更换同材质、同规格的产品。并提供终身售后服务。 ——温州安索流体设备有限公司

卫生级快装蝶阀的启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。

卫生级快装蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小、而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性。卫生级快装蝶阀在完全开启时，具有较小的流阻，当开启在大约15°至70°之间时，又能进行灵敏的流量控制，因而在大口径的调节领域，蝶阀的应用非常普遍；卫生级快装蝶阀阀板的运动带有擦拭性，因而该焊接蝶阀可用于带悬浮固定颗粒的介质，依据密封件的强度也可用于粉状和颗粒状介质。

卫生级快装蝶阀的密封件材用三元乙丙（EPDM）。三元乙丙（EPDM）具有低密度高填充性、耐老化性、耐腐蚀性、耐水蒸气性、耐过热水性、搞粘接性。

卫生级快装蝶阀属中线软密封蝶阀，其密封原理为，阀板加工时保证其密封面具有合适的表面粗造度值，合成橡胶阀座在模压成型时形成密封面合适的表面粗糙值。阀门关闭时，通过阀板的转动，阀板的外圆密封面挤压合成橡胶阀座，使合成橡胶阀座产生弹性变形弹性力作为密封比压保证阀门的密封。

1 、蝶阀橡胶密封圈与阀板均采用进口件，保证了蝶阀的使用性能和使用寿命。

2 、采用高精度数控车床精车阀体，保证了蝶阀可靠的互换性，免去了因更换橡胶而不能保证其使用性能的麻烦。

3 、阀杆镶装尼龙轴套，减小了磨擦力因而开启灵活轻松。

4 、钢件均采用不锈钢制作，橡胶采用食品橡胶，卫生质量高。

5 、阀体通径与管道内径等径，开启时窄而呈流线型的阀板与流体方向一致，流量大而阻力小，无物料积聚。

6 、手柄采用扳动式和拉动式，可承受较大操作力矩，不易扳断。

7 、开闭范围为 0~90 度，可固定于每隔 15 度的位置上，具有可调性，且开闭迅速，操作方便。

8 、阀体均采用可拆连接，结构简单，维修方便。

9 、造型轻巧美观，表面光亮而不粘尘，无毛刺扎手。

10 、经过严密的强度和密封试验，保证质量。

11 、抽样进行不低于 30000 次的疲劳寿命试验，保证了其使用寿命。

卫生级蝶阀（中线软密封蝶阀）适用于要求达到完全密封、气体试验泄漏为零、寿命要求较高、工作温度在此10℃至150℃的淡水、污水、海水、盐水、蒸气、天然气、食品、药品、油品和各种酸碱及其他薄壁管路上。

1、在安装时，阀瓣要停在关闭的位置上。

2、开启位置应按蝶板的旋转角度来确定。

卫生级蝶阀应用：卫生级蝶阀是专为高卫生要求的不锈钢管路系统而设计开发的新型不锈钢蝶阀，广泛应用于食品、饮料、啤酒、乳制品、生物制药等行业。

工作原理：卫生级蝶阀即可通过手柄进行现场手动操作，也可以通过气动执行器进行远程自动操作；使用手柄可以方便地将阀门固定在开启、关闭或半开的位置上，当然也可以使用多定位手柄装阀门固定在其它位置上，从面实现调节流量的作用；气动执行器则可通过其活塞的轴向运动来控制阀门的旋转运动，从而控制阀门的开启与关闭。搭配电磁阀、开关指示器等附件即可实现远程自动操作。

卫生级蝶阀产品的设计与优点：1、阀体均采用可拆卸式连接，结构简单，使用成本低；2、采用高精度数控车床精车阀体，保证了蝶阀可靠性和互换性；3、阀体均采用304或316L不锈钢制作，密封圈采用符合FDA177.2600标准的食品级橡胶，卫生质量高；4、即可手动进行现场操作，也可通过执行机构进行自动远程控制；5、启闭方便迅速，流量大而阻力小，无物料残留；6、启闭范围0-90度，具有可调节性，使用多定位手柄可以方便地进行流量控制。
