| 材质 | 快装式卡箍三通球阀 |
|---|---|
| 结构形式 | 快装式卡箍三通球阀 |
| 连接形式 | 快装式卡箍三通球阀 |
| 品牌 | DAYU大禹 |
| 型号 | HQ81 |
特性描述

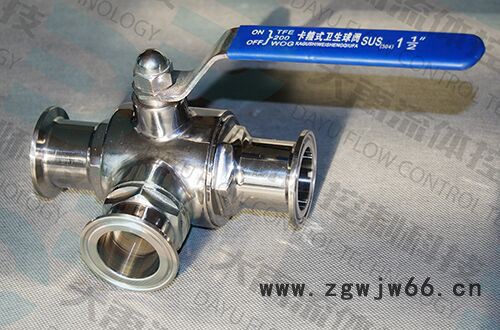

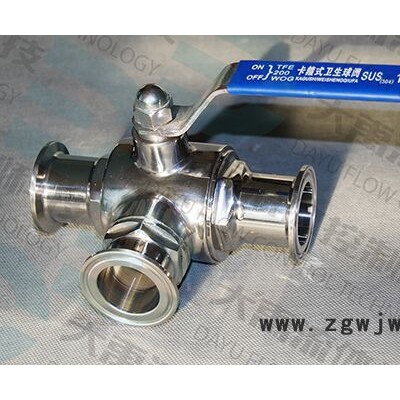

卫生级三通卡箍球阀快装式HQ81型采用不锈钢SUS304或者SUS316材质，产品内外用经高档抛光设备处理，达到卫生级别表面精密度要求的球阀。可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要。主要用于设备上管道中的流体的截止，关闭，开启，分配，分流，分向等功能。
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道。管道介质切换、分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。广泛适用于食品、制药、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
结构特点
1、球体做90度旋转，当旋转到90度时，球体堵住阀体的通道，达到关闭的功能，打旋转手柄旋转到0度时，些时球体的内孔与通道相通，达到开启的目的。
2、球阀在全开和全闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质不会引起密封面的侵蚀。
3、球阀结构简单、密封性好，启闭力矩小。
4、使用安装，维护都方便。
5、全通径通孔，流量大，具有最低的流阻（实际接近为零），可以分三个角度方向调节流量。
6、可靠性高，球体与阀座不会擦伤，急剧磨损阀杆不会飞出，有防火、防静电功能。
7、使用广泛，除一般介质外，还可输送粘性流体、浆液以及固体颗粒。
8、多种转动方式，轻易实现远距离操作以及自动化控制需要。
9、体积小，可安装于管路任一位置，安装快捷方便，运输贮藏也很容易。
设计规范
设计标准：DIN、SMS、ISO、IDF、3A、DS、BS、BPE
性能参数
主体材质：不锈钢
公称通径：NPS1/2"～4" DN15~DN100 DN20=￠50.5、DN25=￠50.5、DN32=￠50.5、DN38=￠50.5、DN51=￠64、DN63=￠77.5、DN76=￠91、DN89=￠106、DN102=￠119 壁厚：1.5MM-3MM。
压力范围：PN10
工作温度：-10℃～+150℃
连接方式：快装、焊接、螺纹
应用范围：食品、制药、酿酒、饮料、乳制品、精细化工制药及生物工程等。
订购提示
一、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a.结构长度；
b.连接形式；
c.公称直径、全通径、缩径、管道尺寸；
d.运用介质及温度、压力范围；
e.试验、检验标准及其它要求。
二、本厂可根据客户特定要求配置各类驱动装置。
三、如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
