| 标准节质量 | 国标 |
|---|---|
| 产地 | 山东德州 |
| 电机功率 | 2.2KW |
| 额定载荷 | 1000 |
| 最大宽度 | 4.5m |
| 最低高度 | 3m |
| 安装形式 | 立式 |
| 品牌 | 力宇 |
| 型号 | 丝杆升降机 |

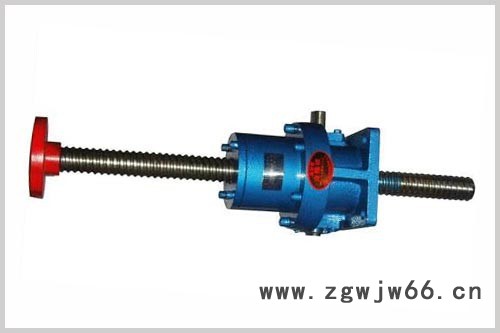

JWB型滚珠丝杆升降机基本选型参数一览表
| 型号 | JWB005 | JWB010 | JWB025 | JWB050 | JWB100 | JWB150 | JWB200 | JWB300 | JWB500 | |
| 最大载荷（KN） | 4.9 | 9.8 | 24.5 | 49 | 98 | 147 | 196 | 294 | 490 | |
| 丝杆外径mm | 16 | 20 | 25 | 36 | 45 | 50 | 63 | 85 | 100 | |
| 丝杆底径mm | 13.5 | 17.5 | 21.4 | 31.3 | 39.1 | 43.1 | 55.7 | 74.8 | 87 | |
| 丝杆螺距mm | 5 | 5 | 8 | 10 | 12 | 16 | 16 | 20 | 24 | |
| 减速比 | H速度 | 5 | 5 | 6 | 6 | 8 | 8 | 8 | 102/3 | 102/3 |
| L速度 | 20 | 20 | 24 | 24 | 24 | 24 | 24 | 32 | 32 | |
| 综合效率% | H速度 | 63 | 61 | 62 | 64 | 63 | 63 | 62 | 56 | 60 |
| L速度 | 37 | 34 | 35 | 39 | 43 | 43 | 41 | 34 | 38 | |
| 容许输入最大功率（kW） | H速度 | 0.25 | 0.54 | 1.3 | 2.2 | 3.6 | 4 | 5.5 | 8.9 | 13.3 |
| L速度 | 0.12 | 0.27 | 0.63 | 1 | 1.9 | 2.1 | 2.8 | 4.1 | 6.5 | |
| 空载扭矩（N·m） | 0.11 | 0.29 | 0.62 | 1.37 | 1.96 | 2.65 | 3.92 | 9.81 | 19.6 | |
| 保持扭矩（N·m） | H速度 | 0.69 | 1.27 | 4.31 | 10.78 | 19.6 | 39.2 | 51 | 68.6 | 140.1 |
| L速度 | 0.14 | 0.26 | 0.91 | 2.4 | 5.8 | 11.8 | 15 | 19.5 | 41.2 | |
| 容许输入轴扭矩（N·m）* | 9.8 | 19.6 | 49 | 153.9 | 292 | 292 | 292 | 735 | 1372 | |
| 最大载荷时所需输入 | H速度 | 1.3 | 2.8 | 9 | 21.5 | 39.1 | 77 | 104 | 169.6 | 317.5 |
| 轴扭矩（N·m）** | L速度 | 0.62 | 1.4 | 4.3 | 9.6 | 20.4 | 39.6 | 54.2 | 98.5 | 177.9 |
| 输入轴每回转一圈对应丝 | H速度 | 1 | 1 | 1.33 | 1.67 | 1.5 | 2 | 2 | 1.88 | 2.25 |
| 杆（活动螺母）轴向位移量 | L速度 | 0.25 | 0.25 | 0.33 | 0.42 | 0.5 | 0.67 | 0.37 | 0.63 | 0.75 |
| 最大载荷时容许 | H速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 500 | 400 |
| 输入轴回转速度 | L速度 | 1500 | 1500 | 1400 | 1000 | 890 | 500 | 500 | 4000 | 350 |
| 最大载荷时丝杆回转扭矩N·m） | 4.3 | 8.7 | 34.7 | 86.7 | 208.2 | 416.3 | 555.1 | 1040.9 | 2081.7 | |
??滚珠丝杆升降机的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。 ??2、高精度的保证滚珠丝杆升降机是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。 ??3、微进给可能 ??滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。 ??4、无侧隙、刚性高 ??滚珠丝杆可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。 ??5、高速进给可能 ??滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。 精度公差:C10,C7,C5,C3,C2,C1--数字越小，精度越高。
