| 安装尺寸 | 国标尺寸 |
|---|---|
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 公称通径 | DN40-DN600 |
| 公称压力 | 常压 |
| 结构形式 | 中心密封蝶阀 |
| 介质温度范围 | 常温 |
| 连接形式 | 卡套 |
| 流动方向 | 单向 |
| 密封形式 | 软密封蝶阀 |
| 驱动方式 | 气动 |
| 适用介质 | 油品 |
| 用途 | 疏水,放料,进水 |
| 类型(通道位置) | 直通式 |
| 品牌 | POV |
| 型号 | D681X |
| 加工定制 | 是 |

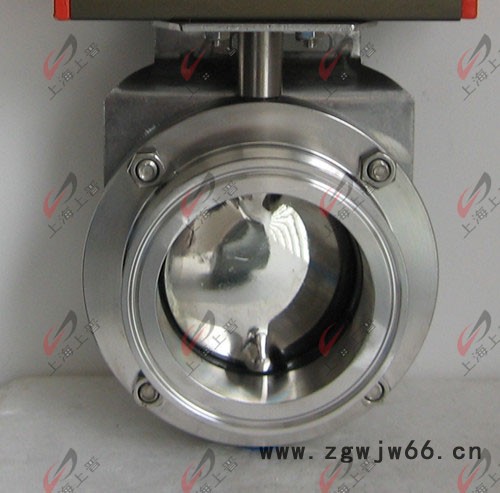

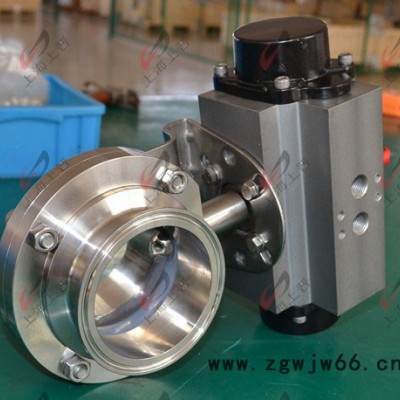

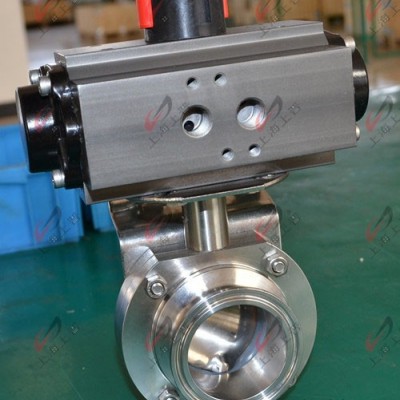

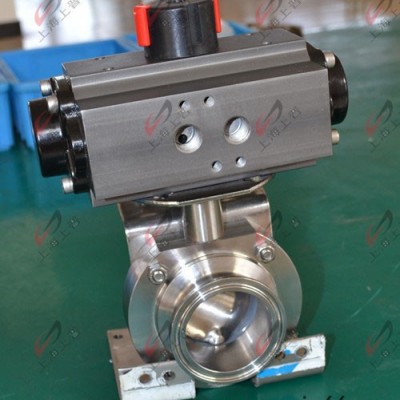

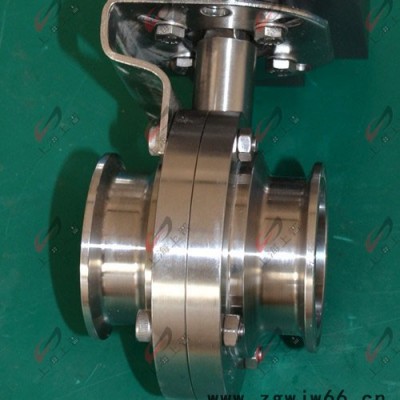

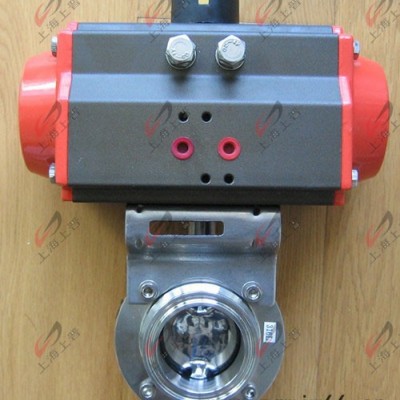

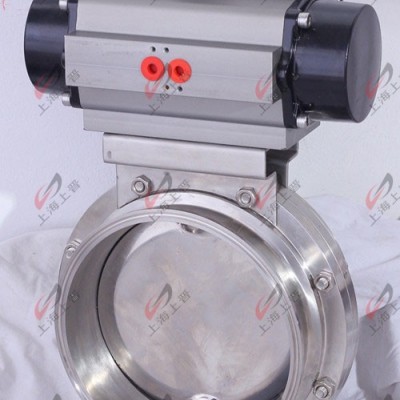

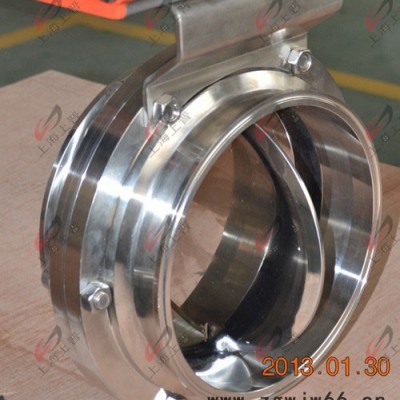

气动卫生级蝶阀,采用标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀，使阀门打开和维修快捷容易，使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
标准技术参数
阀 体
公称通径：卡箍：Φ20-Φ219
阀体材质：304、316、316L
连接方式：卡箍式、外螺纹、焊接式、对夹式
压力等级：PN1.0MPa、PN1.6MPa
结构形式：中线结构
阀内组件
阀座密封：硅橡胶、氟橡胶、PTFE
阀板材质：304、316、316L
阀杆材质：304
适用介质：食品、饮料、制药、乳制品、啤酒以及精细化工、包装机械、罐装机械
设计制造标准
设计制造：ISO、DIN、IDF、SMS、3A
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开
可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
卫生级卡箍气动蝶阀尺寸图
规格ISO | d | D | L | H | A | P |
Φ25 | 21 | 50.5 | 66 | 72 | 163 | 96 |
Φ32 | 29 | 50.5 | 66 | 72 | 163 | 96 |
Φ38 | 35 | 50.5 | 70 | 75 | 163 | 96 |
Φ51 | 47 | 64 | 76 | 94 | 163 | 96 |
Φ63 | 59 | 77.5 | 98 | 95 | 195 | 115 |
Φ76 | 72 | 91 | 98 | 95 | 195 | 115 |
Φ89 | 80 | 106 | 102 | 95 | 217 | 137 |
Φ102 | 97 | 119 | 106 | 96 | 217 | 137 |
Φ108 | 102 | 119 | 106 | 96 | 258 | 147 |
Φ133 | 125 | 145 | 140 | 108 | 258 | 147 |
Φ159 | 150 | 172 | 260 | 140 | 299 | 165 |
