产品说明The product description

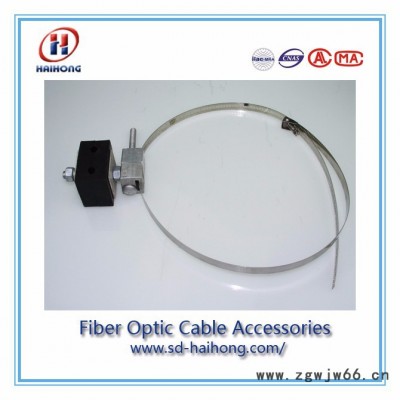

抱箍 Hold hoop

所谓抱箍是用一种材料抱住或箍住另外一种材料的构件. 它属于紧固件.

抱箍装置由箍板、翼板、拉结筋板、螺栓及内衬垫构成。

抱箍有好多种,电缆抱箍,电线杆抱箍,拉线抱箍,吊线抱箍,不锈钢抱箍都是比较常用的.

一种嵌入式抱箍，它是由左、右两半片抱箍对合后联接而成，左、右两半片抱箍均呈半圆环状，半圆环两端向外弯折，各形成一个安装耳，其特征在于：所述的左半片抱箍一端的安装耳上开有嵌槽，相应的，与其相配合的右半片抱箍相应端的安装耳上设置有销轴，右半片抱箍一端安装耳上的销轴嵌入左半片抱箍一端安装耳上的嵌槽.

影响抱箍安装质量的因素：

1、抱箍不得有气孔、砂眼、缩孔裂纹等缺陷。

2、密封圈的材质及性能必须符合要求,密封面上不得有气泡、杂质、裂口、凹凸不平等缺陷,不能使用老化的橡胶圈。

3、卡环在英式铆头喉箍内的移动距离理论上为接头伸缩量的一半,要实测实量,如果达不到,则不能满足管道的伸缩量要求。为了促证密封效果,出厂前与英式铆头喉箍配套左右端管,实际工程中不宜用普通管直接代替端管,而且端管端面与轴线的垂直度及端面本身的平面度有一定要求,尺寸不标准则使接头的伸缩量大大减小,满足不了使用要求。

4、端管直径的尺寸要选正偏差,否则卡箍对密封圈的压紧力不够,影响接头密封效果。

一般1:75型号的电杆

计算钢筋混凝土电杆抱箍尺寸公式：Q（mm）=L（mm）÷75+q（mm） Q:抱箍安装尺寸（mm） L:距杆顶的高度（mm） q:电杆的杆顶直径（mm）

  水泥电线杆按照截面可以分为方形、八角形、工字形、环形或其他一些异型截面电线杆，其中在国内比较常用的为环形钢筋混凝土电杆。环形混凝土电杆又可以分为锥形杆和等径杆，锥形杆的稍径一般为φ150mm-φ470mm，锥度为1:75，壁厚在50mm左右；等径杆外径一般为φ300mm-φ400mm，壁厚亦为50mm左右。

    在架空线路中或者安装电杆配件时需要大量的不同种类的抱箍，在等径杆上那幢抱箍时较为简单，知道具体的稍径即可。在锥形杆上安装抱箍时，如果抱箍尺寸过大，则需要在里面塞铁片；如果抱箍过小，则抱箍和电线杆不能贴合，若上下移动抱箍，则会影响了电力金具的垂直尺寸，可见获知锥形杆上某一位置的尺寸对于安装十分必要。

    一般来说，可以通过标准化图集来查看所需抱箍的尺寸，但城乡安装施工人员手里都没有标准化图集，就算手中有图集，上面也都是一些典型的标准化抱箍安装尺寸，在现实施工中，许多业主需要在电线杆上进行非标安装，图集上很难查到；另一方面，各类国标抱箍造价昂贵，很多施工队会自己去根据尺寸量身定做，不仅在经济上划算，安装也会得心应手。下面我们就给大家讲一下电线杆的相关尺寸和抱箍的直径计算方法，以便广大电力施工部门能够顺利的进行施工安装。

    一、知道电线杆的稍径（***细一端直径），如何算出电线杆底径

    我们可以根据底径计算公式（ 底径=L/75+稍径）来得出，其中底径是指电线杆大头直径，L是指电线杆的总长度，稍径是指电线杆***细一端直径。

    比如：已知某电杆为国标环形预应力电杆，型号为φ190-12m，求该电杆底径。

    解：稍径为190mm，长度L为12000mm，则底径=12000/75+190=350mm

    二、已知电线杆稍径，如何算出距电杆顶端任意位置的直径？

    这是我们在安装抱箍的时候经常会用到的算法，具体算法和上面计算底径的方法大同小异，计算公式为D1=L1/75+稍径，其中D1为距电杆顶端任意位置直径，L1为距电杆顶端任意处长度，稍径为电杆***细一端直径。

    比如：已知电杆型号为φ190-15m，据电杆顶端1200mm需放置抱箍一副，求抱箍直径。

    解：抱箍直径=1200/75+190=206mm，所以需要抱箍直径为206mm。

    三、在知道电线杆任意一处直径时，求距离其某一位置处直径。

    当某一位置位于任意一处的上方时（即靠近电杆小头位置），D1=D2-L1/75;当某一位置位于任意一处下方时（即靠近电杆大头位置），D1=L1/75+D2。其中D1为所求位置直径，L1为已知位置和所求位置直线距离，D2为已知位置直径。

    其实电线杆尺寸和抱箍直径计算万变不离其宗，其计算公式均为D1-D2=L/75。此计算法则适用于所有锥度为1:75的锥形杆，在日后的施工安装中，大家可以根据这个公式灵活运用，希望上述电线杆尺寸计算方法可以帮到你们！
