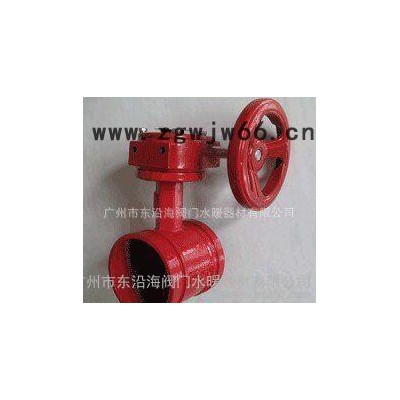

东沿海卡箍信号涡轮蝶阀

产品价格￥420.00元/个

产品品牌未填

最小起订≥1 个

供货总量10000 个

发货期限自买家付款之日起天内发货

浏览次数1042

更新日期2021-12-24 02:29

诚信档案

广州市东沿海阀门水暖器材有限公司

+ 加为商友发送信件当前离线

会员级别：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码广州市东沿海阀门水暖器材有限公司

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

广州市东沿海阀门水暖器材有限公司

联系人：孙志洋(先生) 经理

联系固话：

联系地址：中国广东省广州市越秀区中国广东广州越秀区东华西路112-120号

【友情提示】：来电请说明在中国五金交电网看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	广东广州市
起订：	≥1 个
供货总量：	10000 个
有效期至：	长期有效
加工定制：	否
材质：	球墨铸铁

详细说明

加工定制	否
材质	球墨铸铁
连接形式	沟槽
结构形式	杠杆式
适用介质	水
压力环境	常压
工作温度	常温
标准	国标
流动方向	单向
驱动方式	手动
零部件及配件	配件
用途	进水
类型(通道位置)	直通式
口径	50mm-250mm
公称通径	50mm-250mm
安装尺寸	50mm-250mm
规格	100
品牌	东沿海
型号	ZSXF-16

undefined

一、结构特点用途：

　　沟槽式（卡箍）连接阀门是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。
　　广泛应用于输送流体管道的给排水，消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用

二、主要技术参数

公称压力

1.O

1.6

2.5

试验压力

壳体强度

1.5

2.4

3.75

密封性能

1.1

1.76

2.75

适用介质

产品类型

铸铁、球墨铸铁

铜

碳钢

不锈钢

适用介质

水、水蒸汽、油品、空气

水、水蒸汽

水、水蒸汽、油品、空气

硝酸类

工作温度

密封面材质

橡胶

乙腈橡胶

乙丙橡胶

氟橡胶

聚四氟塑料

铜

不锈钢

工作温度

≤60

≤80

≤250

≤200

三、主要零件材料

产品类型	材质
产品类型	阀体	阀板	阀轴	密封面
铸铁	HT200	球铁、碳钢、喷涂或不锈钢	铬不锈钢	不锈钢或铜	橡胶NBR、丁晴橡胶NBR、乙丙EPOM、氟橡胶PTFE、聚四氟塑料F46
球墨铸铁	QT450	球铁、碳钢、喷涂或不锈钢	铬不锈钢	不锈钢或铜
铜	铜	铜或不锈钢	铬不锈钢	钢
碳钢	WCB	球铁、碳钢、喷涂或不锈钢	铬不锈钢	不锈钢或铜
不锈钢	1Crl8Ni9T1(304)	不锈钢	不锈钢	不锈钢

四、主要外形及连接尺寸

公称通径		50		65	80	100		125	150	200	250	300	350	400	450	500	600	-
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325	377	426	480	530	630	SJKD3型
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25	25	25	25	-
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13	13	13	13	-
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5	5.5	55	55	-
D381X D81X	L	88		90	96	115		-	132	147	159	165	165	170	180	190	210	-
	H1	60		75	80	94		-	125	150	220	250	265	300	330	350	410	-
	Ho	220		245	270	300		-	350	400	600	740	765	875	940	995	1130	-
	E	245		245	245	245		-	245	260	260	330	330	425	425	425	425	-
	F	65		65	65	65		-	65	90	125	180	190	5210	210	210	210	-
	Do	120		120	120	120		-	140	140	140	240	280	320	320	350	350	SJKD3型
