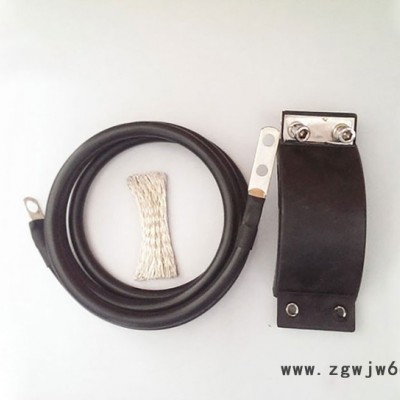

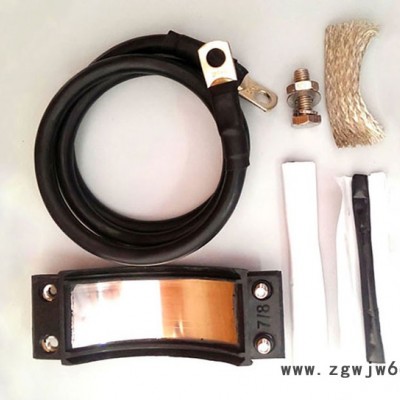

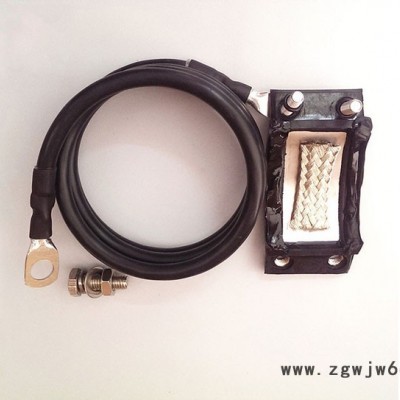

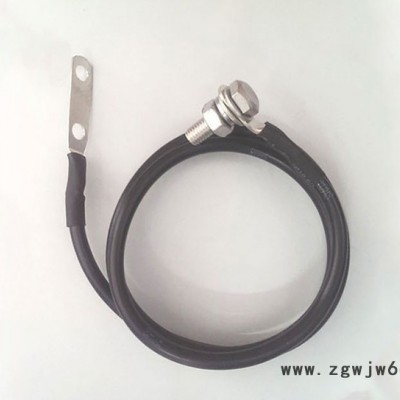

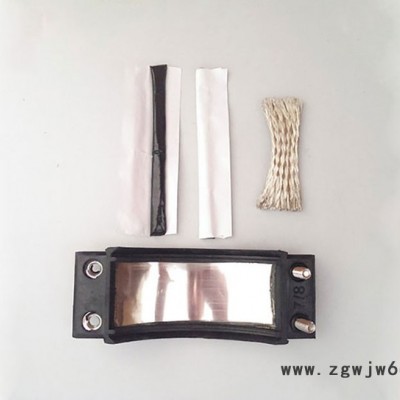

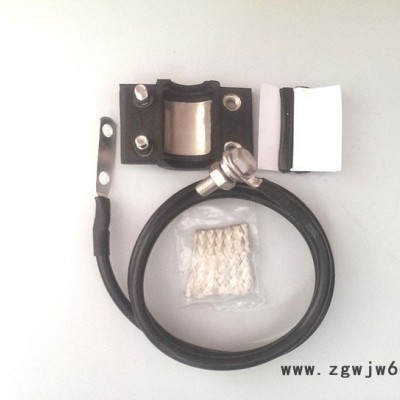

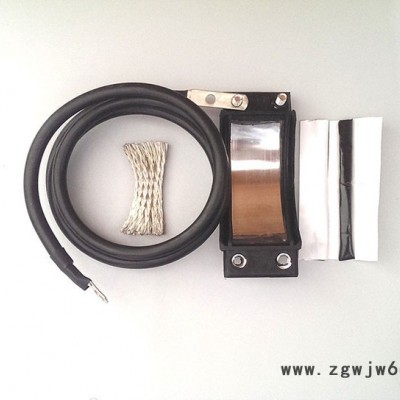

抱箍型、骨架型、环扣型接地卡**

我们的优势：
★1.快速反应：承诺以**的时间给予您详细的报价说明及产品资料;承诺以**短的时间为你量身定制你要求的产品
★2.**的产品和价格：我公司通过厂家采购，大定量采购各种原材料等措施使降低了公司的成本，且保证产品**且价廉，并切实将我公司的规模效应所获得的优势直接优惠于客户
 ★3.贴心的服务：我公司所出售产品均享受部分有偿服务。量大或者长期合作客户更可成为我公司VIP客户，享受更加实惠的价格和贵宾般的服务。
我公司的口号“因为专注，所以专业”，我公司将一如既往的倾尽公司全体员工的心血为您生产**的产品。欢迎新老客户来电垂询。
我们的团队：
我们是一个年轻化的民主大家庭，允许犯错，允许个人主张，允许创意，我们不断扩张，成长迅速，同样需要不断进取，积极向上的你，与我们一同迈步，共同成长！

馈线接地卡适用于天馈系统的接地，接地装置分别设在塔顶中央**接近天线的位置、塔台底部电缆转弯处前面、还有设备屏蔽上，铁塔较高情况需在塔身中部加配接地装置。安装馈线接地卡后可保护天馈系统和机房通信设备免遭雷电的破坏。
该产品自保护接地母线可防御高达125KVA的雷电袭击，其**铜结构件可防潮和吸潮，而重型的25mm的柔顺铜接地线引线可带出更高的性能，同时配备胶带组件，安装时不需要额外工具，在方便的基础上缩短了安装时间。
目前馈线接地卡主要有自锁式和环绕式两种结构，其功能与效果基本相似。
自锁式馈线接地卡用于保护天馈线和机房设备防止雷击引起的设备破坏。可用于馈线的常规接地，施工中只需拨开扳紧簧即可完成定位紧固，操作简便。根据规范包裹胶带后，防水、防潮、通导等指标完全符合IEC相关标准，是接地卡理想的更新换代产品。所用的胶带采用抗高温、耐低温的材料制成，能在－30℃～60℃范围内正常使用。

迈道科技致力于提供一体化的天馈线系统解决方案，产品包括馈线卡、接地卡、馈线窗、接地铜牌、7-16，N连接器、跳线、吊网、铜鼻端子、避雷器、FTTA解决方案...

无线基站室外天馈系统接地

     (1)室外馈线接地应先去除接地点氧化层，每根接地端子单独压接牢固，并使用防锈漆或黄油对焊接点做防腐防锈处理。馈线接地线不够长时，严禁续接，接地端子应有防腐处理。

    (2)馈线的接地线要求顺着馈线下行的方向，不允许出现“回流”现象；与馈线夹角以不大于15°为宜。

    (3)天线安装在铁塔上时，室外部分馈线超过30m时，至少应有三点接地，即离开天线平台后1m范闱内、离开塔体引至室外走线架前1m范围内和馈线离馈线窗外1m范围内各一次。

    (4)如铁塔高度超过60m，馈线应在铁塔中部增加一处接地。

     (5)灭线安装在建筑屋顶抱杆并在建筑物屋顼上布放馈线时，从馈线离丌塔顶放大器TMBlm处、馈线离开楼顶平台1m处、馈线进入机房lm处三点接地。

    (6)当馈线较短时，可采用一点或两点接地，原则是：馈线长度小于5m时采用一点接地，馈线长度小于20m，大于5m时，可采用两点接地，其他要求不少于三点接地。

    (7)若馈线离开铁塔或抱杆后，在楼顶或走线架上布放一段距离后再入审，且这段距离超过20m时，应在楼顶或走线架上每隔20m加一避雷接地夹。

    (8)馈线地线必须与接地排或塔体良好接地，不得悬窄不接；在不具备接地铜排的铁塔上，可以使馈线接地端子和塔放的接地端子分散固定在塔体上，每固定点不得超过2个端子，同时要打磨固定点，去掉镀漆层，做到可靠连接。

    (9)所有室外馈线接地卡处均应按规范正确作防水密封处理。

    (10)避雷针或与避雷针有电气连接的金属抱杆，应采用直径不小于95ranl。、多股铜导线或40×4mm的镀锌扁钢可靠接地，严禁采用铝线。

    (11)镀锌扁钢接地时，推荐焊接长度不小于100ram，以确保搭接电阻小于0．1Ω。

    (12)避雷针与天馈抱杆绝缘安装时，两者在楼项避雷带上的接地点相距5m以上。

    (13)塔顶放大器应与抱杆安装牢固，并作可靠的电气连接。

    (14)防雷箱的保护地采用截面积不小于1mm2的股铜线接到接地铜排。

    (15)室外信号电缆应采用铠装屏蔽线缆或穿钢管。屏蔽层两端应接地。

    (16)采用钢管时，钢管间的接头采用螺纹连接，连接时中问不町使用绝缘措施，以确保铡管之间的可靠连接(两管间接触电阻<1Ω)。

    (17)广外天馈线、交流线和信号线(直流线)必须分开布线，分别进入机房。

    (1 8)建筑物有避雷带时，直接将避雷针引下线焊接存避雷带上；无避雷带时，将引下线连接到新做的地网r。铁塔安装时，铁塔应该可靠接地。

    (19)从避雷针顶端至支架底座引下线的总阻值≤1．5Ω；

    (20)室内外接地铜排不可直接相连。

    (21)室外铜排应单独接入地网，不町串连接地，且各接地点应相距5m以上。

    (22)室外地排采用截面积不小于95mm2的多股铜线或40mm×4mm的镀锌扁钢可靠接地。

    (23)室外走线架每隔20m左右应接地一次，接地铜线线径不小于35mm2。

    (24)所有的室外金属体连接处必须有良好的防腐防锈处理。

接地装置的安装

接地装置的安装    1．埋设垂直接地体时，可在接地体定位点上，采用机械夯埋。人工用铁锤夯埋时，扶接地体者严禁站在持锤者的正面。采用钢管作垂直接地体时，应避免夯管时管口断裂，可在钢管的上端加装保护罔帽。    2．垂直接地体及其连接材料应采用热镀锌钢材，不得采用铝质材料。垂直接地体与扁钢连接时必须采取焊接并对焊接点进行防腐处理，严禁采用钻拧螺栓的办法连接。    3．地下接地装置的引出(入)线不得布放在暖气地沟、污水沟内等处。如条件限制，布放裸露在地面时，应喷涂防锈漆和黄、绿相问的色漆并采取防护措施，不得妨碍交通。    4．严禁在接地线、交流中性线中加装开关或熔断器。不得利用其他设备作为接地线电气连通其组成部分。

馈线接地

   要求利用所提供的接地件在馈线进入馈线孔后1m处室内接地(鼎桥基站除外)，接地线顺着地线排的方向连接到馈线母地上，连接点牢固，并作绝缘处理。

    馈线耐地线的每个接地点只能接根馈线，不能两根或多根馈线同接在母地线的同一点上。

近来，在馈线接地方面，大多采用3点接地防护方式，即**点在天线处，馈线防护层接地；第二点在铁塔与天桥联接处，馈线防护层接地；第三点在孔板前，馈线防护层接地。这3点“地”，通常都连在铁塔地上。众所周知，铁塔是非常容易遭受雷电袭击的。虽然，塔基下面有较好的防护接地网，但在遇到超低空雷击时，其静电电流很大，在雷电入地前，可能早已通过馈线防护层窜入了室内机架，这样，馈线接地非但没有起到防雷保护效果，相反可能“引狼入室”，自找苦吃。这里，建议馈线接地必须接到单独的馈线保护地上（采用一点接地即可），这一地与铁塔地、设备工作地分开，以确保设备。
