| 加工定制 | 是 |
|---|---|
| 密封形式 | 软密封型 |
| 形态 | 球式 |
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-100（mm） |
| 连接形式 | 快装 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 开关 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | ZXDA |
| 型号 | 3PCQ681F |

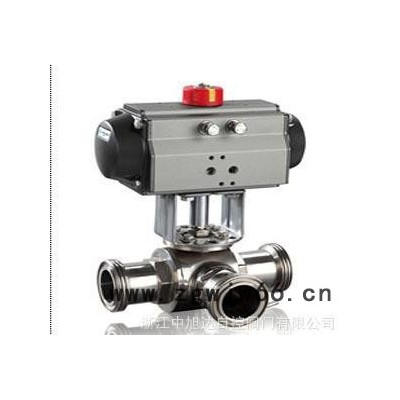

3PCQ681F气动三片式卡箍球阀，卫生级气动球阀简介：
气动三片式卡箍球阀属于气动球阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
气动三片式卡箍球阀产品特征
公称压力 | 1.6-6.4MPa |
适用稳定范围 | -20～232℃～350℃ |
适用介质 | 水、油、气及某些腐蚀性液体（W。O。G） |
3PCQ681F气动三片式卡箍球阀主要连接尺寸及重量
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
3PCQ681F三片式卡箍球阀主要零件材料
零件名称 | 材质 |
阀体 | 不锈钢CF8M |
密封圈 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M |
球体 | 不锈钢SS316 |
阀杆 | 不锈钢SS316 |
螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
手柄套 | 塑料 |
手柄 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
填料压盖螺母 | 不锈钢SS304 |
挂锁装置 | 不锈钢SS304(OQTION) |
止推垫圈 | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 |

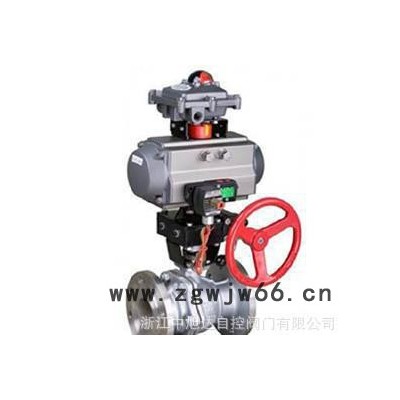

气动三片式卡箍球阀配套AT系列气动执行器及气动附件功能和用途（可选）：
1，双作用执行器：控制阀门的开启和关闭。
2，单作用执行器（弹簧复位）：在电路、气路切断或者有故障时，自动关闭阀门。
3，单控电磁阀：供电时阀门打开或者关闭，断电时阀门关闭或者打开（可提供防爆型）。
4，双控电磁阀：一个线圈通电时阀门打开，另一个线圈通电时候阀门关闭，有记忆功能（可提供防爆型）。
5，限位开关回信器：远距离传送阀门开和关位置信号（可提供防爆型）。
6，电气定位器：根据电流信号（4-20mA)的大小对阀门的介质流量调节控制（可提供防爆型）。
7，气动定位器：根据气压信号（标准0.02-0.1MPa)的大小对阀门的介质流量调节控制。
8，电气转换器：将电流信号转换成气压信号，与气动定位器配套使用（可提供防爆型）。
9，气源处理三联件：包括空气减压阀、过滤器、油雾器、对气源稳定、清洁、运动部件起润滑作用。
10，手动操作：自动控制在不正常情况下可以手动操作阀门的启闭。
