| 标准 | 国标 |
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN25-300（mm） |
| 规格 | DN25-300 |
| 结构形式 | 固定球球阀 |
| 连接形式 | 快装 |
| 流动方向 | 双向 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 用途 | 截止 |
| 作用对象 | 水 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 上海京蝶阀门制造有限公司 |
| 型号 | Q81F |
上海京蝶阀门，三片式卡箍球阀专业生产厂家，上海市**产品，上海市**商标，全国大型通用阀门生产企业。数十年三片式卡箍球阀专业制造经验，通过ISO9001、API 6D、CE国际认证，为客户提供高质量三片式卡箍球阀产品。

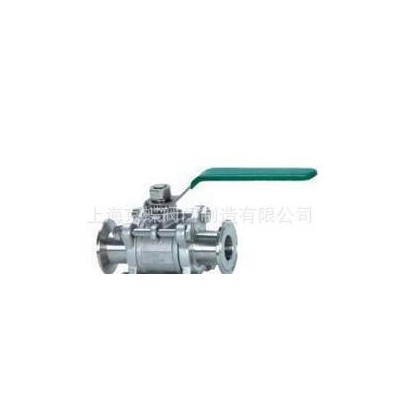

【Q81F三片式卡箍球阀-产品说明】
三片式卡箍球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
【Q81F三片式卡箍球阀-性能参数】
公称压力 | 1.6-6.4MPa |
适用稳定范围 | -20～232℃～350℃ |
适用介质 | 水、油、气及某些腐蚀性液体 |
【Q81F三片式卡箍球阀-主要零件材料】
零件名称 | 材质 |
阀体 | 不锈钢CF8M |
密封圈 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢CF8M |
球体 | 不锈钢SS316 |
阀杆 | 不锈钢SS316 |
螺母 | 不锈钢SS304 |
垫圈 | 不锈钢SS304 |
手柄套 | 塑料 |
手柄 | 不锈钢SS304 |
阀杆螺母 | 不锈钢SS304 |
填料压盖螺母 | 不锈钢SS304 |
挂锁装置 | 不锈钢SS304(OQTION) |
止推垫圈 | 聚四氟乙烯PTFE |
螺栓 | 不锈钢SS304 |
【Q81F三片式卡箍球阀-主要外形尺寸】
SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
PORT | 9.6 | 15.9 | 22.2 | 28.5 | 34.9 | 47.5 | 60.2 | 72.9 | 97.4 |
L | 75 | 90 | 100 | 110 | 125 | 150 | 190 | 220 | 270 |
D | 25.0 | 25.0 | 50.4 | 50.4 | 50.4 | 63.9 | 77.4 | 90.0 | 118.9 |
S | 2.024 | 2.24 | 43.60 | 43.60 | 43.60 | 56.30 | 70.60 | 83.30 | 110.30 |
H | 64 | 67 | 83 | 89 | 100 | 108 | 150 | 161 | 180 |
T1 | - | - | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 | 2.85 |
T2 | 3.63 | 3.63 | 4.75 | - | - | - | - | - | - |
E | 125 | 125 | 140 | 140 | 200 | 200 | 250 | 250 | 290 |
注：以上价格均为虚价，感谢您访问我们的网站【上海京蝶阀门制造有限公司//www.shjdvf.com】,如有任何疑问，您可以致电给我们,我们一定会尽心尽力为您提供**的服务。我们立志成为**的阀门制造商，有意者请联系。
