| 材质 | 韩国进口轴承钢 |
|---|---|
| 精度等级 | SP |
| 种类 | 滑动导轨 |
| 品牌 | HTPM |
| 型号 | LG |
| 滑行轨迹 | 直线导轨 |
| 滑轨宽度 | 25~65 |
| 滑块个数 | 1 |
| 额定动载荷 | 2460~25000 |
| 额定静载荷 | 3500~35900 |
| 固定螺栓尺寸 | 11 |
| 滑块固定方式 | 上锁式 |

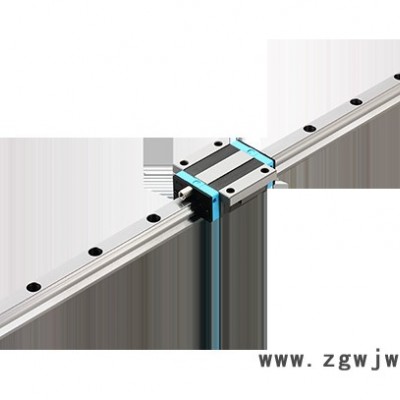

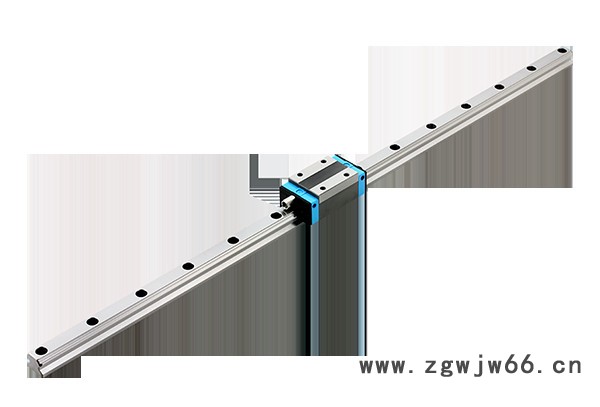

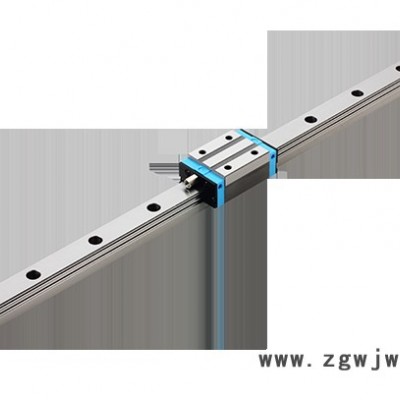

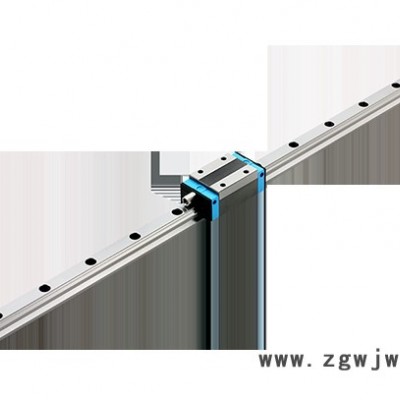

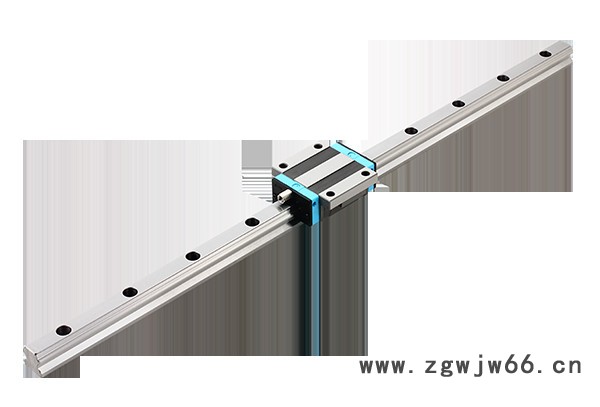

滚动直线导轨副一般会被简称为直线导轨，根据个人使用习惯，有时也被称作线轨、滚珠导轨、机床导轨、精密导轨、滚动导轨、滚柱导轨等等。
直线导轨一般具有以下特点：
1．承载能力大，刚度高
在导轨球形滚道面上，通过成形磨削加工圆弧型沟槽，增大了接触面积，能承受较大的许用载荷，承受冲击载荷和重载荷作用时，承载接触区增大，提高了系统的刚度。滚动直线导轨副可承受上下左右四向各种载荷，可以根据不同的目的进行安装和设计。
2．工作精度高
根据需要，适当增加预载荷，确保钢球不会滑动，实现平稳运动,减小了运动的冲击和振动，同时，滚动直线导轨副的运动借助钢球滚动实现，导轨副摩擦阻力小，动静摩擦阻力差值小，低速时不易产生爬行。重复定位精度高，适合作频繁启动或换向的运动部件。
3．密封防尘能力强
滑块两端装有密封端盖，底部采用密封底片，具有良好的防尘性能。同时导轨安装孔配有螺孔帽，防止灰尘的积塞，从而保证了产品的寿命和自适应性能。
4．便于安装
由于采用精密的加工技术,导轨直线度高,导轨安装孔的孔距误差小,安装方便。同时HTSD导轨副由于滑块内装有钢丝保持架,便于拆装。HTPM还能向用户提供装配用的“假导轨”。
5．互换性好
HTPM的滚动直线导轨副结构形式规则,易于进行高精度的测量,增加滑块、更新滑块、调整预紧力容易。安装尺寸符合**标准，并且和国外同行业厂家的尺寸规格基本相同。由于互换性好，导轨可以无限接长。
