| 材质 | 不锈钢 |
|---|---|
| 规格 | 12.7-500MM |
| 公称直径 | 12.7-500（mm） |
| 连接型式 | 卡盘 快装 |
| 适用范围 | 乳品制药啤酒饮料机械及管道连接 |
| 12.7MM卡盘25 | 19MM卡盘50.5 |
| 38MM卡盘50.5 | 51MM卡盘64 |
| 63mm卡盘77.5 | 76mm卡盘91 |
| 加工定制 | 是 |
| 品牌 | 新远奥 |
| 型号 | 卡箍接头 |
不锈钢快装卡箍接头，不锈钢卡箍组件，不锈钢卡箍套件，管道卡箍件，快接套件，不锈钢活接卡箍组件

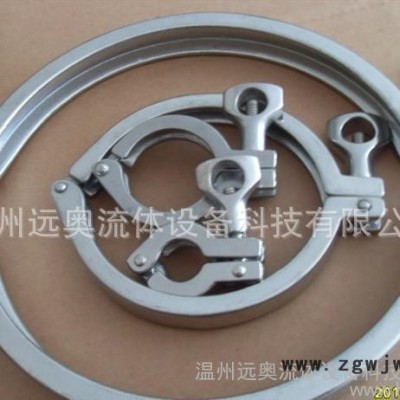

不锈钢卡箍组件，由一个卡箍、两个接头（快装盲板）、一个垫圈组成。

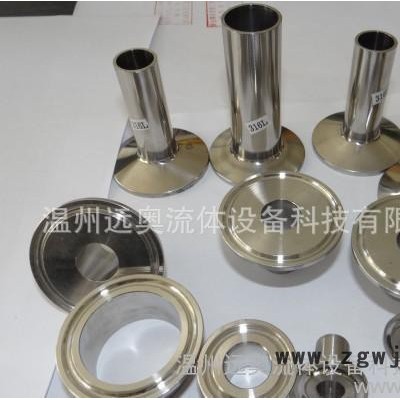

产品名称：不锈钢快装卡箍接头
产品构成：不锈钢卡箍组件由一个卡箍、两个接头（快装盲板）、一个垫圈组成
产品特点：具有拆缷方便、用途广泛、价格实惠等特点
产品规格：φ19-φ530（MM）
主体材质：不锈钢201、304
光洁度：内外机械抛光Ra≤0.8μΜΜ，外表面镜面抛光应用领域：适用于乳品、食品、啤酒、饮料、制药、化妆品等工业领域的不锈钢管路系统
供应不锈钢快装卡箍接头，不锈钢卡箍组件，不锈钢卡箍套件，不锈钢卡箍件
。
【规格及尺寸】：DN10~DN500，详见以下表格数据
规格英寸 | 连接钢管规格直径 | 快装卡盘外径K | 接头长度MM |
1/2″ | ￠10/12.7/16/18 | K25.4 /34/50.5 | 21.5/28/定制加长 |
3/4″ | ￠19/￠20/￠22 | K25/34/50.5 | 21.5/28/定制加长 |
1“ | ￠25/￠28 | K50.5 | 21.5/28/定制加长 |
1.2“ | ￠32/￠34￠35 | K50.5 | 21.5/28/定制加长 |
1.5″ | ￠38/￠40 | K50.5 | 21.5/28/定制加长 |
| ￠45/￠48 | K64 | 21.5/28/定制加长 |
2″ | ￠51/￠53/54￠ | K64 | 21.5/28/定制加长 |
2″ | ￠57/￠60 | K77.5 | 21.5/28/定制加长 |
2.5″ | ￠63￠70 | K77.5 | 21.5/28/定制加长 |
3″ | ￠76￠85 | K91 | 21.5/28/定制加长 |
3.5″ | ￠89 | K106 | 21.5/28/定制加长 |
4″ | ￠102 | K119 | 21.5/28/定制加长 |
4″ | ￠104 | K119 | 21.5/28/定制加长 |
4″ | ￠108 | K119 | 21.5/28/定制加长 |
4.5″ | ￠114 | K130 | 21.5/28/定制加长 |
5″ | ￠133 | K145 | 21.5/28/定制加长 |
5.5″ | ￠140 | K155 | 21.5/28/定制加长 |
6″ | ￠152/￠154 | K166..8 | 21.5/28/定制加长 |
6.5″ | ￠159 | K183 | 21.5/28/定制加长 |
7″ | ￠168 | K191 | 21.5/28/定制加长 |
8″ | ￠204 | K217.7 | 21.5/28/定制加长 |
8″ | ￠219 | K233 | 21.5/28/定制加长 |
8.5″ | ￠219 | K240 | 21.5/28/定制加长 |
10″ | ￠254 | K268.5 | 21.5/28/定制加长 |
10″ | ￠254 | K276 | 21.5/28/定制加长 |
11″ | ￠273/￠279 | K305 | 21.5/28/定制加长 |
12″ | ￠305 | K319 | 21.5/28/定制加长 |
12″ | ￠305 | K327 | 21.5/28/定制加长 |
13” | ￠330 | K350 | 21.5/28/定制加长 |
14” | ￠350 | K380 | 21.5/28/定制加长 |
16” | ￠400 | K430 | 21.5/28/定制加长 |
17” | ￠430 | K450 | 21.5/28/定制加长 |
18” | ￠450 | K480 | 21.5/28/定制加长 |
20” | ￠500 | K530 | 21.5/28/定制加长 |
