| 原理 | 滤网式 |
|---|---|
| 用途 | 油除杂质 |
| 样式 | Y型 |
| 性能 | 精密过滤 |
| 适用对象 | 水 |
| 适用对象性质 | 弱腐蚀性,高卫生要求物料 |
| 滤料类型 | 铝网 |
| 过滤器类型 | 管式 |
| 主体材质 | 不锈钢 |
| 适用范围 | 化工,石油,制药,食品,水处理 |
| 有效过滤面积 | 0.00165（m2） |
| 外形尺寸 | DN15---200（mm） |
| 设备重量 | 5（Kg） |
| 规格 | DN15 |
| 品牌 | 上明 |
| 型号 | GL81W |

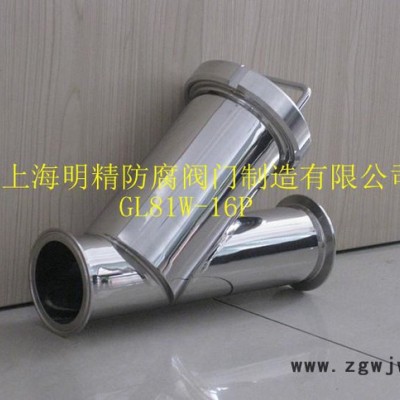

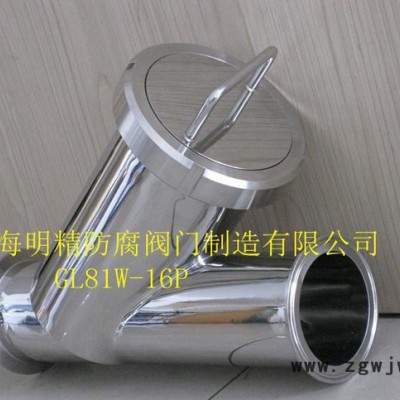

一、产品[过滤器]的详细资料：
产品型号：Y型
产品名称：过滤器
产品特点：上明牌Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的阿质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质为水、油、气。一般通水网为18-30目/cm2，通气网为40-100目cm2，通油网为100-480目/cm2。可按用户要求制作滤网。过滤器价格,过滤器厂家,过滤器报价。
二、上明牌Y型过滤器主要外形尺寸：
型号 | 连接 | 公称压力（MPa） | 耐压试验压力（MPa） | 工作压力（MPa） | 壳体材料 | 过滤网材料 | 网眼总面积 |
GL41H-10 | 法兰 | 1.0 | 1.1 | 1.0 | 灰铸铁 | 不锈钢 | 3～4DN |
GL41H-16 | 法兰 | 1.6 | 1.76 | 1.6 | 球墨铸铁 | ||
GL41H-25 | 法兰 | 2.5 | 2.75 | 2.5 | 碳钢 |
三、上明牌Y型过滤器主要外形尺寸：
公称通径DN（mm） | 尺寸（mm） | ||
L | H | H1 | |
法兰 | 法兰 | 法兰 | |
65 | 250 | 198 | 270 |
80 | 280 | 210 | 295 |
100 | 350 | 250 | 344 |
125 | 400 | 305 | 422 |
150 | 440 | 358 | 485 |
200 | 500 | 450 | 602 |
250 | 580 | 503 | 710 |
300 | 670 | 578 | 815 |
350 | 780 | 598 | 844 |
400 | 850 | 618 | 872 |
450 | 850 | 693 | 978 |
500 | 1000 | 765 | 1080 |
订货须知：
一、①Y型过滤器产品名称与型号②Y型过滤器口径③Y型过滤器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的Y型过滤器型号，请按Y型过滤器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
