| 材质 | 普通铸铁 |
|---|---|
| 产地 | 山西省高平市 |
| 公称外径 | 61（mm） |
| 壁厚 | 3.6（mm） |
| 长度 | 3（m） |
| 执行标准 | GB/T12772-2008 |
| 热导率 | 50（W/(m.K)） |
| 线膨胀系数 | 0.0117（1/K） |
| 纵向回缩率 | 100（%） |
| 内径 | 68（mm） |
| 公称压力（PN | 0.3（MPa） |
| 品牌 | 泫氏 |
公司简介
泫氏铸业有限公司成立于1994年。从1999年至今，连续十三年铸铁排水管全国产销量第一。产品行销世界40多个国家和地区，全国大中城市的标志性建筑有80%采用泫氏产品，是2008北京奥运会鸟巢、水立方、国家会议中心、奥运村等重点工程的制定供应商。
年产12万吨离心铸铁排水管基地占地面积184亩，总投资3.6亿元。年产铸铁排水管8万吨，管件4万吨。销售收入5亿元，纳税3000万元，可容纳1200名员工就业。
我公司采用高炉——美国应达中频电炉双联短流程熔炼工艺，涂料金属型离心铸造工艺，采用多工位全自动离心铸管机，自动整理流水作业线，炉前德国OBIF直读光谱检测等世界先进生产设备。目前成为国内最大、设备最先进、工艺技术处于领先地位的铸铁排水管生产企业。使得泫氏和美国TAYLOR、日本久保田、法国穆松桥、德国DUKER并
列，成为世界一流铸铁排水管生产制造企业。
公司的20层（60米）排水系统实验搭楼，是国内唯一的专业排水实验楼，填补在此研究领域的国内空白。这将为泫氏与科研院校合作，借签国外先进排水技术，拥有更多的自主知识产权提供了良好的硬性条件，使泫氏从“铸管专家”逐步转变为“排水专家”。我公司的节能、环保设施，将参照国际先进水平进行设计及会列为“全国短流程灰口铸管示范基地”。
我公司产品品种齐全，范围涵盖GB/T12772—2008、ISO6594/ASTM—A888（美）、KSD4307(韩)、EN877等国内外多种标准，分W型、W1型、A型、B型四大系列，共计1000余种产品。企业和产品通过了ISO9001国际质量体系认证以及美国UPC、韩国KS等质量认证。年产12万吨生产基地的投产，使泫氏成为全球产销量最大的铸铁排水管生产企业。
泫氏秉承“铸造诚实和努力”的经营理念，坚持“最好的质量、最低的成本、最全的品种、最佳的服务，泫氏人尽最大的努力”为经营目标，充分满足需求，公司的服务向产销前、后两端延伸，服务始于向工程工艺、设计提供协助；向管道系统构成提供零部件方案和产品研制、项工程安装和施工提供咨询与帮助，赢得了广大客户的信任，建立起国内、外成熟稳固的销售网络。
应用范围
建筑排水、排污、土木工程、道路排水、工业废水处理、农业灌溉管道，能适应于较大的管道轴向伸缩位移和横向挠度变形，适应于温差较大地区。
产品特点
寿名长：使用寿命超过建筑物预期寿命。
柔性接口：优良的抗震性能，可适用于高层建筑的防震设防，适应于各种因素引起的轴向变形在35 mm内不渗漏，横向震动挠度可达31.5mm不渗漏。采用法兰压盖和橡胶圈或者内衬橡胶圈和不锈钢卡箍柔性连接，密封性好，允许在15度范围内摆动而不渗漏。
质地好：采用金属型离心浇铸，铸铁管壁厚均匀、组织致密、表面光洁、无砂眼、夹渣等铸造缺陷。
噪音低：橡胶接口抑制噪音，是不可替代的最安静的管道，创造最舒适的生活环境。
防火：防火性能位世人公认。
强度高：耐冲击、耐锈蚀、不老化。
环保：不含化学毒素，无二次污染。品
种齐全：管材、管件可满足各种设计及安装要求。
产品简介

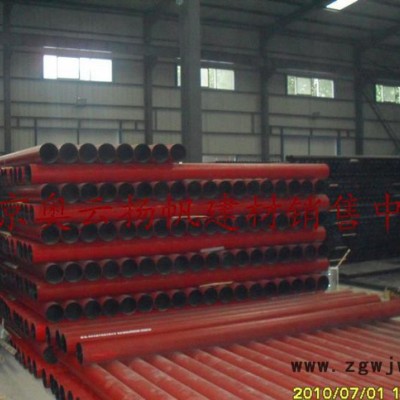

本公司生产的离心铸造灰口铸铁直管，采用柔性连接，主要用于下排水管道，已通过北京市产品质量监督检验所检测和省级鉴定。产品可完全达到ISO6594、DIN19522/EN877、GB12772、ASTM A 888、CISPI301、KSD4307等标准，具有平直，壁厚均匀，组织致等优点。密强度高，内外壁光滑，无铸造缺陷，安装简单，维修方便，使用寿命长，环保，防火，无噪声
柔性铸铁管是在国际上运用广范的主要的排水材料之一，采用离心浇铸,组织致密,
管壁薄,重量轻,接口采用不锈钢卡箍和橡胶套连接,装卸方便。柔性排水铸铁管是一种新
型的建筑用排水管材，已被广泛用于排水，排污，雨水管道和通气管道系统，是政府推
广，替代传统砂型铸造排水管及UPVC管的新产品。我公司生产的排水铸铁管不仅型号齐全，
而且符合不同国家和地区的标准（如EN877，ASTM A888，ISO6594，CSA B70，CJ/T177等）。
特点:耐用期限超过建筑物预期的寿命；不燃物、不蔓延火花、无毒；抗腐蚀性、不老化；
膨胀、收缩系数小；低噪音；柔性抗震、耐受力强、重量轻；接头防渗入和渗出；标准化、
设计上的溶合性（可与其它管材连接）、美观；安装、维修简易,环保可回收。
主要规格 / 特殊功能:
铸铁管的主要特点：
铸铁管具有良好的抗震能力；使用寿命长；降低声响的传递；安装简易；维修方便；节省材料。
铸铁管的适用范围：
建筑排水、排污、土木工程、道路排水、工业废水，农业灌溉管道知；铸铁管能适用于较大的管道轴向伸缩位移和横向挠度变形；铸铁管适用于地震烈度在9度以下的地区使用。
柔性抗震铸铁排水管施工工法
我公司生产销售的铸铁排水铸铁管是近年来一种广泛应用于建筑工程中排水系统中的管材。该管材属于金属型离心铸造，组织致密，抗拉强度高；其壁厚均匀表面光滑；采用柔性接口连接，橡胶圈密封,具有良好的抗震性能,同时它又能阻滞噪音传递,为最安静管道；该管材能承受高温,防火性能好,可满足消防安全需要；它耐腐蚀，抗老化，使用寿命长。柔性铸铁排水铸铁管是理想的高层建筑及超高层建筑的排水管材。
一、工艺特点
柔性铸铁排水铸铁管安装简单、灵活，较水泥捻口的安装方法大大减少了安装人工费，提高了安装速度。同时易于拆装，有利于维修、拆改和更换管道。校正管道时易于使存水弯对准卫生洁具的出水口。
二、柔性铸铁排水铸铁管施工的主要方法
柔性铸铁排水铸铁管分为卡箍式柔性接口和法兰柔性接口两种主要安装方法。关于它的使用方法目前国家有具体的规范要求，我们结合产品说明从安装过程中总结出它的安装施工方法：
（一）、卡箍式柔性接口安装方法
1、施工安装应根据需要长度，把直管固定牢固，用砂轮切割机断开，断面应垂直、光滑，不得有
飞边、毛刺，以免刺伤橡胶密封圈。
2、用卡箍连接专用扳手或者螺丝刀松开卡箍螺栓，取出橡胶圈，将卡箍套入下部管道。
3、将橡胶圈套入下部管道一端，将上部管子插入橡胶圈，使两个接口平整对好。最后将卡箍套入橡胶圈。
4、用卡箍连接专用扳手或者螺丝刀紧锁卡箍螺栓，使紧箍带紧固到位即可，防止紧力过大，螺栓打滑。
（二）、法兰柔性接口安装方法
1、在插口上面画好安装线，承插口端部的间隙取5-10mm，在插口外壁上画好安装线，安装线所在平面应与管的轴线垂直。
2、在插口端先套入法兰压盖，再套入胶圈，胶圈边缘与安装线对齐。
3、将插口端插入承口内，为保持橡胶圈在承口内深度相同，在推进过程中，尽量保证插入管的轴线与承口轴线在同一直线上。
4、紧固螺栓，使胶圈均匀受力，螺栓紧固不得一次到位，要逐个逐次逐渐均匀紧固。
三、柔性抗震铸铁排水管的规格及主要技术指标

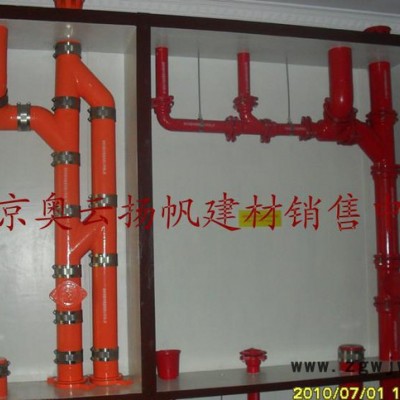

铸铁排水管材为定尺：1米、1.5米、1.83米、3米。管材主要规格有DN50、DN75 、DN100、DN125、DN150、DN200、DN250、DN300。该管材抗拉强度≥150Mpa，水 压试验P≥0.3Mpa,直管弯度≤2mm/m。该管抗震性能良好，轴向振动量2mm内水压0.1Mpa不渗漏，径向位移量±30mm、水压0.1Mpa不渗漏。柔性抗震铸铁排水管同时配有各种规格的斜三通、顺水三通、斜四通、顺水四通、90度弯头、45度弯头、盲堵、S型存水弯、P型存水弯、渐缩管等常用定型管件，与之配套使用。
金属型离心铸造组织致密抗拉强度高． 壁厚均匀，造型美观，做工精细，表面光滑． 柔性接口连接，橡胶圈密封，抗震性能良好．阻滞噪音传递，为最佳安静管道． 耐腐蚀，抗老化，使用寿命长． 承受极端温度高，可满足消防安全需要． 安装维修方便，节省材料．
主要性能和技术参数
■ 金属型离心铸造、组织致密、抗拉强度高
■ 壁厚均匀、造型美观、做工精细、表面光滑
■ 柔性接口连接、橡胶圈密封、抗震性能良好
■ 阻滞噪音传递、为最佳安静管道
■ 承受极端温度高、可满足消防安全需要
■ 耐腐蚀、抗老化、使用寿命长
■ 安装维修方便、节省材料
■ 机械性能：抗拉强度≥150Mpa
■ 水压试验：≥0.3Mpa
■ 直管弯曲度：≤2mm/m
