| 压力精度等级 | 0.25%FS；0.5%FS |
|---|---|
| 接口尺寸 | 1.5″卡箍 可根据客户要求订制 |
| 测量范围 | 0～10Kpa~10MPa |
| 测量介质 | 气体，液体 |
| 电源电压 | 24(12~36) |
| 防护等级 | IP65 |
| 介质温度范围 | -20~80 |
| 类型 | 扩散硅压力变送器,隔膜式压力变送器,远传压力变送器,其他,小型压力传感器,卫生压力传感器 |
| 输出信号 | 4-20mA,0-5V；0.5-4.5V |
| 品牌 | ZHYQ |
| 型号 | PT124B-217 |
| 加工定制 | 是 |
产品描述
PT124B-217系列卡箍式压力变送器是采用精密补偿技术设计生产的高精度、高稳定性的压力传感器，按设计结构可分为PT124B-217-H及PT124B-217-L两款。该产品采用多项新技术，结合国际最先进的压阻式压力变送器设计制造技术，具有全不锈钢结构和标准化的信号输出、大量程测量范围的特点，精度高、免调校、量程覆盖范围宽，适用于各领域需要对流体压力进行精密测量的场所。

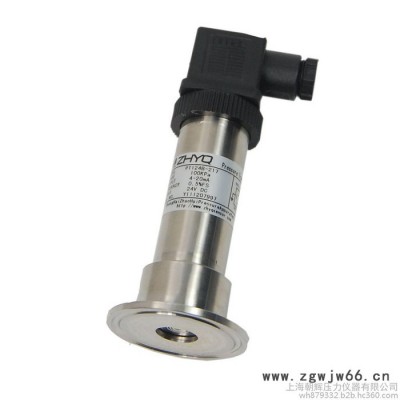

PT124B-217系列卡箍式压力变送器
应用领域
u 液压、压铸、恒压供水
u 轻工、机械、冶金、石化
u 环保、空压机等其他自动控制系统
u 食品，制药行业
PT124B-217系列卡箍式压力变送器
特 点
u 0….0.2bar至0….1000bar压力范围的测量
u 多种工业标准信号输出
u 量程覆盖范围宽
u 精度高、高稳定性
u 简洁的外形设计，性价比高
PT124B-217系列卡箍式压力变送器
技术规格
量程： | 0～10Kpa~10MPa(PT124B-217-H) 0~0.35MPa~6MPa(PT124B-217-L) |
综合精度： | 0.25%FS；0.5%FS |
非线性： | 满量程的0.2% |
可靠性： | 满量程的0.05% |
输出信号： | 4-20mA（两线制）, 0-5V；0.5-4.5V |
供电电压： | 24(12~36)VDC (放大信号) |
工作温度范围： | -20~80℃ |
补偿温度范围： | 0~65℃ |
过载压力： | 1.5倍额定压力 |
介质材料： | 压力接头材质为不锈钢，外壳材质为不锈钢或硬制铝 |
电气连接： | 赫斯曼DIN43650，外壳防护IP65 |
压力连接： | 1.5″卡箍 |
PT124B-217系列卡箍式压力变送器
电气接线方式
电气接头 | 2线 (4-20mA) | 3线 (0-10V, 0-5V, 0.5-4.5V) | |||||||
赫斯曼插头
| 引 脚 | 功 能 | 颜 色 | 引 脚 | 功 能 | 颜 色 | |||
1 | 电源+/信号+ | 红色 | 1 | 电源+ | 红色 | ||||
2 | 电源-/信号- | 黑色 | 2 | 信号+ | 蓝色 | ||||
3 | --- | --- | 3 | 电源-/信号- | 黑色 | ||||
M12四芯插头
| 引 脚 | 功 能 | 颜 色 | 引 脚 | 功 能 | 颜 色 | |||
1 | 电源+ | 棕色 | 1 | 电源+ | 棕色 | ||||
2 | --- | --- | 2 | --- | --- | ||||
3 | 信号+ | 蓝色 | 3 | 信号+ | 蓝色 | ||||
4 | --- | --- | 4 | 电源-/信号- | 白色 | ||||
直接引线
| 功 能 | 颜 色 | 功 能 | 颜 色 | |||||
电源+ | 红色 | 电源+ | 红色 | ||||||
信号+ | 黑色 | 信号+ | 蓝色 | ||||||
--- | --- | 电源-/信号- | 白色 | ||||||
订购指南
型号 | 量程(bar) | 输出信号 | 螺纹接口 | 电气连接 | 其它要求 |
PT124B-217 | --- | --- | --- | --- | --- |
